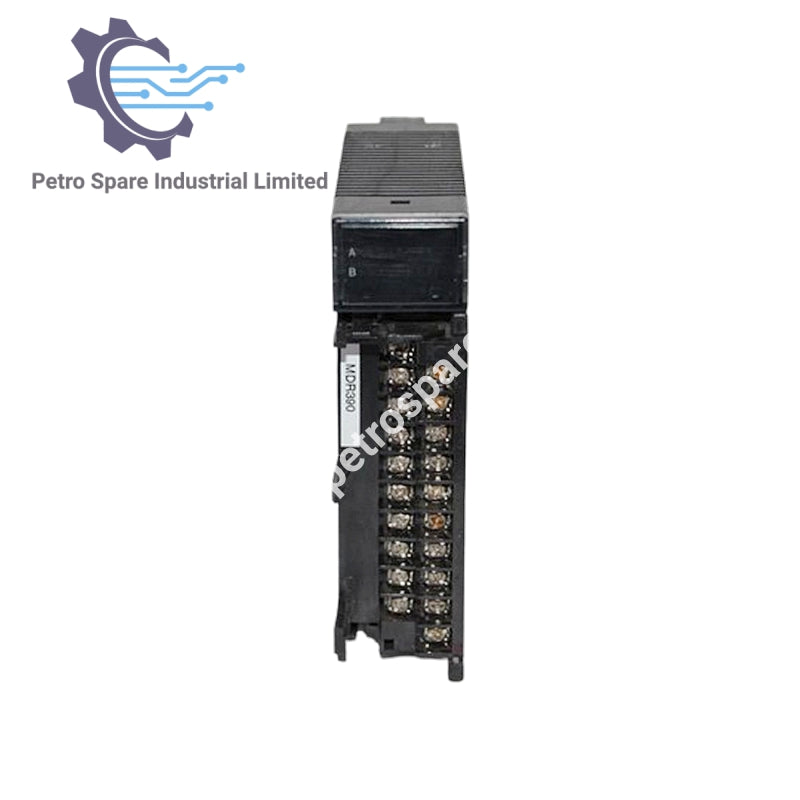

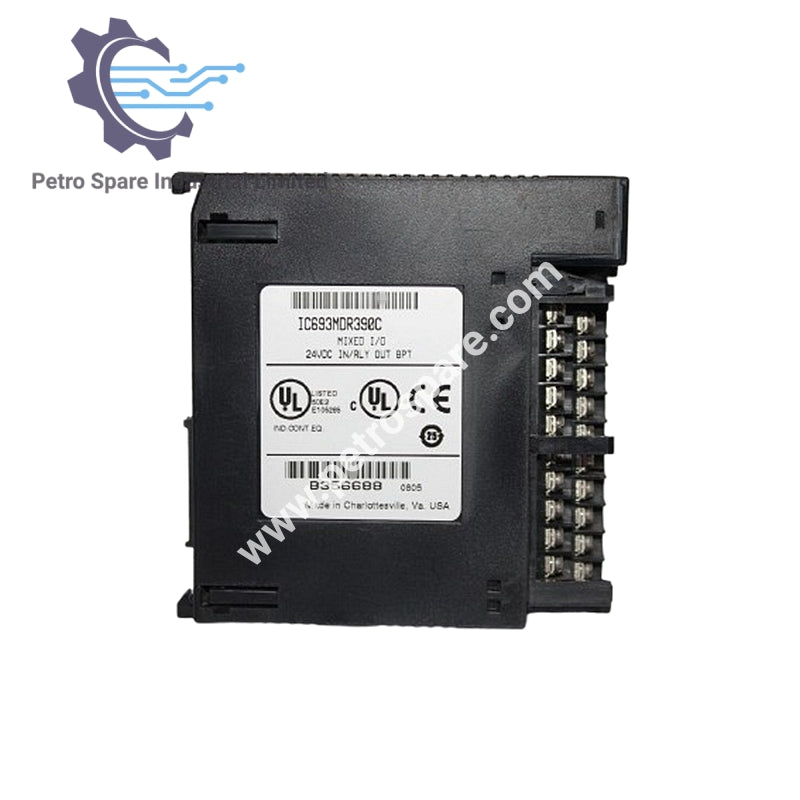

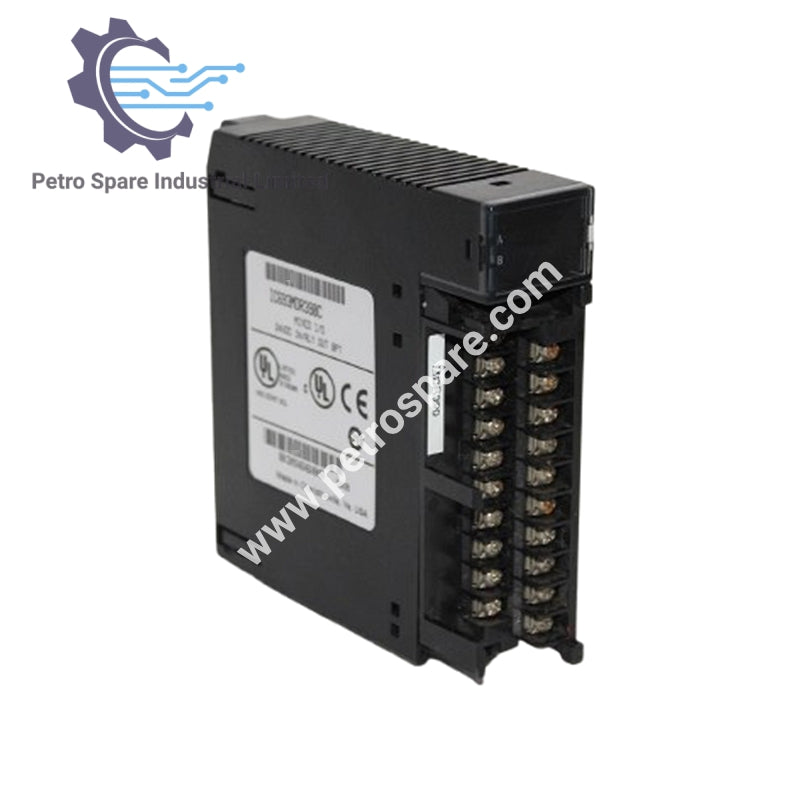

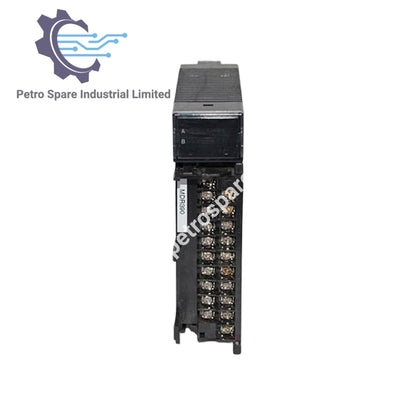

IC693MDR390

Məhsulun Ümumi Baxışı

 IC693MDR390 GE Fanuc Series 90-30 sistemləri üçün 24 VDC giriş və rele çıxış modulu olub, yüksək izolyasiya və çevik gərginlik diapazonları ilə 8 giriş və 8 çıxış təklif edir.

Giriş Spesifikasiyaları

• Nominal Gərginlik: 24 VDC

• Gərginlik Diapazonu: –30-dan +32 VDC-ə qədər

• Modul Başına Girişlər: 8 (1 qrup)

• Giriş Cərəyanı: 7.5 mA (tipik)

• İş Halında Gərginlik: 15-dən 32 VDC-ə qədər

• İş Halında Olmayan Gərginlik: 0-dan +5 VDC-ə qədər

• İş Halında Cərəyan: ≥ 4 mA

• İş Halında Olmayan Cərəyan: ≤ 1.5 mA

• Reaksiya Vaxtı (İş/Olmama): 7 ms (tipik)

• İzolyasiya:

• 1500 V RMS (sahə ilə məntiq arasında)

• 500 V RMS (girişlər arasında)

Çıxış Spesifikasiyaları

• Nominal Gərginlik: 24 VDC, 120/240 VAC

• İşləmə Gərginliyi:

• 5-dən 30 VDC-ə qədər

• 5-dən 250 VAC, 50/60 Hz

• Modul Başına Çıxışlar: 8 (4-lük 2 qrup)

• Ən Yüksək Yük: hər çıxış üçün 2 A, ümumi üçün 4 A

• Ən Aşağı Yük: 10 mA

• Ən Yüksək Başlanğıc Cərəyanı: 5 A

• Reaksiya Vaxtı (İş/Olmama): ≤ 15 ms

• İzolyasiya:

• 1500 V RMS (sahə ilə məntiq arasında)

• 500 V RMS (qruplar arasında)

Enerji İstehlakı

• Arxa Plan Avtobusu (+5V): 80 mA (bütün giriş/çıxışlar açıqdır)

• Rele +24V Avtobusu: 70 mA (bütün çıxışlar açıqdır)

---
