IC200UDD104

Ümumi Baxış

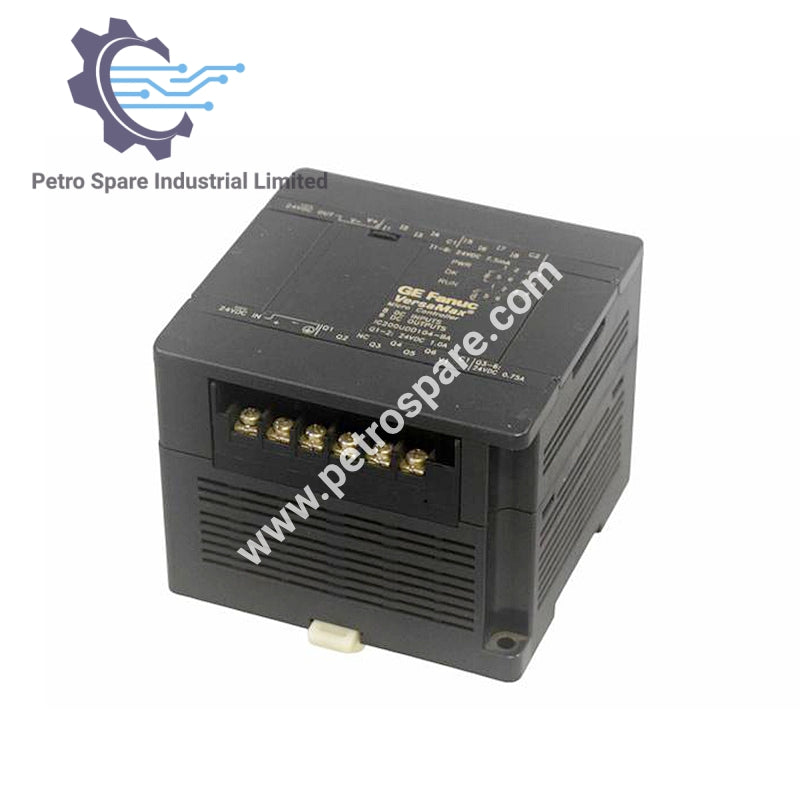

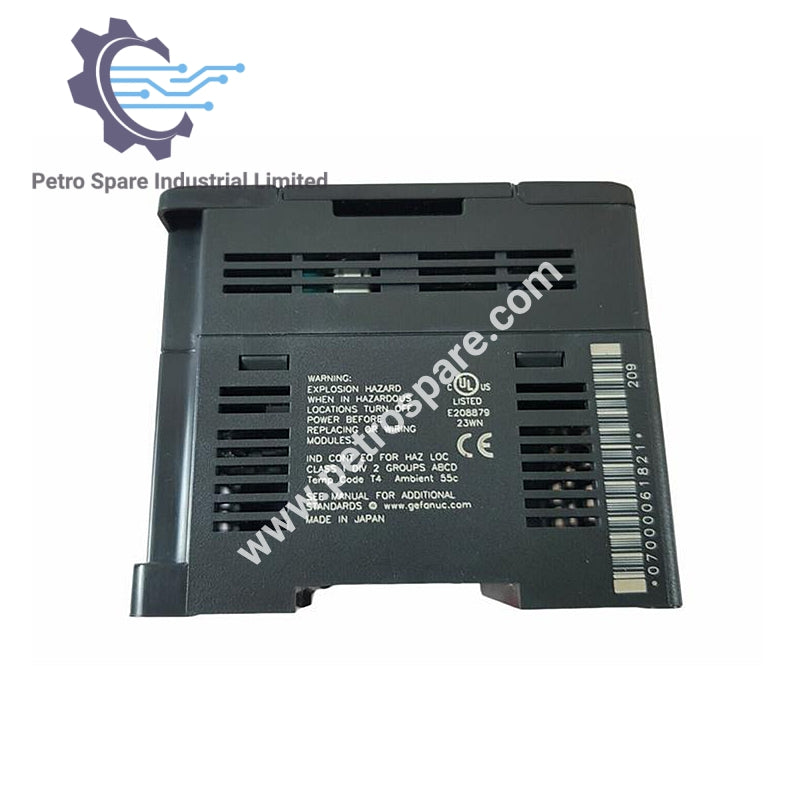

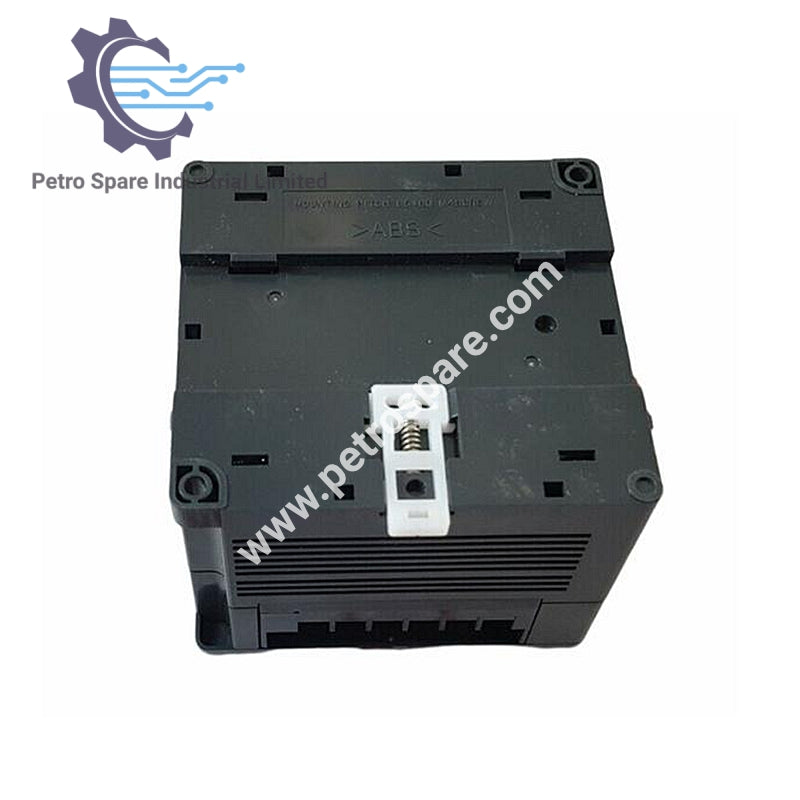

IC200UDD104 GE Fanuc VersaMax seriyasından 14 nöqtəli PLC moduludur, 8 rəqəmsal giriş və 6 rəqəmsal çıxış ilə inteqrasiya olunmuş yüksək sürətli sayğac dəstəyi təklif edir.

Giriş Spesifikasiyaları

• Girişlərin Sayı: 8

• Loqika Növü: 24 VDC müsbət/ mənfi loqika

• Gərginlik Aralığı: 0-dan 30 VDC-ə qədər

• Qiymətləndirilmiş Gərginlik: 24 VDC

• Giriş Cərəyanı: Tipik 7.5 mA

• Giriş Müqaviməti: 2.8 kΩ

• Gərginlik Həddi:

  • YANIR: ≥ 15 VDC

  • SÖNÜK: ≤ 5 VDC

• Sərhəd Cərəyanı:

  • YANIR: ≤ 4.5 mA

  • SÖNÜK: ≥ 1.5 mA

• Cavab Vaxtı:

  • Konfiqurasiya Olunur: 0.5-dən 20 ms-ə qədər

  • Yüksək Sürətli Sayğac: 100 µs

• İzolasiya Gərginliyi:

  • Sahə ilə Loqika Arasında: 1500 V RMS

  • Qruplar Arasında: 500 V RMS

Çıxış Spesifikasiyaları

• Çıxışların Sayı: 6 (2 yüksək cərəyanlı, 4 aşağı cərəyanlı)

• Gərginlik Aralığı: 12 VDC / 24 VDC

• Hər Nöqtə Üçün Maksimum Yük:

  • Q1–Q2: 24 VDC-də 1.0 A

  • Q3–Q6: 24 VDC-də 0.75 A, 12 VDC-də 0.5 A

• Maksimum Başlanğıc Cərəyanı:

  • Q1–Q2: 20 ms üçün 8 A

  • Q3–Q6: 20 ms üçün 4 A

• Gərginlik Düşməsi: ≤ 0.3 V

• BAĞLI Vəziyyətdə Sızma: ≤ 100 µA

• Cavab Vaxtı:

  • BAĞLI-dan AÇIQA: ≤ 0.1 ms

  • AÇIQ-dan BAĞLIYA: ≤ 0.1 ms

• İzolasiya Gərginliyi:

  • Sahə ilə Loqika Arasında: 1500 V RMS

  • Qruplar Arasında: 500 V RMS

• Sigorta Tələbi: Çıxış tranzistorlarını qorumaq üçün xarici sigorta tələb olunur

Yüksək Sürətli Sayğac

• Dəstəklənən Rejimlər:

  • Dörd Tip A sayğacı

  • Ya bir Tip A və bir Tip B sayğacı

Enerji Təchizatı

• Giriş Gərginliyi Aralığı: 19.2 VDC-dən 30 VDC-ə qədər

• Saxlama Vaxtı: 19.2 VDC-də 10 ms

• Başlanğıc Cərəyanı: 30 VDC-də maksimum 1 A

• Başlanğıc Müddəti: 10 ms

• Giriş Cərəyanı: 24 VDC-də tipik 0.16 A

• Güc Reytinqi: 4 W

• Çıxış Güc Təchizatları:

  • Giriş dövrələri və istifadəçi cihazları üçün 24 VDC (maksimum 200 mA)

  • +5 VDC Serial Port Pin 7-də (maksimum 100 mA)

---
