IC200UAL005

Ümumi Baxış

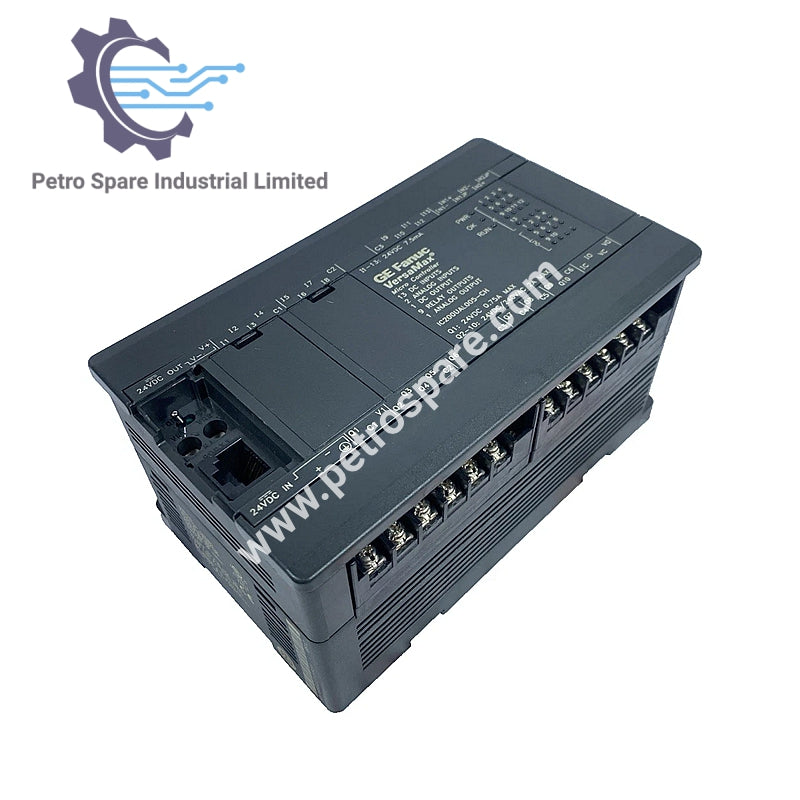

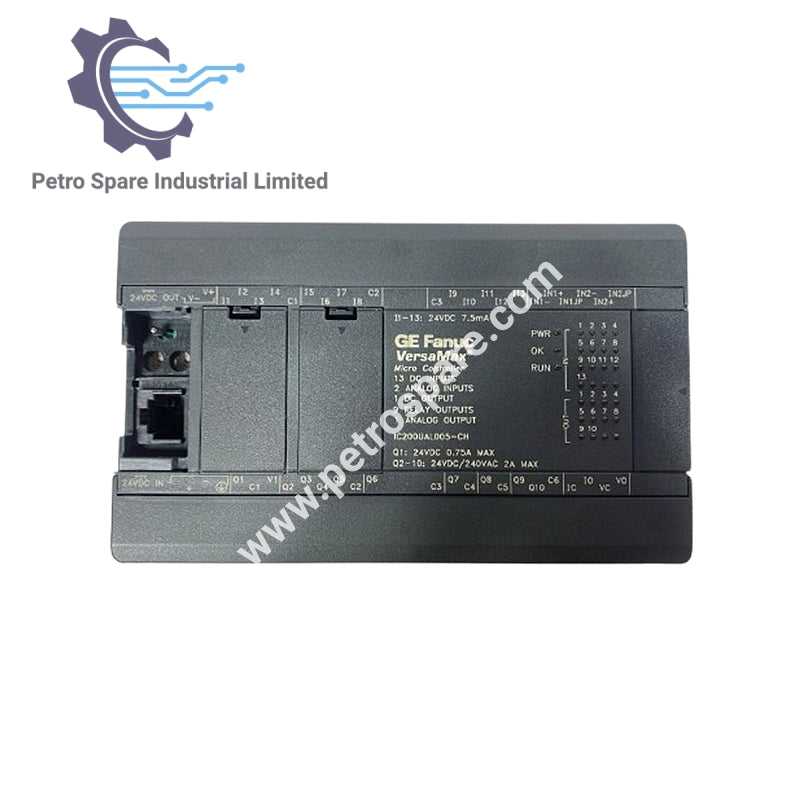

IC200UAL005 23 diskret I/O nöqtəsi və 3 analoq kanalı olan mikro PLC-dir.

Giriş/Çıxış Konfiqurasiyası

• Girişlər:

  • 13 × 24 VDC rəqəmsal giriş

  • 2 × analoq giriş

• Çıxışlar:

  • 9 × rele çıxışları

  • 1 × analoq çıxış

  • 1 × 24 VDC çıxış (giriş dövrələri və istifadəçi cihazları üçün maksimum 200 mA)

Enerji Təchizatı Spesifikasiyaları

• Gərginlik Aralığı: 24 VDC (–20% / +25%)

• Saxlama Vaxtı: 10 ms @ 19.2 VDC

• Başlanğıc Cərəyanı: 1 A maksimum @ 30 VDC

• Başlanğıc Müddəti: 10 ms

• Giriş Cərəyanı: 24 VDC-də tipik 0.30 A

• Güc Reytinqi: 8 W

Yüksək Sürətli Sayğac İmkanları

• Mövcud Sayğaclar:

  • 4-ə qədər Type A

  • Və ya 1 Type A + 1 Type B

• Max Tezlik: 10 kHz

• Giriş Gərginliyi Həddləri: AÇIQ ≥ 15 VDC, BAĞLI ≤ 5 VDC

• Impuls Uzunluğu: 10 kHz-də 20%–80% iş dövrü

• Qeydiyyatlar: 16-bit

• HSC Çıxışları:

  • 4-ə qədər HSC çıxışı

  • Ya 1 Impuls/PWM çıxışı + 3 HSC çıxışı

• Yük Gərginliyi (Q1): 5 / 12 / 24 V

• Max Impuls/PWM Tezliyi (Q1): 5 kHz

Rəqəmsal Giriş Spesifikasiyaları

• Qiymətləndirilmiş Gərginlik: 24 VDC

• Gərginlik Aralığı: 0–30 VDC

• Giriş Cərəyanı: Tipik 7.5 mA

• Giriş Müqaviməti: 2.8 kΩ

• Əsas Gərginlik: ON ≥ 15 VDC, OFF ≤ 5 VDC

• Əsas Cari: ON ≤ 4.5 mA, OFF ≥ 1.5 mA

• Cavab Vaxtı:

  • Adi Giriş: 0.5–20 ms (istifadəçi tərəfindən tənzimlənə bilər)

  • HSC Girişi: 100 µs

• İzolasiya Gərginliyi:

  • Sahə ilə Loqika Arasında: 1500 V RMS

  • Qruplar Arasında: 500 V RMS

---
