DS200SDCIG1A

Ümumi Baxış

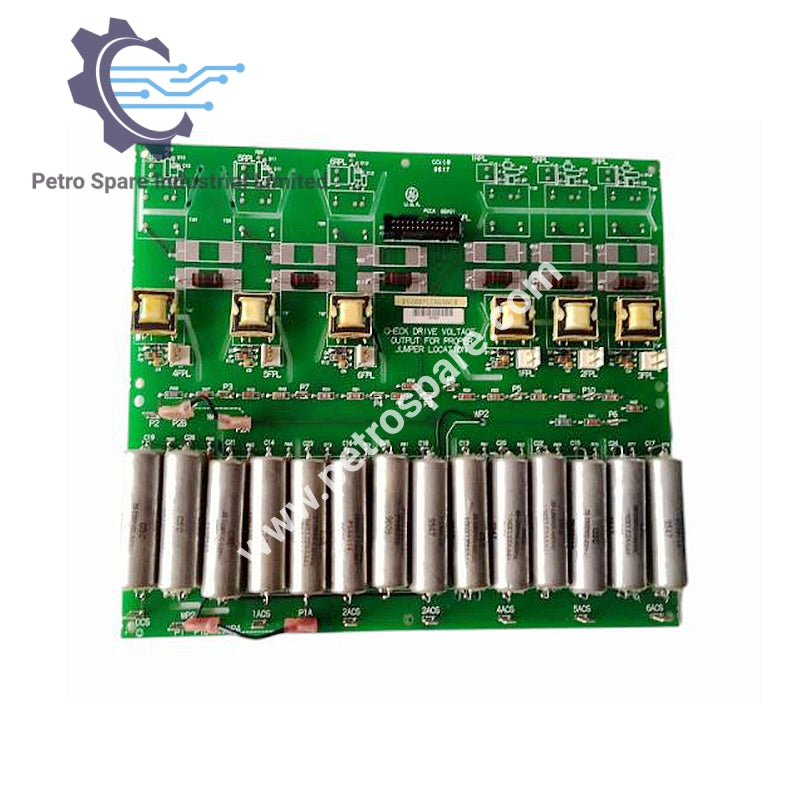

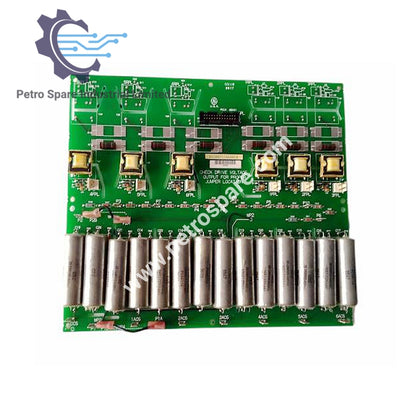

DS200SDCIG1A GE DC Güc Təchizatı və Alət Paneli olub, sigorta əsaslı diaqnostika vasitəsilə etibarlı gərginlik tənzimlənməsi və sistem qorunması üçün hazırlanmışdır.

Sigorta və LED Göstəriciləri

• Sigorta sayı: 6 (FU1–FU6)

• LED göstəricisi: Sigorta atdıqda tez diaqnoz üçün yanır

Sigorta Funksiyaları

• FU1: 3TB üçün 115 V AC təchizatı

• FU2: +24, +15, +5 V DC siqnal səviyyəli enerji

• FU3: -24, -5 V DC siqnal səviyyəli enerji

• FU5/FU6: NRX 10 A sahə və ya MOV yığımı

Xüsusi Aparat Parametrləri

• JP1: MD idarəetmə mənbəyi jumperi

• JP2: MA AC kontaktor düşmə vaxtı jumperi

• SW1: AC xətti yük seçici açarı

Təhlükəsizlik və Baxım

• Yoxlama: LED göstəricilərini yoxlayın, işləmədən əvvəl bütün gücün kəsildiyinə əmin olun

• Prosedur: Çıxarılma zamanı komponentlərə və ya kabellərə toxunmaqdan çəkinin

---
