DS200DTBCG1AAA

Məhsul Baxışı

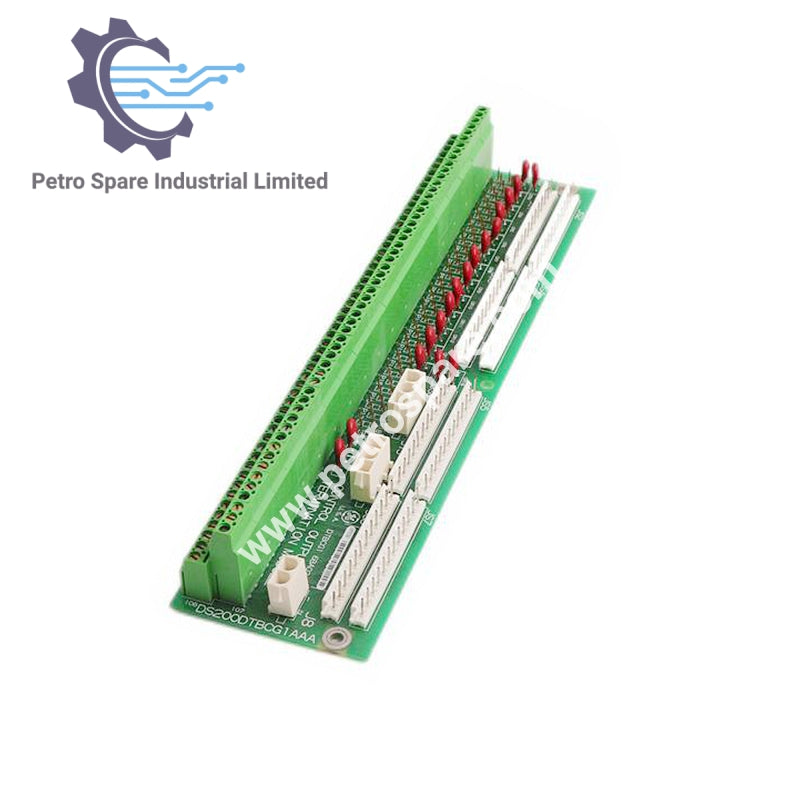

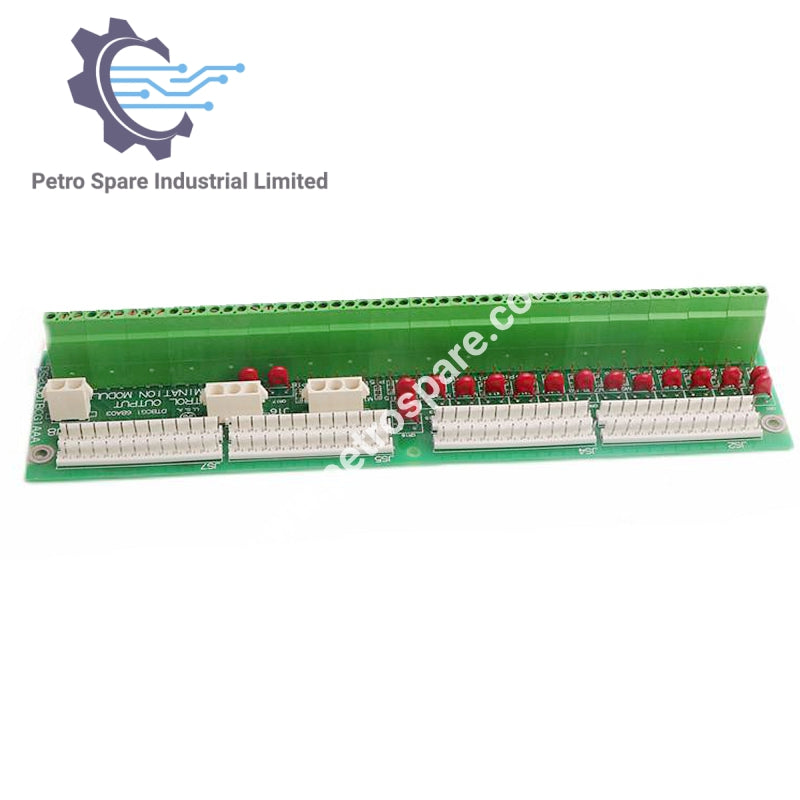

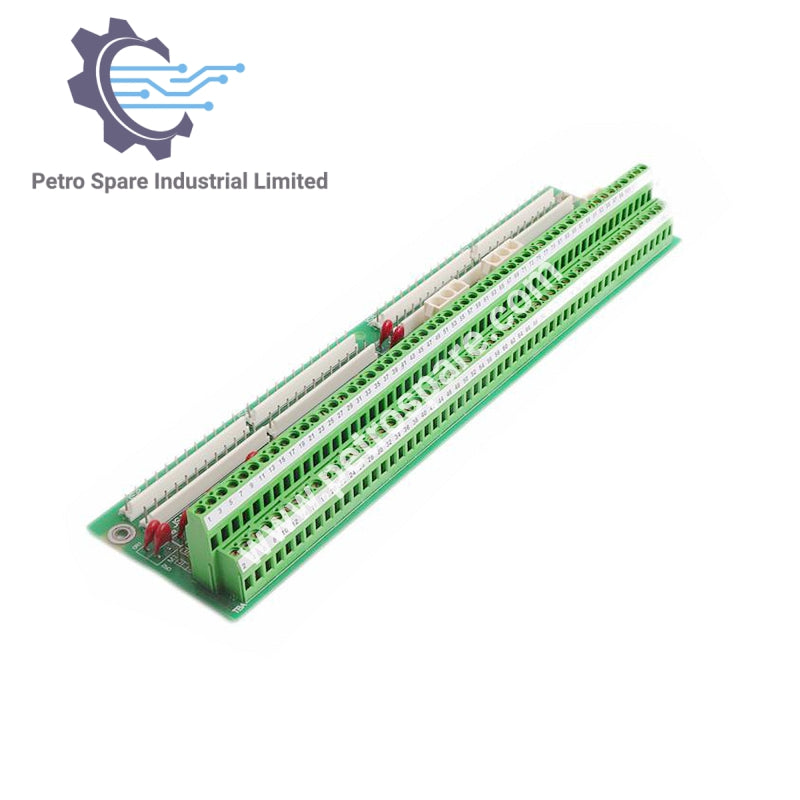

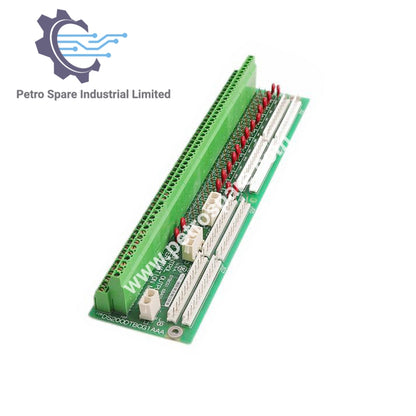

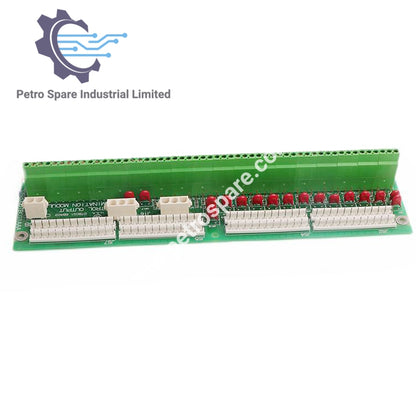

The DS200DTBCG1AAA GE-nin Mark V türbin idarəetmə sistemləri üçün nəzərdə tutulmuş Kontakt Çıxışı Terminasiya Moduludur.

Ümumi Məlumat

• İstehsalçı: General Electric (GE)

• Seriya: Mark V

• Məhsul Növü: Kontakt Çıxışı Terminasiya Modulu / Konnektor Rele Terminal Lövhəsi

• Model Nömrəsi: DS200DTBCG1AAA

Avadanlıq Xüsusiyyətləri

• Terminal Blokları: Hər biri 110 siqnal kabeli terminalları olan 2 blok

• Bağlayıcılar:

• 2 üç-pluq konnektor

• 1 iki-pluq konnektor

• 10 jumper

• Əsas Konnektorlar:

• JS1-JS8 TCRA lövhəsi rele siqnalı konnektorları

• J8 TCPD lövhəsi enerji siqnalı konnektoru

• J15 & J16 125 V DC kontakt çıxışı enerji konnektorları

Quraşdırma Qeydləri

• Enerjinin Kəsilməsi: Dəyişdirmədən əvvəl, sürücüyə olan bütün enerji mənbələrinin tamamilə ayrıldığından əmin olun.

• Enerji Mənbələri: AC və DC gücünü əhatə edir, bəzən tənzimləyicilər və ya dövrə kəsiciləri tərəfindən idarə olunur.

---
