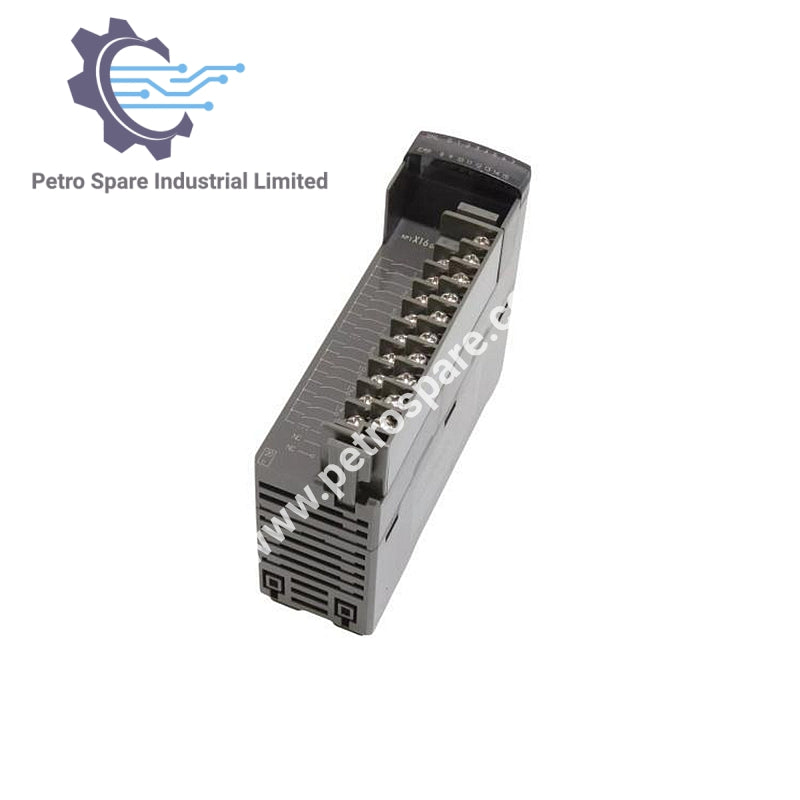

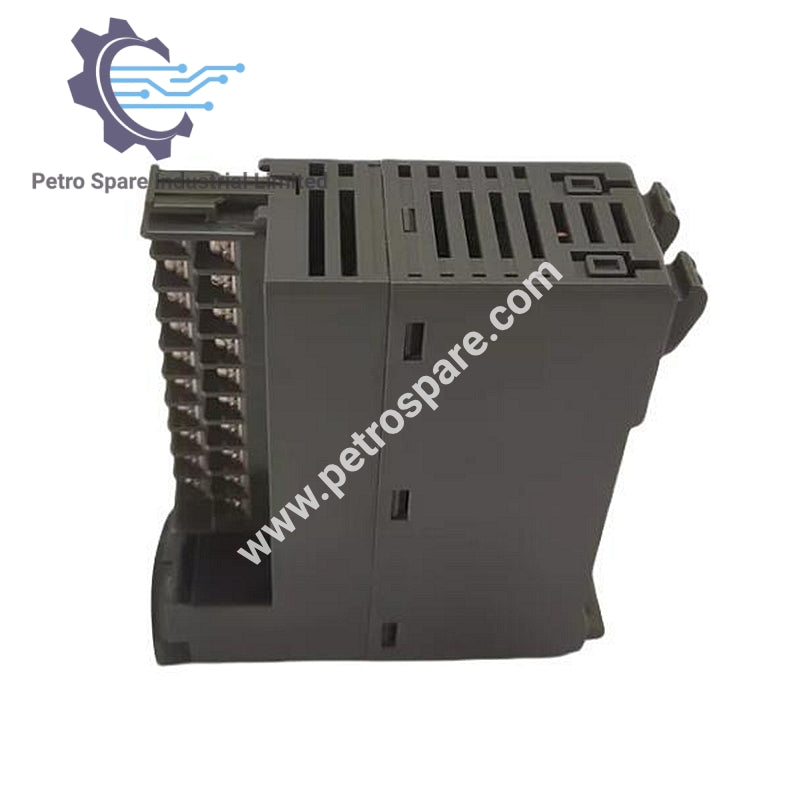

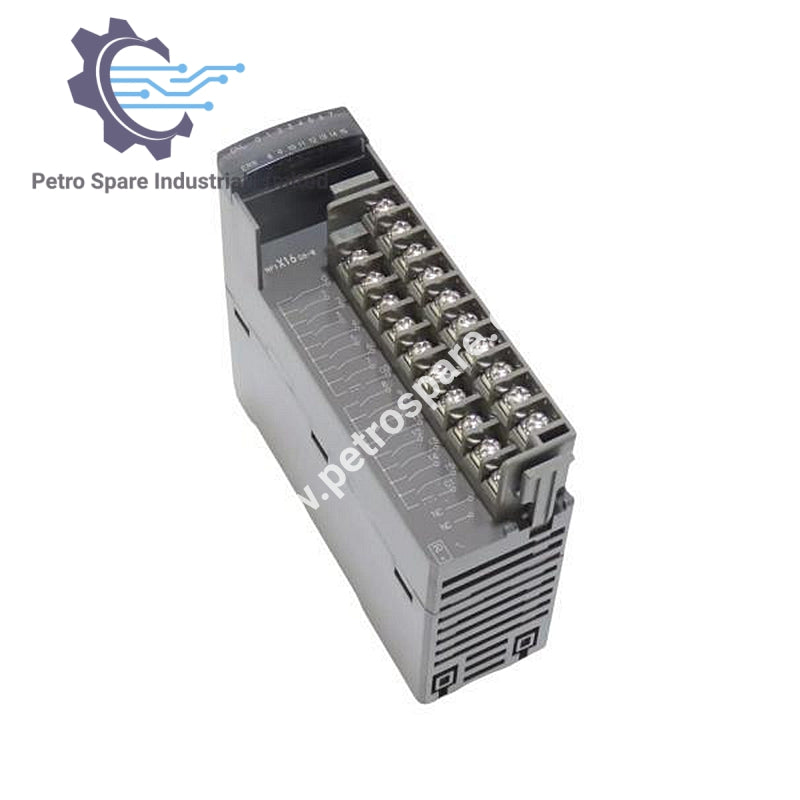

NP1X1606-W

Ümumi Baxış

Fuji Electric-in NP1X1606-W Rəqəmsal Giriş Modulu sənaye sistemləri üçün etibarlı giriş emalı təmin edir.

Giriş spesifikasiyaları

• Giriş Nöqtələri : 16 (8 nöqtə ümumi × 2 dövrə)

• Giriş: 24V DC (24V AC dəstəklənir)

• Giriş Cərəyanı : 24V DC-də 7mA

• Giriş İmpedansı : 3.3kΩ

• İş Gərginliyi :

• OFF-dan ON-a: 15-dən 30V DC

• ON-dan OFF-a: 0-dan 5V DC

• Giriş Gecikməsi :

• OFF-dan ON-a: 0.7ms (sərt filtr) + yumşaq filtr vaxtı (dəyişkən)

• Yumşaq filtr vaxtı: 1-dən 100ms-ə qədər (tənzimlənə bilən)

Kablolama və Göstəricilər

• Kabel Qoşulması : Ayırılan vint terminalı (M3), 20 qütb

• Kabel Ölçüsü : AWG #22-dən #18-ə qədər

• Giriş Göstəricisi :

• ONL : Normal (Yaşıl LED)

• ERR : Ab

İzolyasiya və Güc

• İzolyasiya : Fotokuplör

• Dielektrik Gücü : 1 dəqiqə üçün 1500V AC (giriş terminalları ilə çərçivə torpağı arasında)

• İzolyasiya Müqaviməti : ≥ 10MΩ (500V DC)

• Daxili Cərəyan İstehlakı : 35mA və ya az (bütün nöqtələr ON olduqda)

• Xarici Güc Təchizatı : 24V DC

İşğal Edilmiş Sözlər

• SX Bus-a Birbaşa Qoşulma : 2 söz

• Uzaqdan I/O Bağlantısı : 1 söz

---
