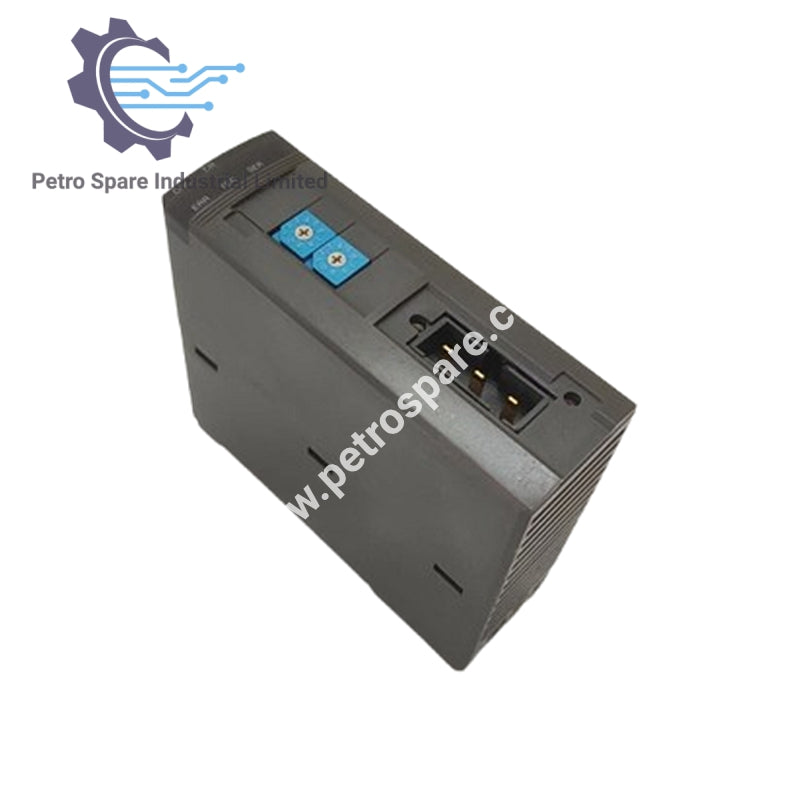

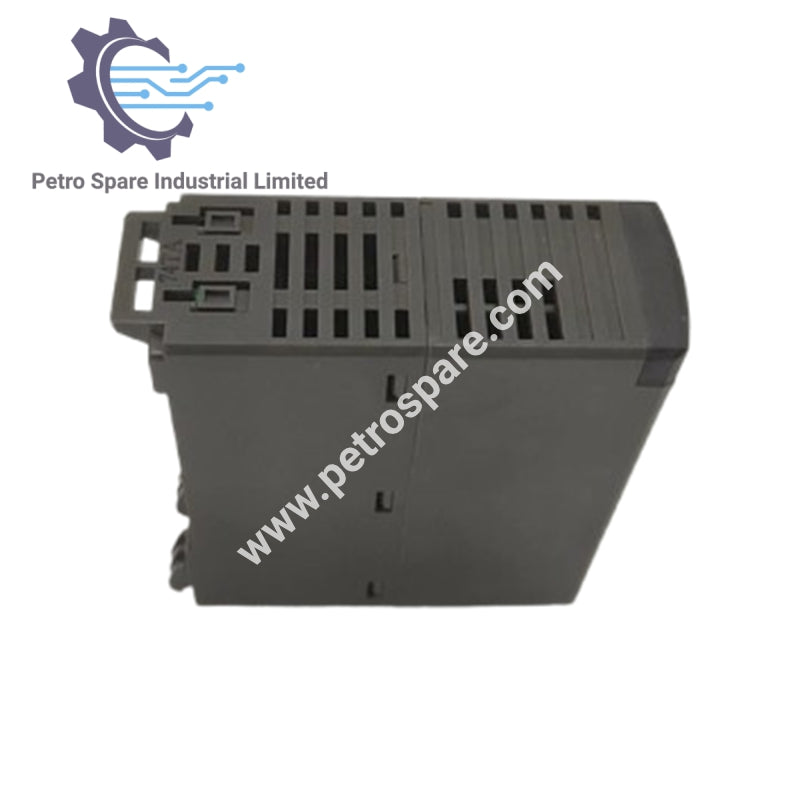

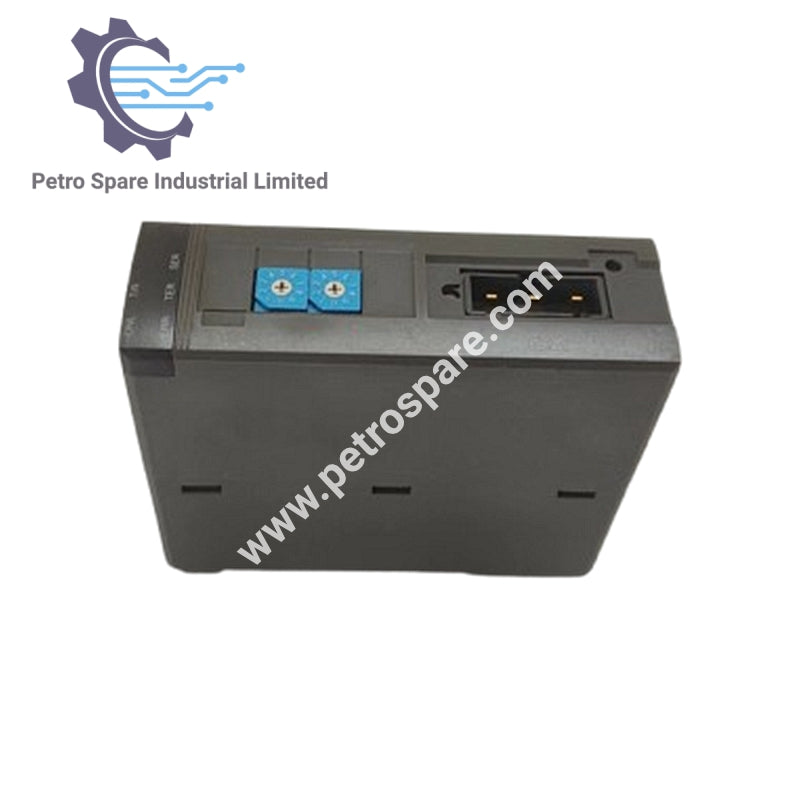

NP1L-TL1

Ümumi Baxış

NP1L-TL1 Fuji Electric T-Link Master Moduludur, T-Link şəbəkələrində yüksək sürətli, etibarlı rabitə və idarəetmə üçün nəzərdə tutulmuşdur.

Ümumi Məlumat

• İstehsalçı: Fuji Electric

• Model nömrəsi: NP1L-TL1

• Növ: T-Link Master Modulu

Elektrik Xüsusiyyətləri

• İstehlak gücü: 24 V DC, 140 mA və ya az

• Veriliş sürəti: 500 kbps

• Məlumat mübadiləsi üsulu: 1:N (sorğu/seçim)

• Səhv yoxlaması: FCS (frame check sequence)

Əlaqə

• Ən çox SX bus qoşula bilən modullar: 8 konfiqurasiya üzrə (Sinif A)

• Ən çox T-Link qulluqçuları qoşula bilən: Hər master modul üçün 32

• Qoşulma üsulu: Çıxarıla bilən xüsusi konnektor (M3.5)

• Veriliş xətti formatı:

• Bus konfiqurasiyası (çoxnöqtəli)

• Elektrik: Burulmuş cüt kabel, maksimum uzunluq 1 km

• Optik: SI/GI kvarts çoxkomponent kabel (FNC120/130 optik konnektor tələb olunur)

• Veriliş üsulu: Yarım-dupleks, seriyalı veriliş

Giriş/Çıxış və İdarəetmə

• Ən çox I/O nöqtələrinin sayı: 2048 nöqtə (128 söz)

• İstifadə olunan slot: 1 slot

İzolasiya və Təhlükəsizlik

• İzolasiya üsulu: Fotokuplör

• Dielektrik gücü: 445 V AC, 1 dəq (konnektor pinləri ilə çərçivə torpağı arasında)

• İzolyasiya müqaviməti: ≥10 MΩ 500 V DC-də (konnektor pinləri ilə çərçivə torpağı arasında)

Ölçülər və Kütlə

• Kütlə: Təxminən 200 q (modul), Təxminən 40 q (T-Link konnektor)

---
