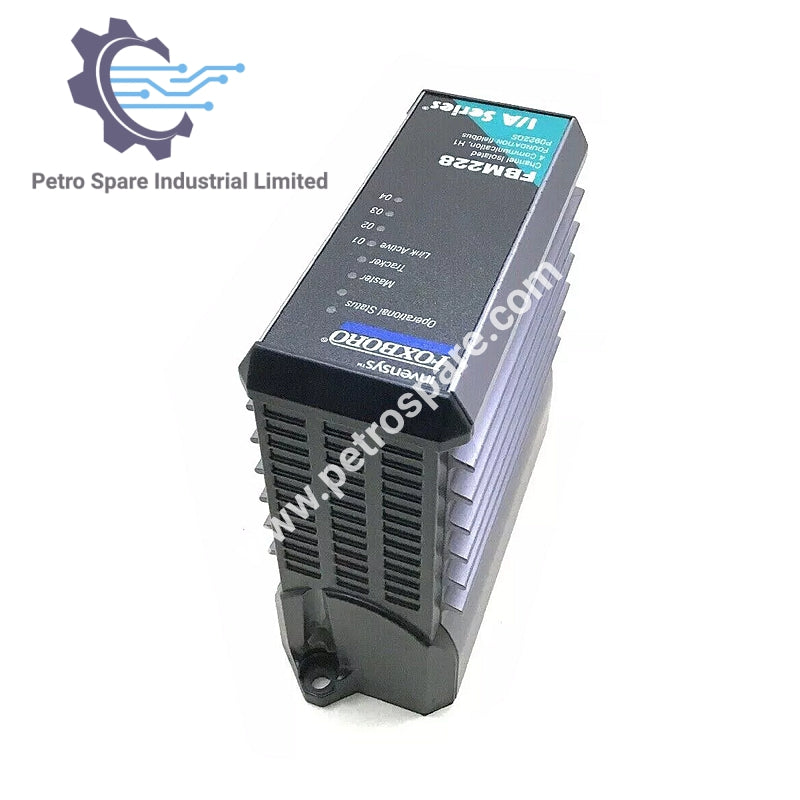

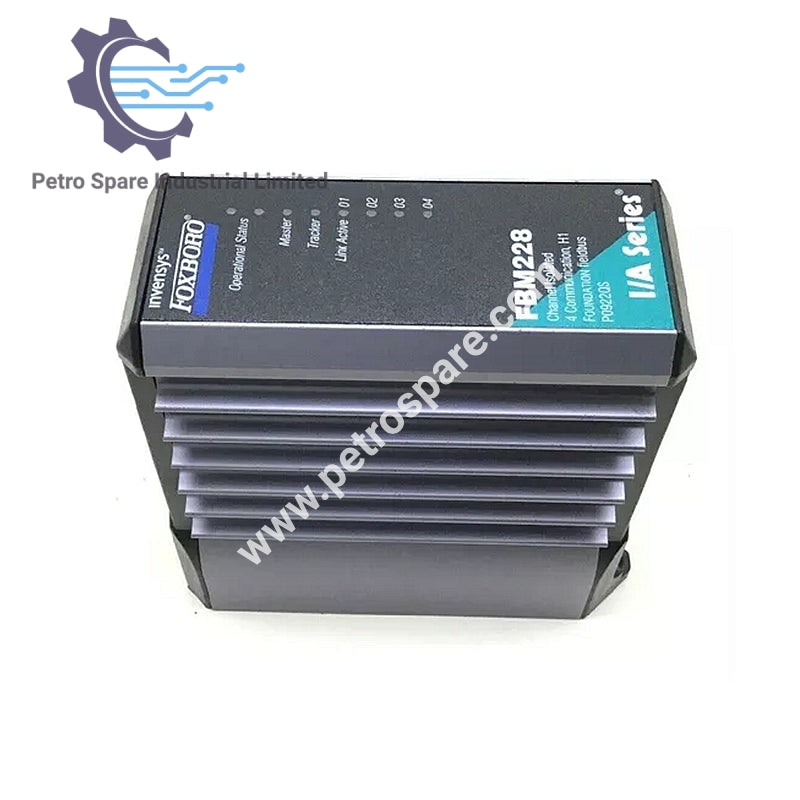

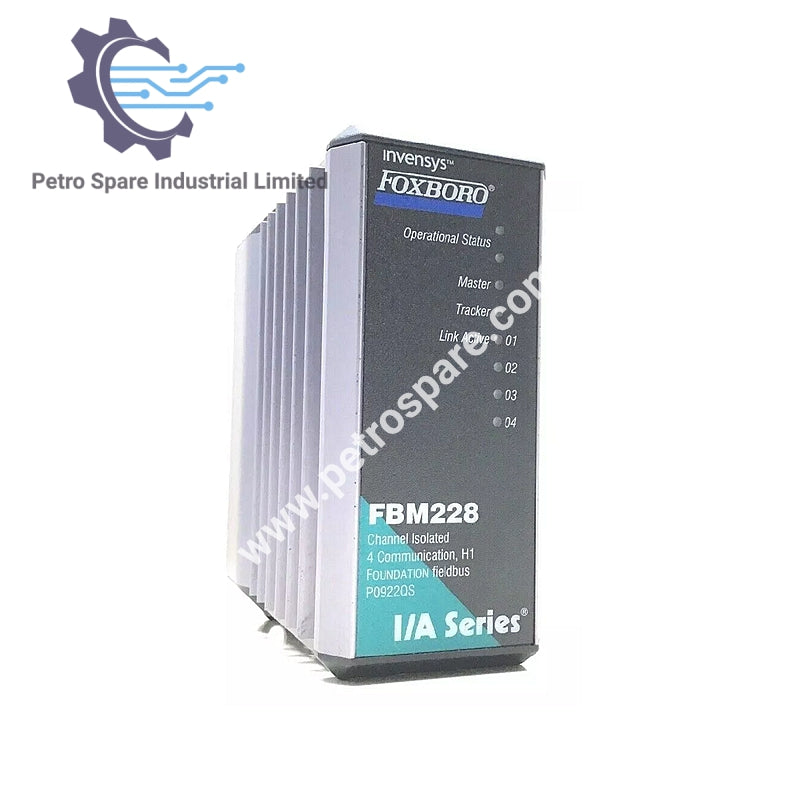

FBM228

Ümumi Baxış

FBM228: Qalvanik izolyasiyalı və çoxistiqamətli montaj variantları olan FOUNDATION Fieldbus Modulu.

Kanalların İzolyasiyası

• İzolyasiya: Hər kanal qalvanik olaraq izolyasiya olunub və torpağa istinad edilir.

• Gərginlik Dözümlülüyü: Hər hansı bir kanal ilə torpaq (yer) arasında bir dəqiqə ərzində 600 V ac gərginliyə dözə bilir.

Bus Güc Təchizatı

• Güc Təchizatı: Sahə terminasiya qurğusunun növündən asılıdır.

• Uyğunluq: Həm IS, həm də qeyri-IS olan müxtəlif üçüncü tərəf güc kondisionerləri ilə işləyir.

Montaj

• Montaj Variantları:

• Əsas plitəyə montaj olunur.

• DIN relsə (üfüqi və ya şaquli) və ya montaj dəsti ilə 19 düymlük rəfə montaj edilə bilər.

Çəki

• Modulun Çəkisi: Təxminən 284 q (10 unsiya).

Ölçülər

• Hündürlük: 102 mm (4 düym), montaj qulaqları daxil olmaqla 114 mm (4.5 düym).

• En: 45 mm (1.75 düym).

• Dərinlik: 104 mm (4.11 düym).

Göstəricilər

• Əməliyyat Vəziyyəti: Qırmızı və yaşıl LED-lər.

• Rol: Modulun rolu üçün qızılımtıl LED-lər (master və ya tracker).

• Kanalların Qoşulma Fəaliyyəti: Hər kanal üçün bir qızılımtıl LED.

Hissə Nömrələri

• FBM228 Modulu: RH101SF (RH973LB-nin yerini tutur).

• Redundans Adapteri: RH922RK.

---
