FBM214B P0927AH

Ümumi Baxış

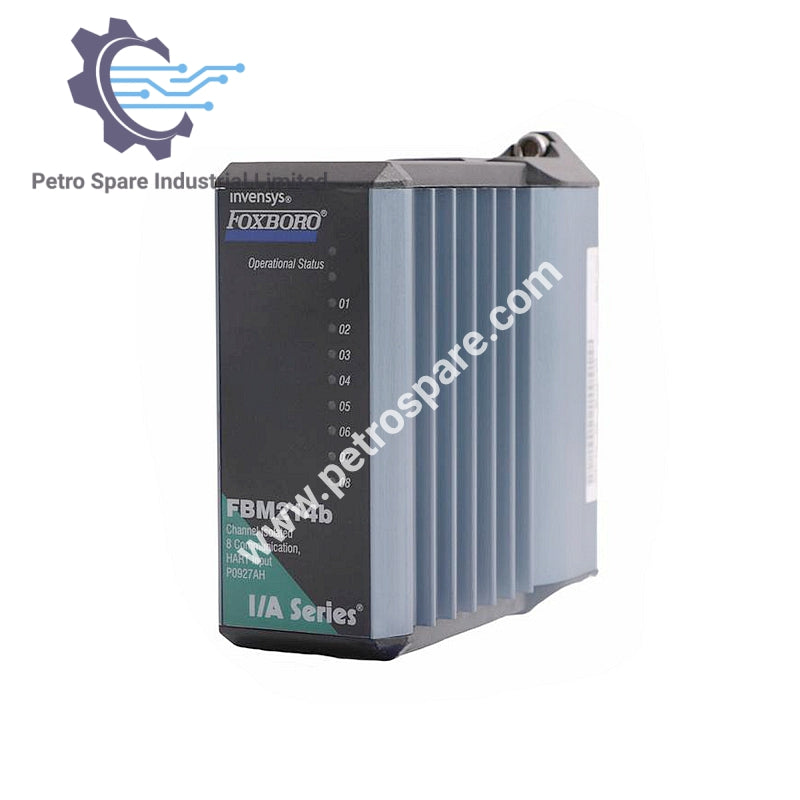

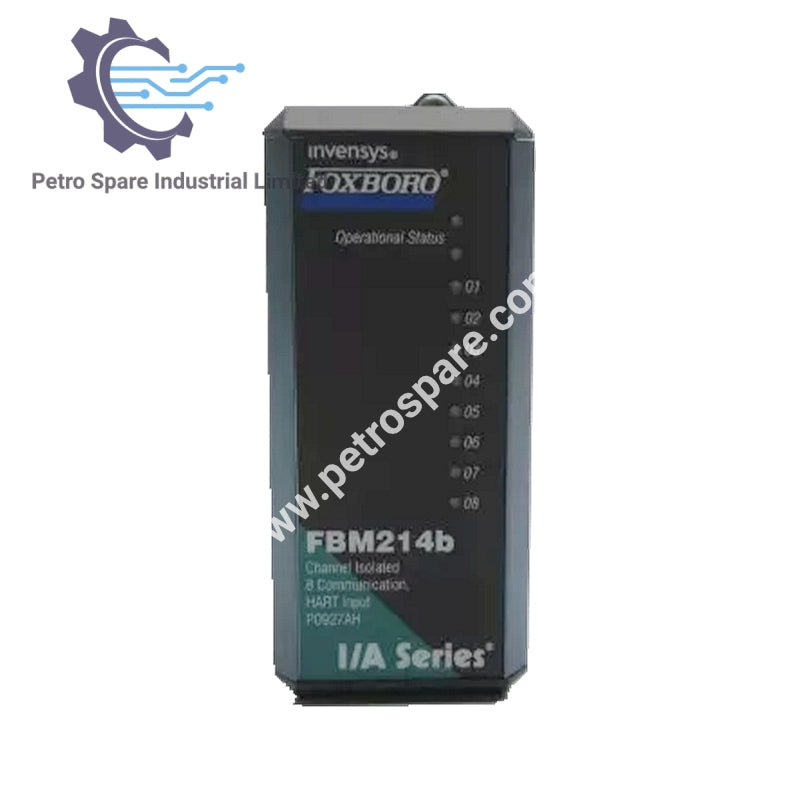

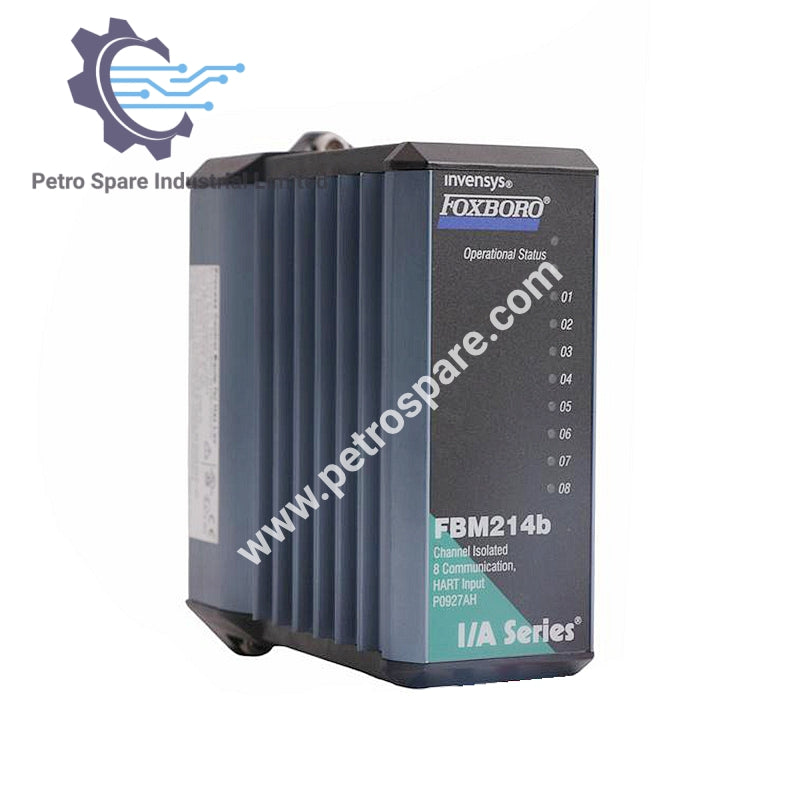

FBM214B P0927AH Foxboro tərəfindən hazırlanmış HART Kommunikasiya Giriş Modulu olub, HART dəstəkləyən sahə cihazları ilə effektiv inteqrasiya üçün nəzərdə tutulub. O, səkkiz ayrı-ayrı izolyasiya olunmuş kanal dəstəkləyir və möhkəm və etibarlı kommunikasiya təmin edir.

Sahə Cihazı Kanalları

• Dəstəklənən HART Alət Növləri: HART spesifikasiyalarının 5, 6 və ya 7-ci versiyasına uyğun HART alətləri.

• İnterfeys: 8 ayrı-ayrı izolyasiya olunmuş kanal.

• Cihazla Kommunikasiya: Nöqtədən nöqtəyə, master/slave, asinxron, yarım-dupleks, 1200 baud sürətində.

• Səhv Yoxlanması: Hər baytda paritet və bir CRC yoxlama baytı.

• Sürət: Saniyədə 2 mesaj.

• İcazə Verilən Ən Sürətli ECB Blok Dövrü: 100 ms.

• Ən Uzaq Məsafə (FBM214B-dən Sahə Cihazına): HART FSK fiziki qat spesifikasiyası HCF_SPEC-54, Reviziya 8.1-ə uyğundur (3,030 m və ya 10,000 futa qədər).

• Sonlandırma Qurğusunda Daxili Dövrə Təchizatı Uyğunluq Gərginliyi: 20.5 mA-də minimum 18.5 V DC.

Enerji Tələbləri

• Giriş Gərginliyi Aralığı (Redundant): 24 V DC (+5%, -10%).

• İstehlak: Maksimum 7 W.

• İstilik Yayımı: Maksimum 4 W.

Ətraf Mühit Spesifikasiyaları

İşləmə

• Temperatur:

  • Modul: -20°C-dən +70°C-ə qədər (-4°F-dən +158°F-ə qədər).

  • Sonlandırma Qurğusu: -20°C-dən +70°C-ə qədər (-4°F-dən +158°F-ə qədər).

• Əlaqəli Rütubət: 5%-dən 95%-ə qədər (kondensasiya olmadan).

• Yüksəklik: -300-dən +3,000 m-ə qədər (-1,000-dən +10,000 futa qədər).

Saxlama

• Temperatur: -40°C-dən +70°C-ə qədər (-40°F-dən +158°F-ə qədər).

• Əlaqəli Rütubət: 5%-dən 95%-ə qədər (kondensasiya olmadan).

• Yüksəklik: -300-dən +12,000 m-ə qədər (-1,000-dən +40,000 futa qədər).

---
