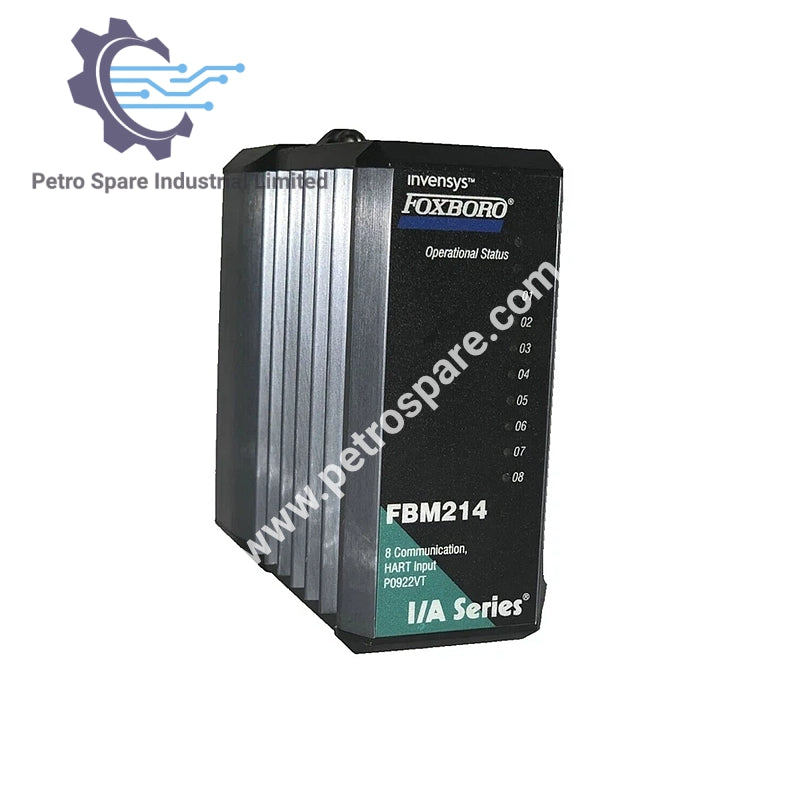

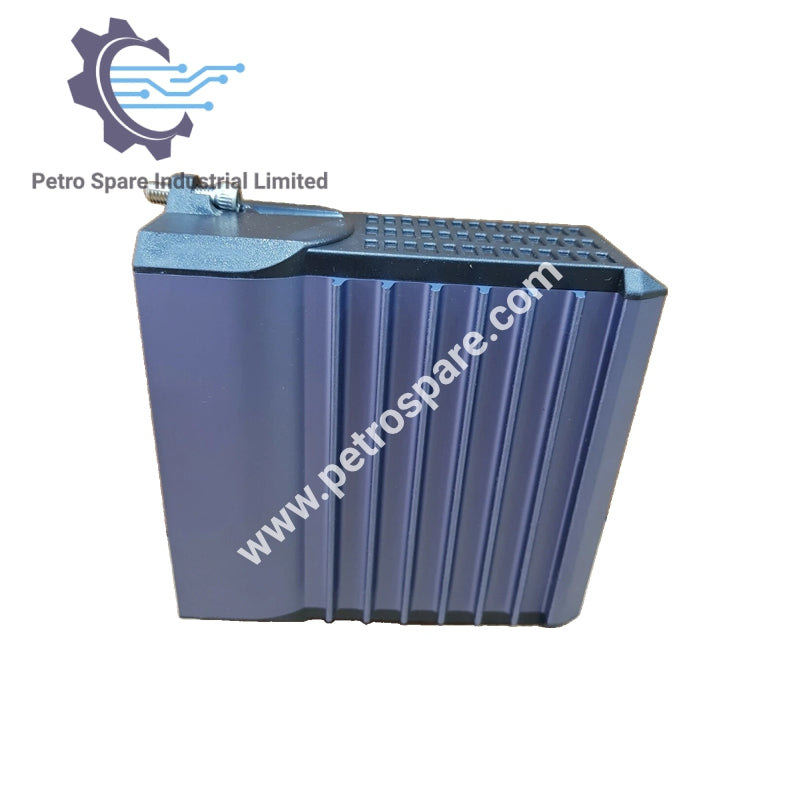

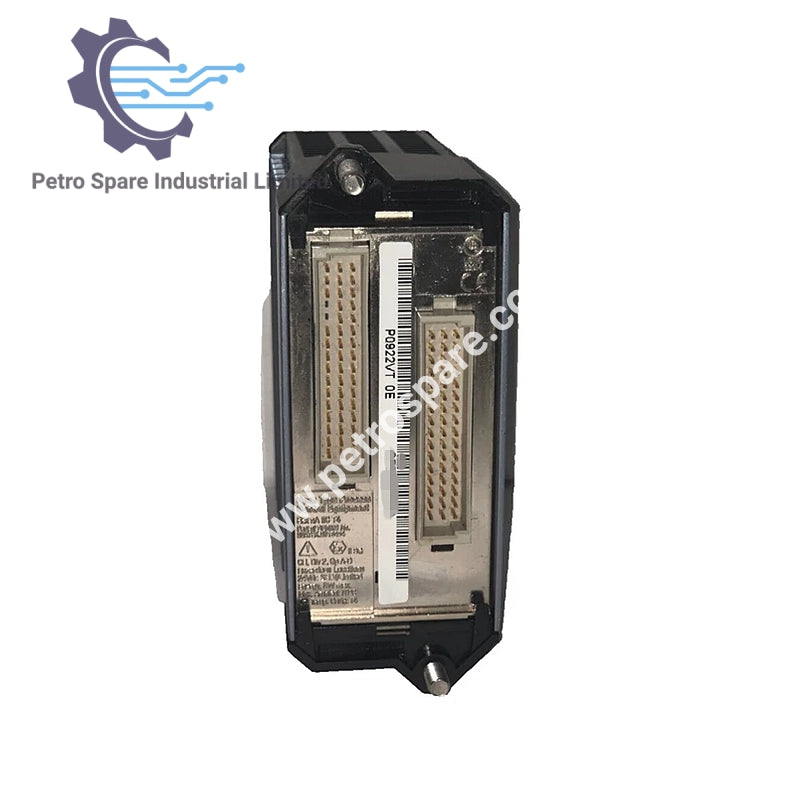

FBM214 P0922VT

Məhsulun Ümumi Baxışı

• Model: FBM214

• Hissə Nömrəsi: P0922VT

• Növü: HART Əlaqə Giriş İnterfeys Modulu

Ətraf Mühit Şəraiti

• İşləmə Temperaturu (Modul): -20-dən +70 °C-ə qədər (-4-dən +158 °F-ə qədər)

• İşləmə Temperaturu (Qapanma Qurğusu):

• PVC: -20-dən +50 °C-ə qədər (-4-dən +122 °F-ə qədər)

• PA: -20-dən +70 °C-ə qədər (-4-dən +158 °F-ə qədər)

• Əlaqəli Rütubət: 5-dən 95%-ə qədər (kondensasiya olmadan)

• Yüksəklik: -300-dən +3,000 m-ə qədər (-1,000-dən +10,000 fut-a qədər)

Sahə Qurğusu Kanalları

• Dəstəklənən Protokol: HART Protokolu v6

• İnterfeys: 8 qrup-izolyasiya olunmuş kanal

• Əlaqə: Nöqtədən nöqtəyə, master/slave, asinxron, yarım-dupleks, 1200 baud

• Səhv Yoxlanışı: Hər baytda paritet, əlavə 1 CRC yoxlama baytı

• Sürət: Saniyədə 2 mesaj

• İcazə Verilən Ən Sürətli ECB Blok Dövrü: 500 ms

• Ən Uzaq Məsafə (Moduldan Qurğuya): HART FSK fiziki qat spesifikasiyası HCF_SPEC-54, Reviziya 8.1 üzrə 3030 m-ə (10,000 fut) qədər

• Uyğunluq Gərginliyi: Minimum 18 V DC 20.5 mA-də

Güc və İstilik

• Giriş Gərginliyi Aralığı (Redundant): 24 V DC ±5%

• Enerji İstehlakı: Ən çox 7 W

• İstilik Yayımı: Ən çox 4 W

---
