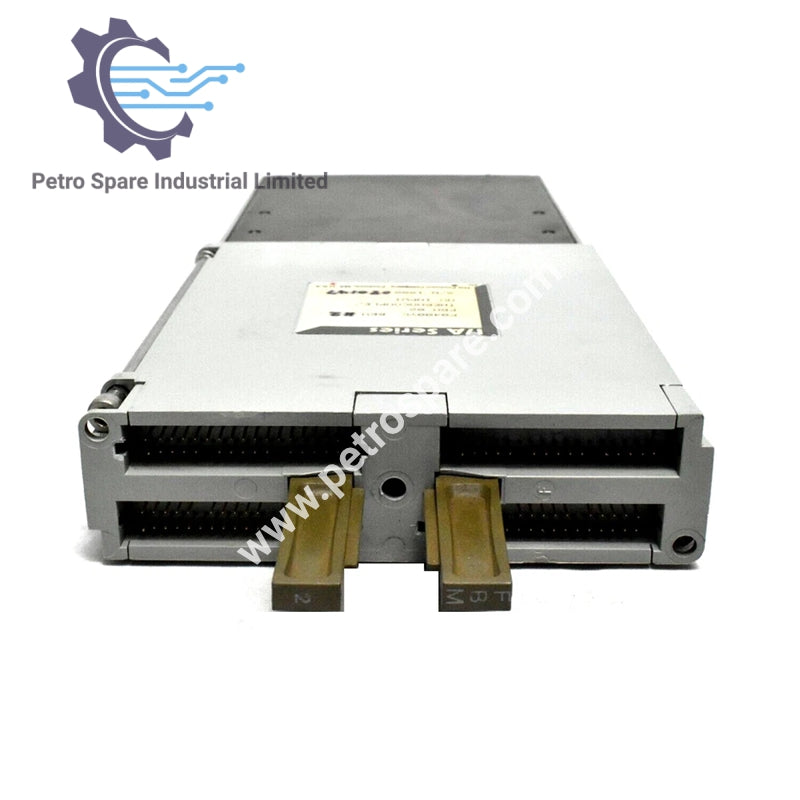

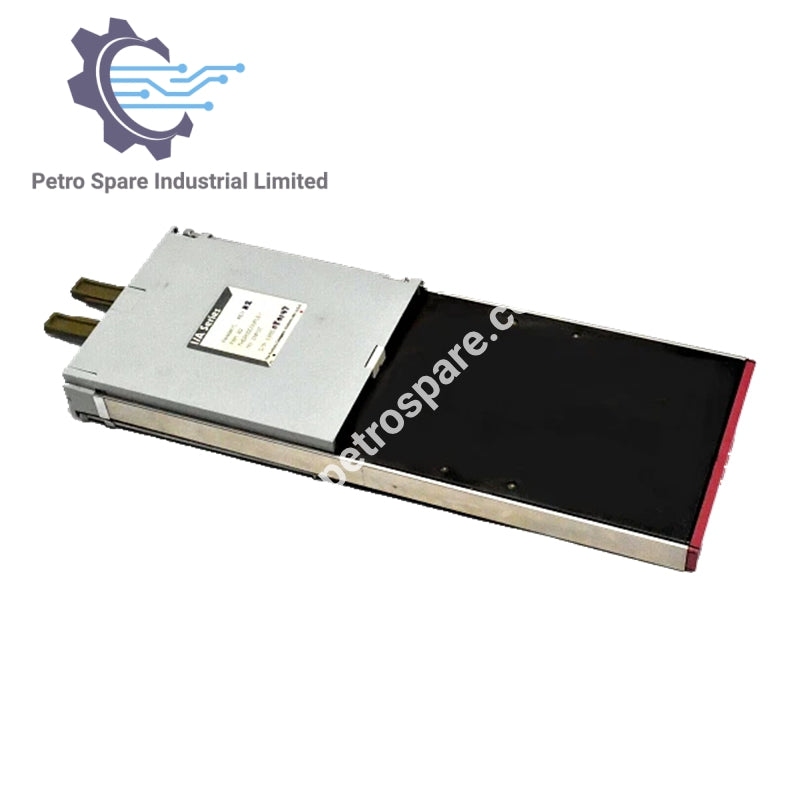

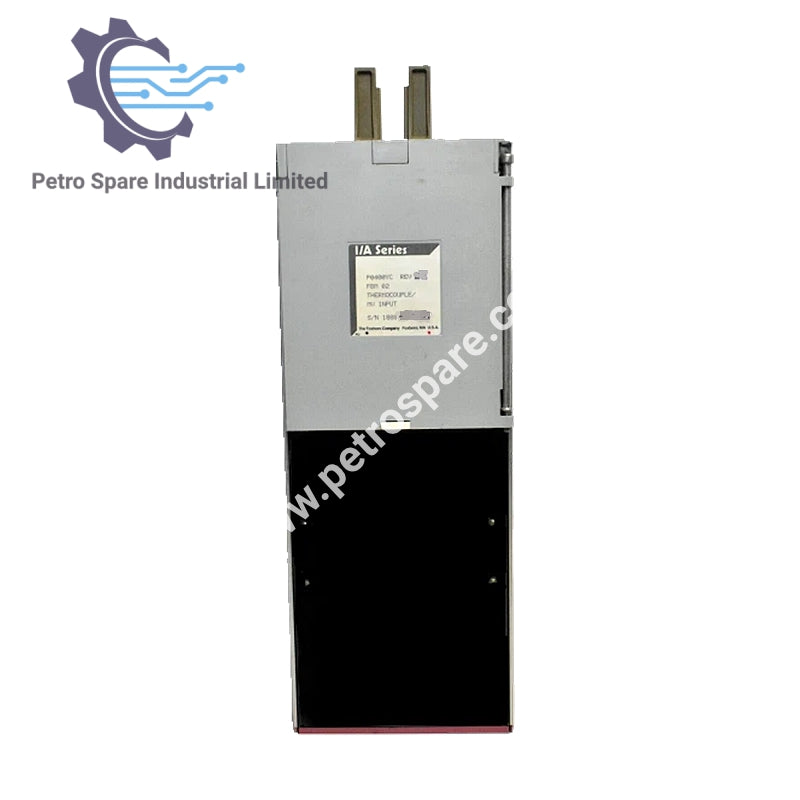

P0400YC FBM02

Ümumi Baxış

• Model Nömrəsi: P0400YC FBM02

• Növ: Termokupl/mV Giriş İnterfeys Modulu

• Giriş Kanalları: 8 izolyasiya olunmuş termokupl/mV giriş kanalı

• Referans Birləşməsi: Bir izolyasiya olunmuş referans birləşməsi kompensasiya kanalı

Texniki xüsusiyyətlər

• Giriş Aralığı: -10.5-dən 71.41875 mV DC-ə qədər

• Referans Birləşməsi:

• Diskret və birbaşa terminal bağlantıları üçün: Daxili təmin edilən 100 Ω platin RTD

• Qoşqu terminasiya bağlantısı üçün: İstifadəçi tərəfindən təmin edilən 100 Ω platin RTD (DIN 43760, B sinfi)

• Dəqiqlik:

• Millivolt Girişi: Spanın ±0.035%-i (±0.028 mV)

• RTD Kanalı: Spanın ±0.025%-i (±0.2°C)

• Termokupl Uyğunluğu: ±0.25°C

• RTD Uyğunluğu: ±0.25°C

• Dəqiqlik Temperatur Əmsalı: ±25 ppm/°C

• RTD Referans Birləşmə Ölçmə Dəqiqliyi: ±0.50°C

• Əlaqə: Redundant Fieldbus vasitəsilə

• Açıq Dövrə Giriş Gərginliyi: 0.25 V DC (mV kanalları)

• Tipik Termokupl Növləri: B, E, J, K, S, T, N və digər millivolt siqnalları

Güc və İstilik

• Giriş Gərginliyi Aralığı (Redundant): 26-dan 42 V DC

• Ən Yüksək İstehlak: 9 W

• Ən Yüksək İstilik Yayımı: 9 W

İzolyasiya

• Modul istənilən kanal ilə torpaq arasında və ya kanallar arasında 1 dəqiqə ərzində 600 V AC gərginliyinə davam gətirə bilər

Fiziki Spesifikasiyalar

• Quraşdırma:

• Y-Adapter ilə: 1x8 Montaj Strukturunda, I/A Seriyası Sənaye Qutularında və Sahə Qutusu 8-də quraşdırıla bilər

• Y-Adapter olmadan: I/A Seriyası Sahə Qutusu 4 və 1x8 FBM Montaj Strukturunda quraşdırıla bilər

• Kütlə: 1 kq (2.2 lb)

Göstəricilər

• Əməliyyat Vəziyyəti: Qırmızı və yaşıl LED-lər

Sahə Terminasiya Qoşmaları

• Diskret Kabel Bloku: 16 vintli sıxacaq terminalları

• Birbaşa Qoşma Bloku: 16 vintli sıxacaq terminalları

• Fiş Qoşma Bloku: 34-pin qoşucu

• Burndy MSD 34 PM 118 (bar tipli kabel sıxacağı olan fiş)

• Burndy MSD 34 PM 124 (clamshell qapaqlı fiş)

• Burndy MSD 34 PM 824 (suitcase qapaqlı fiş)

---
