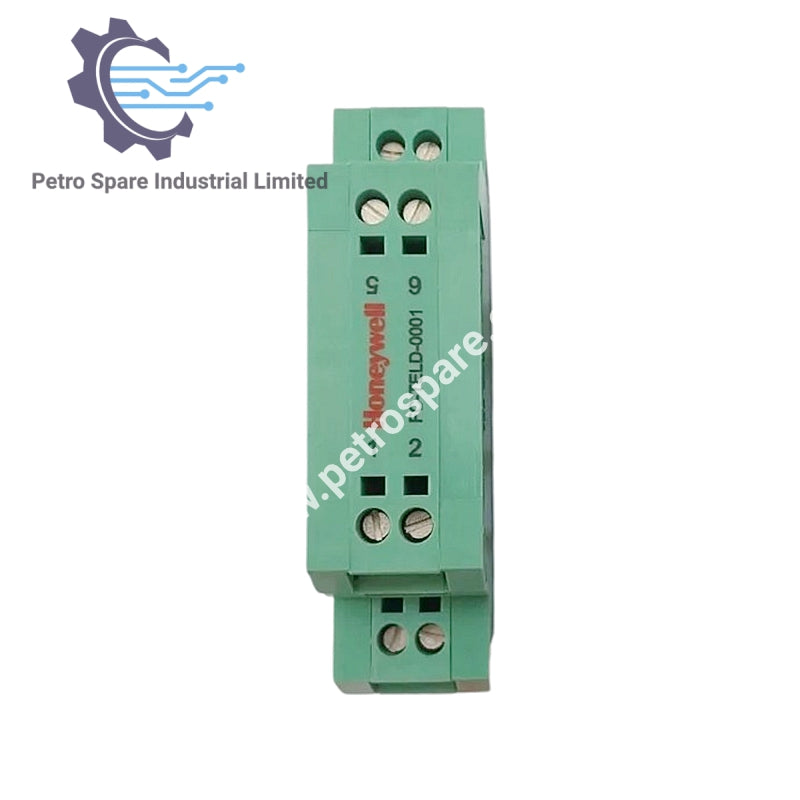

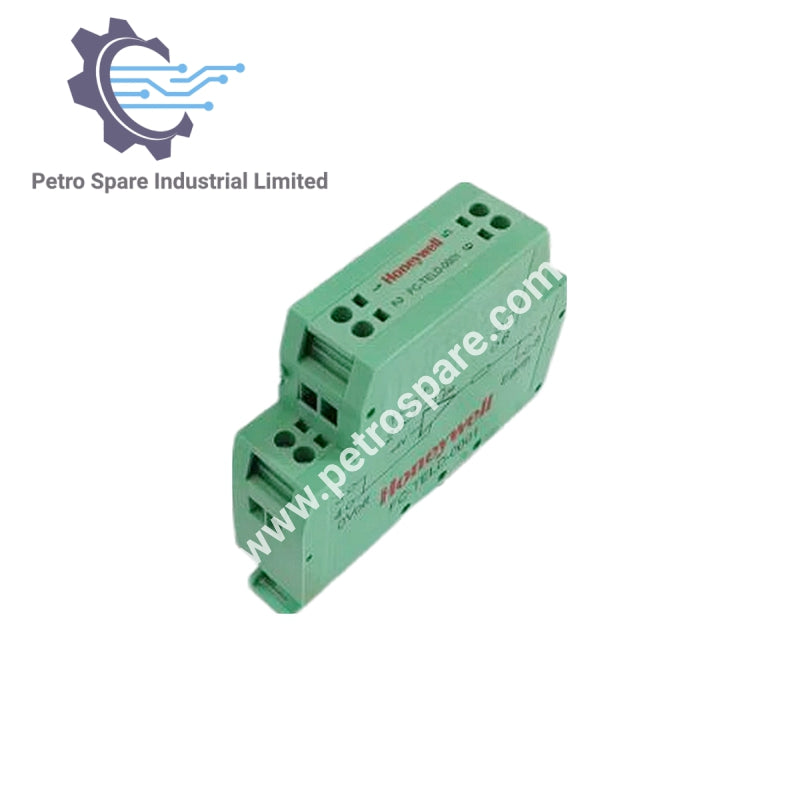

FC-TELD-0001

Ümumi Baxış

• Model: FC-TELD-0001

• Brend: Honeywell

• Növ: Temperatur Transmitterı

Temperatur Aralığı

• İşləmə Temperaturu: -40°C-dən +75°C-ə qədər (-40°F-dən +167°F-ə qədər)

Təsdiqlər

• Sertifikatlar: CE, TUV

Fiziki Ölçülər

• Uzunluq: 80 mm (3.15 in)

• En: 20 mm (0.79 in)

• Hündürlük: 70 mm (2.76 in)

• DIN EN Rels Uyğunluğu: TS32 / TS35 x 7.5

• İstifadə Edilən Rels Uzunluğu: 21 mm (0.82 in)

Elektrik Girişi

• Giriş Gərginliyi: 24 VDC +30% / -15% (təxminən 250 Ω seriya impedansı ilə)

• Giriş Cərəyanı:

• 10 mA (torpaq qüsuru yoxdur)

• Maksimum 25 mA (güc mənbəyi ilə məhdudlaşdırılıb)

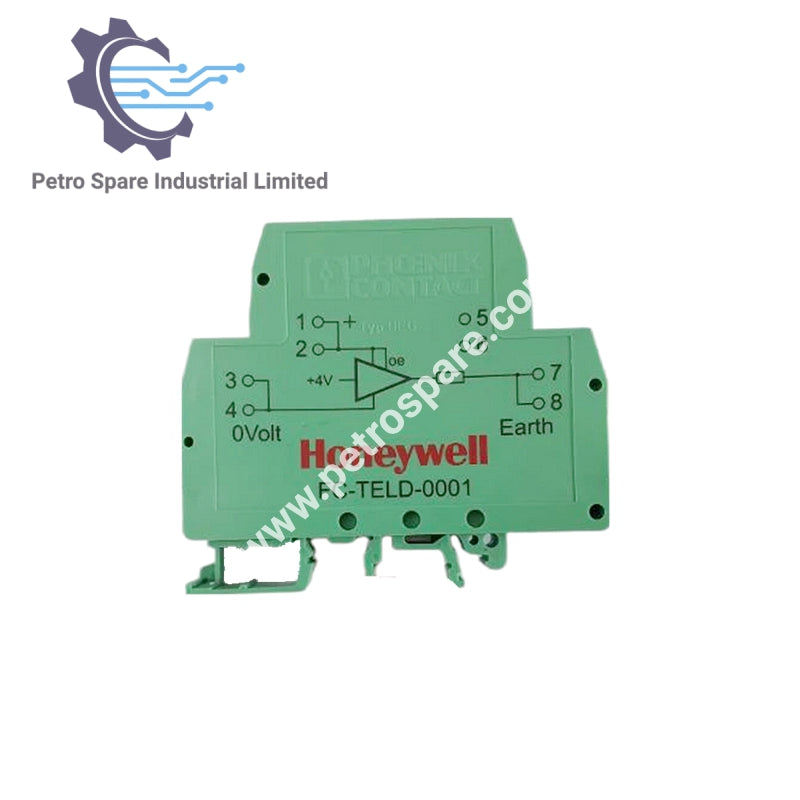

Torpaq Qüsuru Aşkarlanması

• Torpaq Gərginliyi: Adətən +4.1 VDC (0 V istinad izlənilir)

• Torpaq Rezistoru (R): Təxminən 2.8 kΩ

• Torpaq Qüsuru Həddi:

• FC-TELD-0001-ə: təxminən 0.6 mA

• FC-TELD-0001-dən: təxminən 0.2 mA

Bitmə

• Vida Terminalları

• Kabel Ölçüsü:

• Təktellli: 0.2 mm²-dən 4 mm²-yə qədər

• Çoxtellli: 0.2 mm²-dən 2.5 mm²-yə qədər

• Soyma Uzunluğu: 8 mm

---
