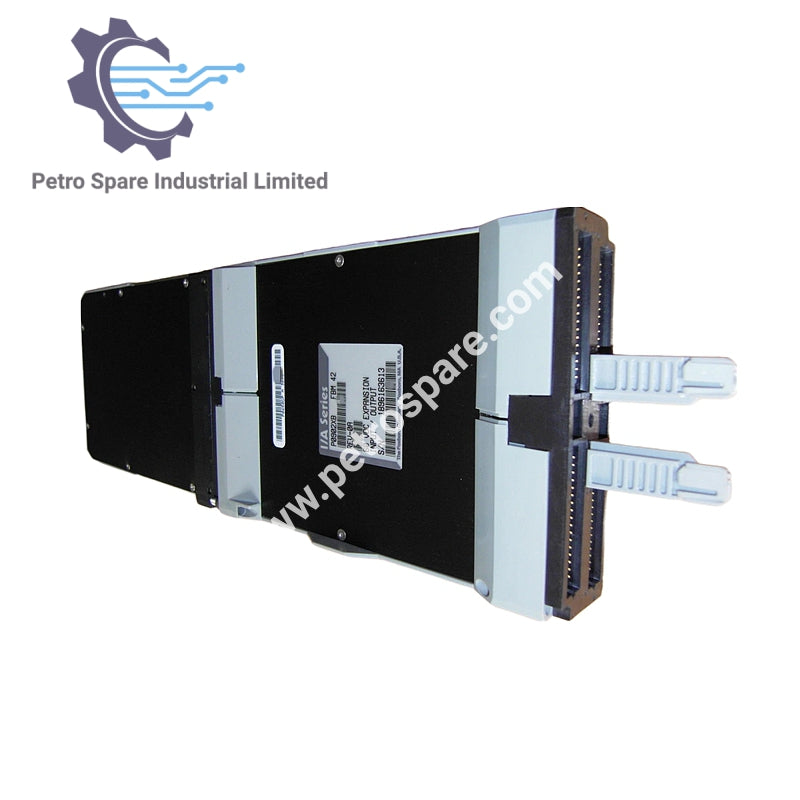

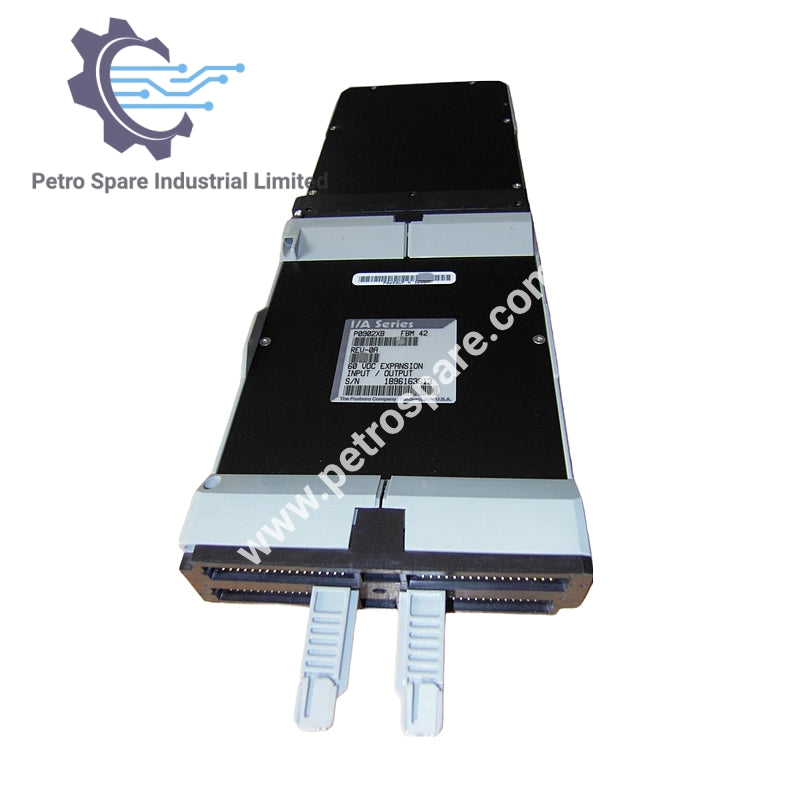

FBM42 P0902XB

Ümumi Baxış

• İstehsalçı: Foxboro

• Hissə Nömrəsi: FBM42 P0902XB

• Məhsul Növü: Yüksək Güclü Kontakt/DC Genişlənmə Giriş-Çıxış İnterfeys Modulu

Güc Tələbləri

• Giriş Gərginliyi Aralığı (Redundant): 26-dan 42 V dc

• İstehlak:

• Yalnız Əsas Modul: Maksimum 9 W

• Əsas Modul və Genişlənmə Modulu: Maksimum 15 W

İstinin Yayılması

• Yalnız Əsas Modul: Maksimum 13 W

• Əsas Modul və Genişlənmə Modulu: Maksimum 23 W

Göstəricilər (Terminasiya Qurğusunda Quraşdırılıb)

• Əməliyyat Vəziyyəti: 2 işıq yayan diod (LED) – 1 qırmızı və 1 yaşıl

• Daxil Kanalının Vəziyyəti: 8 LED (hər kanal üçün 1)

• Çıxış Kanalının Vəziyyəti: 8 LED (hər kanal üçün 1)

Sahə Terminasiya Qoşmaları

• Diskret Kabel Blokları: 32 vintli sıxma terminalları (hər blokda 16 terminallı 2 blok)

• Fiş Konnektor Bloku:

• Burndy MSD 34 PM 118 (bar tipli kabel sıxacağı olan fiş)

• Burndy MSD 34 PM 124 (qabıq qapaqlı fiş)

• Burndy MSD 34 PM 824 (suitcase qapaqlı fiş)

• Və ya ekvivalent

• 34-pin konnektor. Uyğundur:

• Birbaşa Qoşulma Bloku: 32 vintli sıxma terminalları

---
