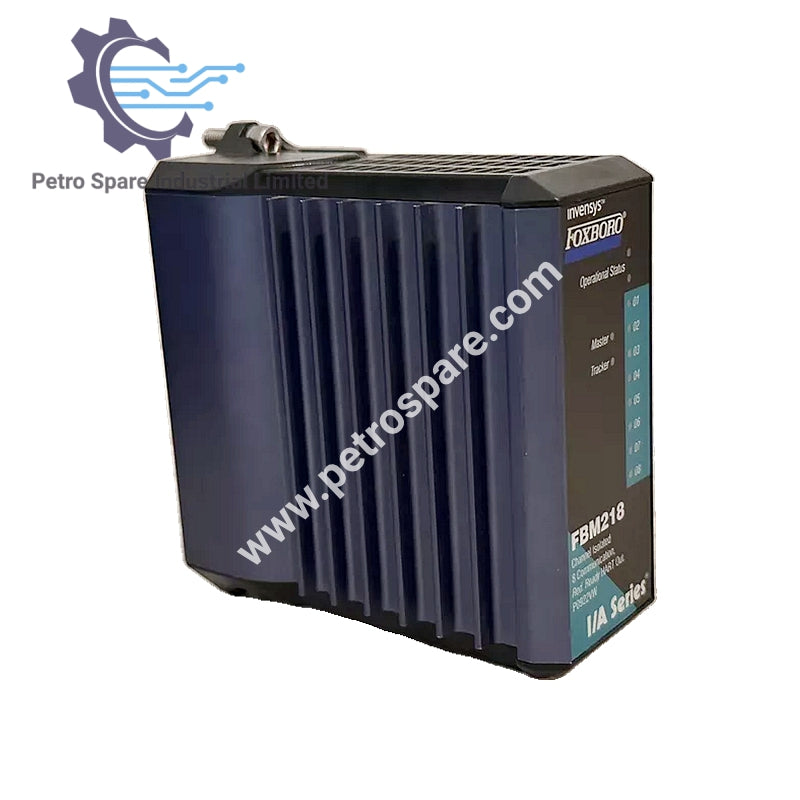

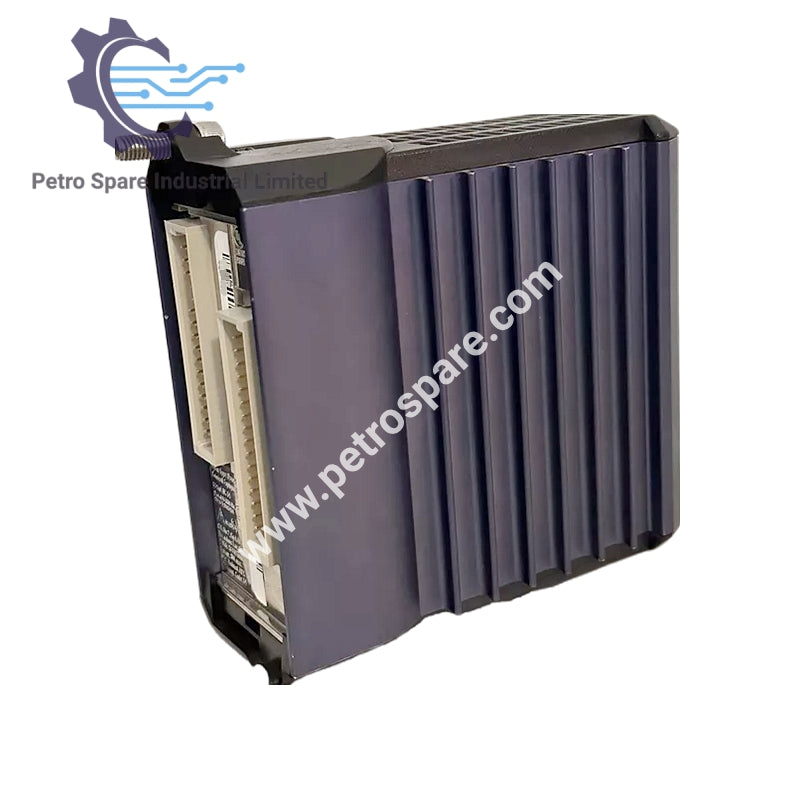

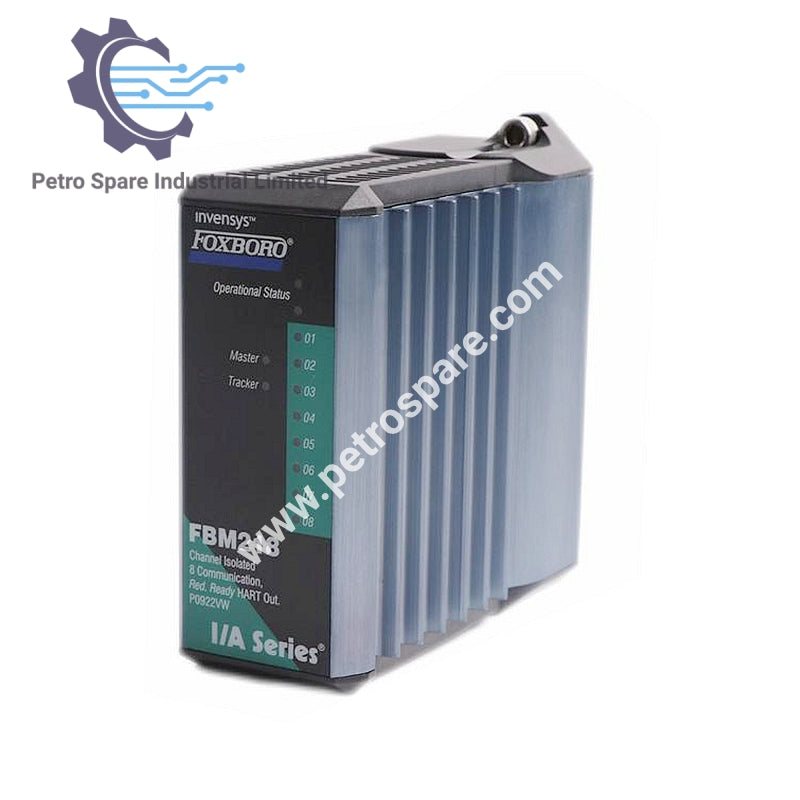

FBM218 P0922VW

Ümumi Baxış

The FBM218 P0922VW HART uyğun alətlərlə əlaqə üçün nəzərdə tutulmuş redundant çıxış moduludur və sənaye nəzarət sistemlərində etibarlı performans təmin edir.

Hissə Nömrələri

• FBM218 MODULU: RH922VW (P0922VW-nin yerinə keçib)

Çəki

• Modul: təxminən 284 q (10 unsiya)

• Termination Assembly: Təxminən 181 q (0.40 lb)

Ölçülər – Modul

• Hündürlük: 102 mm (4 düym)

• Hündürlük (quraşdırma qulaqları daxil olmaqla): 114 mm (4.5 düym)

• En: 45 mm (1.75 in)

• Dərinlik: 104 mm (4.11 in)

Dəstəklənən HART Alət Növləri

• HART Alətləri: HART spesifikasiyalarının 5, 6 və ya 7-ci versiyalarına uyğun

İnterfeys

• Kanallar: 8 izolyasiya olunmuş çıxış kanalı

Cihaza Əlaqə

• Növ: Nöqtədən nöqtəyə, master/slave, asinxron, 1200 baud sürətində yarım-dupleks

• Səhv Yoxlanışı: Hər baytda paritet və hər mesajda 32-bit CRC səhv yoxlanışı

Sahəbus Ünsiyyəti

• Əlaqə: Öz əlaqəli FCM və ya FCP ilə redundant 2 Mbps HDLC sahə avtobusu vasitəsilə əlaqə saxlayır

Güc Tələbləri

• Giriş Gərginliyi Aralığı (Redundant): 24 V DC +5% -10%

• İstehlak: 7 W (maksimum)

• İstinin yayılması: 5 W (maksimum)

İş Şəraiti

• Temperatur:

• Modul: -20-dən +70°C-ə qədər (-4-dən +158°F-ə qədər)

• Termination Assembly - PA: -20-dən +70°C-ə qədər (-4-dən +158°F-ə qədər)

• Əlaqəli Nəm: 5-dən 95%-ə qədər (kondensasiya etməyən)

• Hündürlük: -300-dən +3,000 m-ə qədər (-1,000-dən +10,000 fut-a qədər)

---
