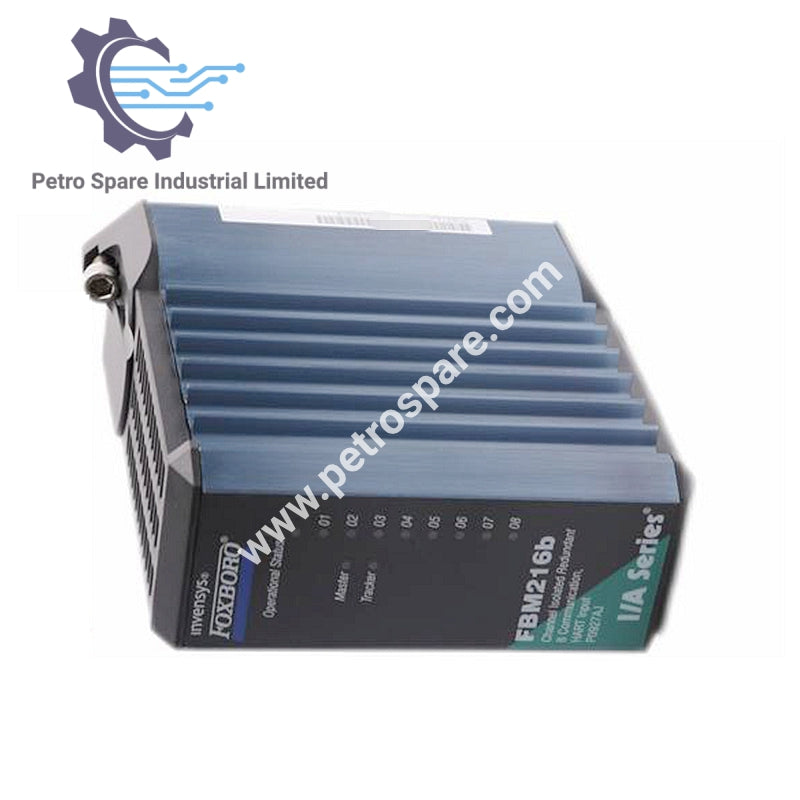

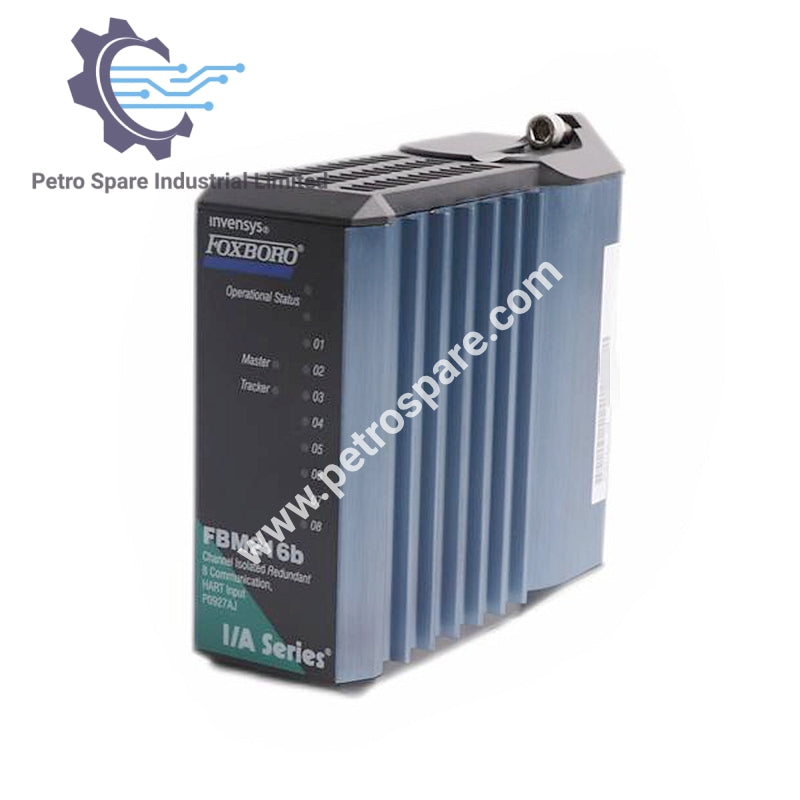

FBM216B P0927AJ

Ümumi Baxış

The FBM216B P0927AJ sahə qurğuları ilə interfeys üçün nəzərdə tutulmuş rabitə giriş moduludur, etibarlı məlumat ötürülməsi və HART FSK fiziki qat spesifikasiyalarına uyğunluq təmin edir.

Hissə Nömrələri

• FBM216B：P0927AJ

Çəki

• Modul: təxminən 284 q (10 unsiya)

• Termination Assembly: Təxminən 181 q (0.40 lb)

Ölçülər – Modul

• Hündürlük: 102 mm (4 düym)

• Hündürlük (quraşdırma qulaqları daxil olmaqla): 114 mm (4.5 düym)

• En: 45 mm (1.75 in)

• Dərinlik: 104 mm (4.11 in)

Maksimum Məsafə (FBM216B-dən Sahə Qurğusuna)

• HART FSK fiziki qat spesifikasiyası HCF_SPEC-54, Reviziya 8.1-ə uyğundur

• Məsafə: 3030 m-ə qədər (10,000 fut)

Daxili Dövrə Təchizatı Uyğunluğu

• Sonlandırma Qurğusunda Gərginlik: 20.5 mA-də minimum 18.5 V DC

• Cari Girişlər: Hissə Müqaviməti: 280 Ω ±0.02%

• Ümumi Giriş Müqaviməti, Təkrarlama Adapteri Daxil olmaqla:

• Xarici Gücləndirilmiş: 282 Ω

• Daxili Gücləndirilmiş: 302 Ω

Sahəbus Ünsiyyəti

• Əlaqəli FCM və ya FCP ilə təkrarlanan 2 Mbps modul Fieldbus vasitəsilə əlaqə saxlayır

Güc Tələbləri

• Giriş Gərginliyi Aralığı (Redundant): 24 V DC +5% -10%

• İstehlak: 7 W (maksimum)

• İstilik yayılması: 4 W (maksimum)

---
