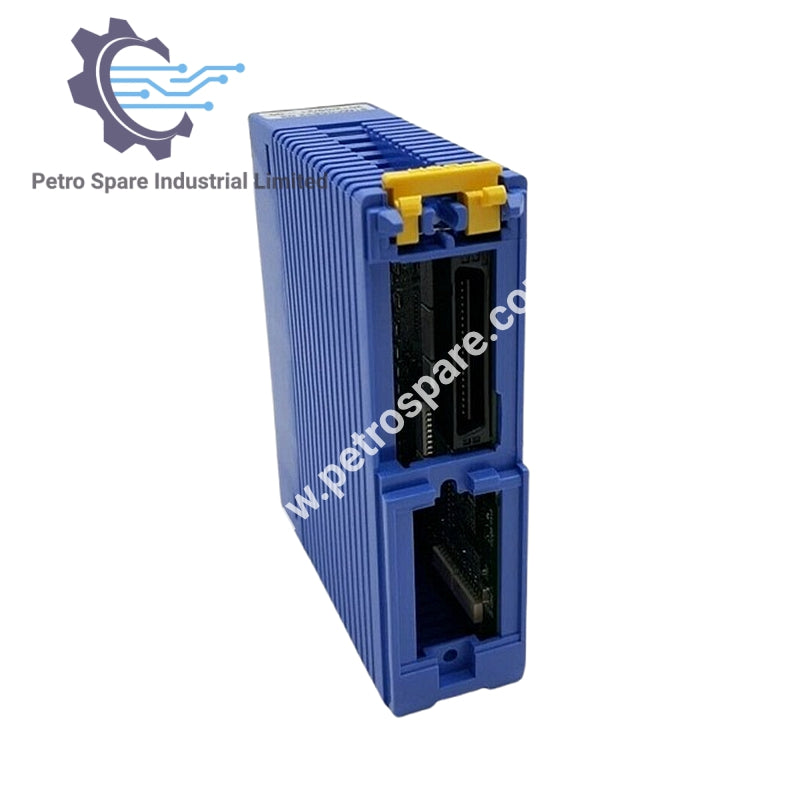

F3WD64-3P

Ümumi baxış

• Model: F3WD64-3P

• Tip: Rəqəmsal giriş/çıxış modulu

• İstehsalçı: Yokogawa

• Kanallar: 32 giriş + 32 çıxış (cəmi 64)

• Xarici bağlantı: İki 40-pinli konnektor

Giriş spesifikasiyası

• Girişlərin sayı: 32 nöqtə (Terminal №-ləri 01–32)

• Ümumi girişlər: 8 nöqtə/ümumi

• İzolyasiya üsulu: Fotocüt AC izolyasiyası (xarici terminallar ilə daxili dövrə arasında 1 dəqiqə ərzində 1500 V AC)

• Nominal giriş gərginliyi: 24 VDC

• İşçi giriş gərginliyi diapazonu: 20.4–26.4 VDC

• Giriş cərəyanı:

  • AKTİV: ≥3.2 mA (minimum 16 VDC-də)

  • SÖNÜLÜ: ≤0.9 mA (maks. 5.8 VDC-də)

• Reaksiya müddəti:

  • SÖNÜLÜ → AKTİV: seçilə bilən (0 μs, 62.5 μs, 250 μs, 1 ms)

  • AKTİV → SÖNÜLÜ: yuxarıdakı ilə eyni

• İnterrupt: yoxdur

• Maks. eyni vaxtda girişlər nisbəti: 60%

Çıxış spesifikasiyası

• Çıxışların sayı: 32 nöqtə (Terminal №-ləri 33–64)

• Çıxış tipi: Tranzistor kontaktı (sink tipi)

• Ümumi xətt tipi: 8 nöqtə/ümumi

• İzolyasiya üsulu: Fotocüt izolyasiyası

• Nominal yük gərginliyi: 24 VDC

• İşçi yük gərginliyi diapazonu: 20.4–26.4 VDC

• Maks. yük cərəyanı: 0.1 A/nöqtə, 0.4 A/ümumi

• Reaksiya müddəti:

  • AKTİV → SÖNÜLÜ: ≤1 ms

  • SÖNÜLÜ → AKTİV: ≤1 ms

• Söndürülmüş vəziyyətdə sızma cərəyanı: ≤0.1 mA

• Qoruyucular: Həddindən artıq qızma zamanı söndürmə, qısaqapanmadan qorunma, gərginlik sıçrayışlarını məhdudlaşdıran dövrə

Elektrik spesifikasiyası

• Xarici enerji təchizatı: 24 VDC, 55 mA

• Cərəyan sərfiyyatı: 170 mA @ 5 VDC

• Giriş/çıxış vəziyyətinin göstəricisi: LED indikatorları

Mexaniki spesifikasiya

• Ölçülər (H × W × D): 28.9 × 100 × 83.2 mm

• Çəki: 120 g

---
