1C31227G01

Ümumi Baxış

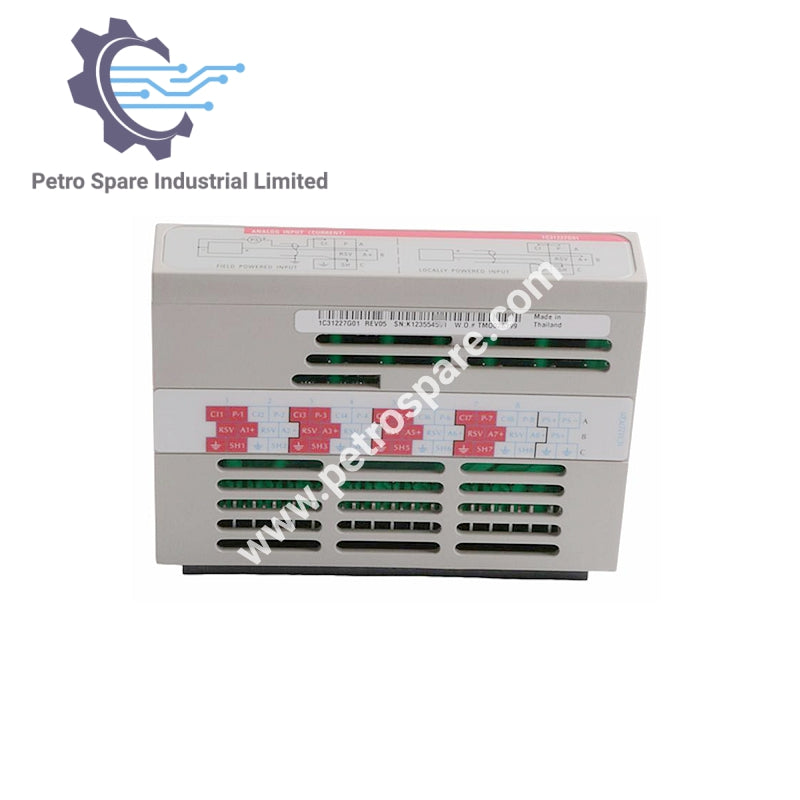

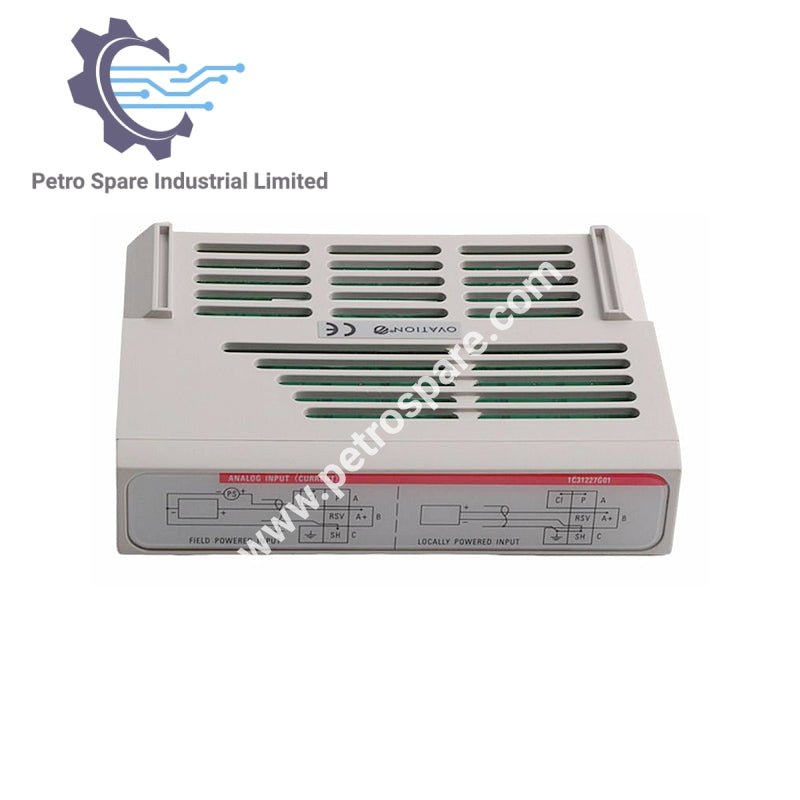

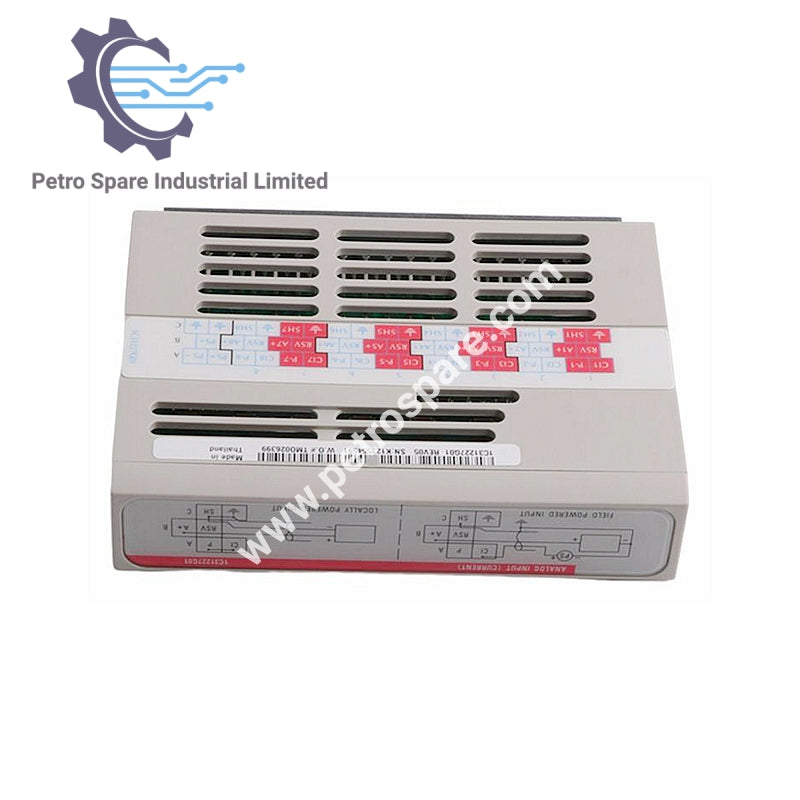

 Emerson Ovation 1C31227G01 Ovation DCS sistemlərində dəqiq və etibarlı siqnal əldə etmək üçün nəzərdə tutulmuş 8-kanallı analoq giriş moduludur. O, bir neçə giriş diapazonunu dəstəkləyir və sənaye tətbiqləri üçün möhkəm diaqnostika və izolyasiya təmin edir.

Giriş Spesifikasiyaları

• Kanalların sayı: 8

• Giriş diapazonu: 4–20 mA, ±1 V

• Qətnamə: Qrup 1: 14 bit; Qrup 2: 13 bit + İşarə

• Giriş impedansı: 3-dən 10 MΩ

• Numunə götürmə sürəti:

• Dəqiqədə minimum 20 nümunə (60 Hz rədd etmə)

• Dəqiqədə minimum 25 nümunə (50 Hz rədd etmə)

Dəqiqlik və Kalibrləmə

• Dəqiqlik (@25°C): ±0.10% tam diapazon ±½ LSB (99.7% etibar)

• Temperatur əmsalı: ±0.24% tam diapazon (0-dan 60°C-ə qədər)

• Özünü kalibrləmə: Ovation Kontroller tərəfindən tələb olunduqda

Diaqnostika və İzolyasiya

• Diaqnostika: Daxili qüsurlar, diapazon xaricində aşkarlama, cərəyan girişləri üçün açıq dövrə aşkarlama

• Dielektrik izolyasiya:

• Kanaldan kanala: 1000 V AC/DC

• Kanaldan lojiqaya: 1000 V AC/DC

Enerji İstehlakı

• Əsas enerji: Tipik 2.4 W, maksimum 3.125 W

• Yardımçı enerji: Tipik 3.84 W (hər biri 20 mA olan 8 giriş)

---
