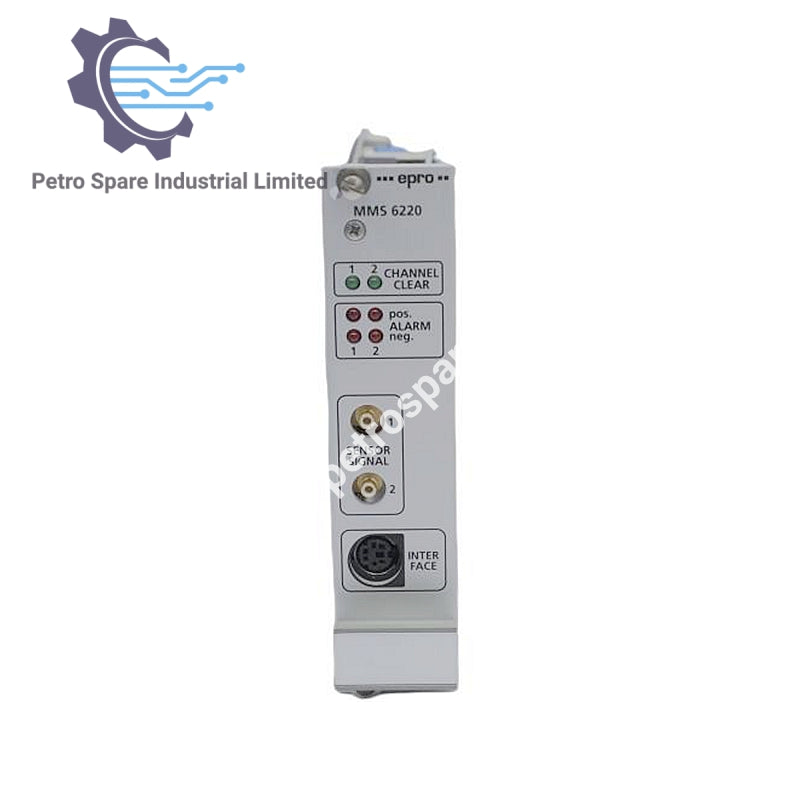

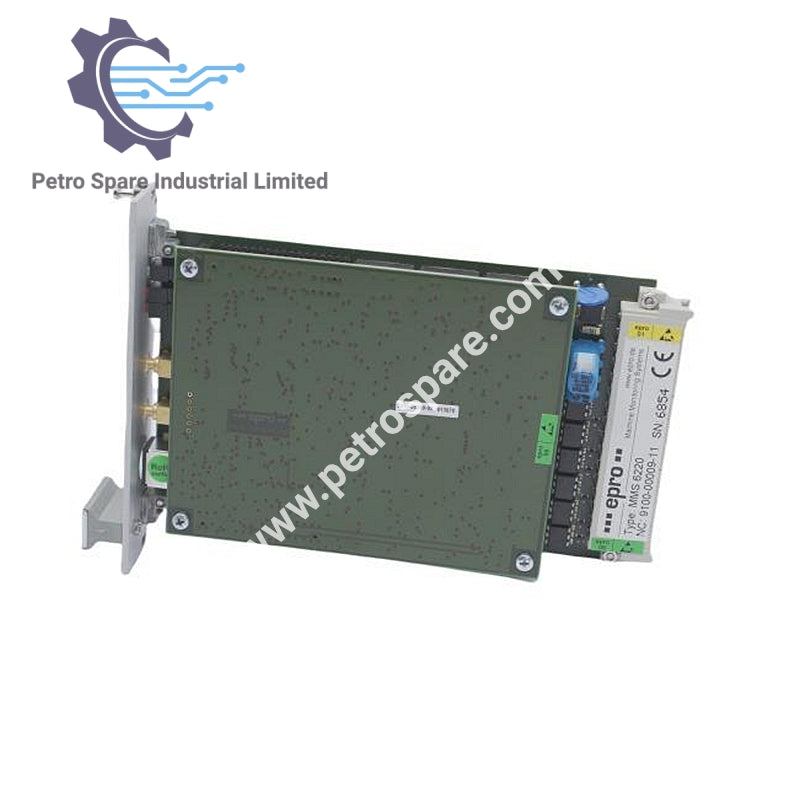

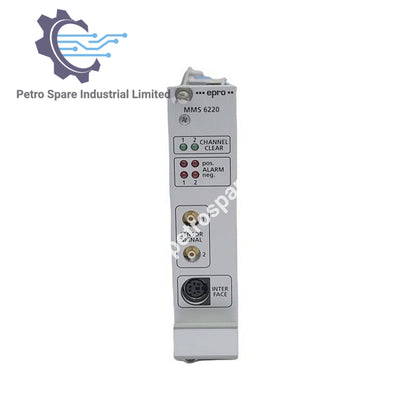

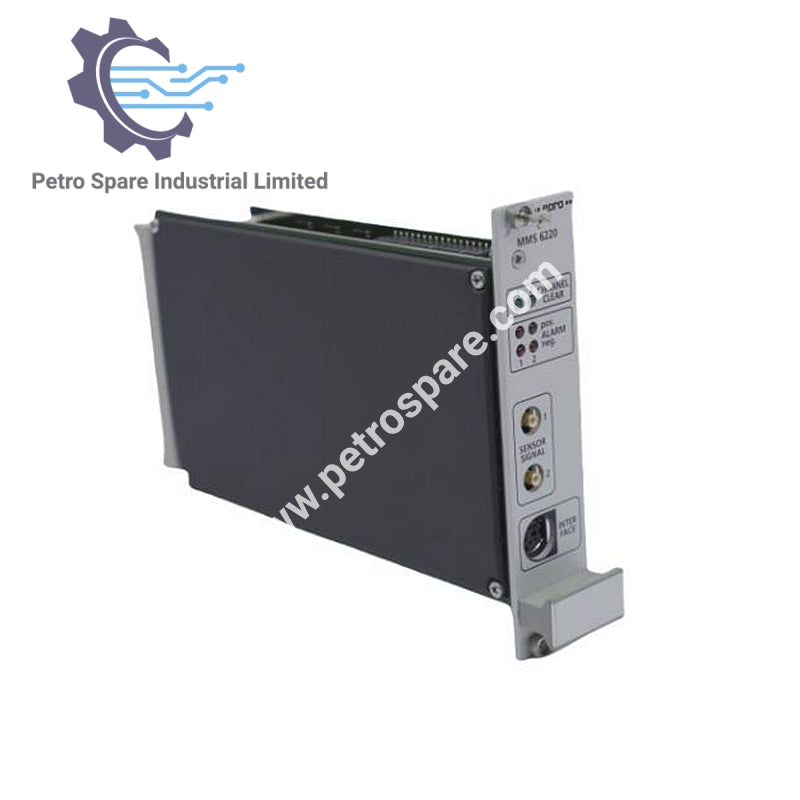

MMS 6220

Ümumi Baxış

MMS 6220 Emerson Epro-nun turbinlərdə və fırlanan maşınlarda ox eksentrisitetinin dəqiq ölçülməsi üçün ikikanallı eksentrisitet monitorudur.

Sensör Girişləri

• Kanallar: 2 müstəqil eddy-cərəyan girişləri

• Növ: Diferensial, qalvanik izolyasiyalı

• Giriş impedansı: ≥100 kΩ

• Gərginlik diapazonu: -1-dən -23 V DC

• Tezlik diapazonu: 0.017–70 Hz (1.02–4200 rpm)

• Siqnal diapazonu: 0–400 mV pik (min), 0–8000 mV pik (maks)

İdarəetmə Girişləri

• Açar impuls girişi: Hər dövr üçün 1 impuls, 24 V loqika

• Giriş müqaviməti: ≥30 kΩ

• Impuls müddəti: Min. 10 µs, kənar tetiklemeli

• Gərginlik girişləri: 2 kanal, 0–10 V, 10-bit dəqiqlik

Enerji Təchizatı

• Redundans: Diyodlar vasitəsilə iki ayrılmış giriş, ən azı biri tələb olunur

• Gərginlik: 18–31.2 V DC (IEC 654-2, DC4 sinfi)

• Enerji sərfi: Maks. 6 W (24 V-da 250 mA)

• Sistem tutumu: RS-485 avtobusunda 31 modul / 62 kanaladək

Ölçülər və Çəki

• En: 30.0 mm (6 TE)

• Hündürlük: 128.4 mm (3 HE)

• Uzunluq: 160.0 mm

• Xalis çəki: ~320 g

---
