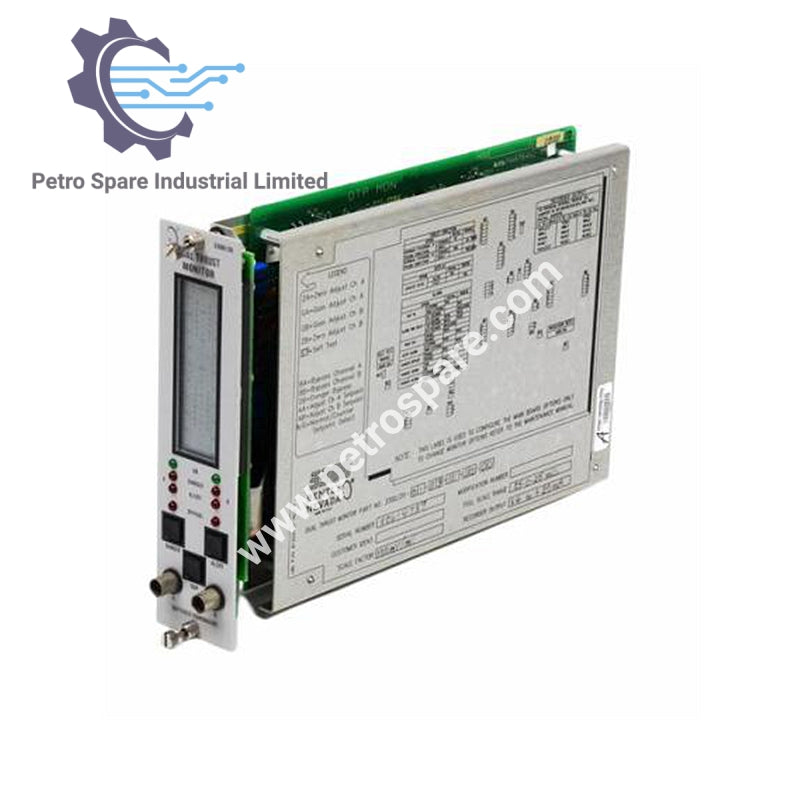

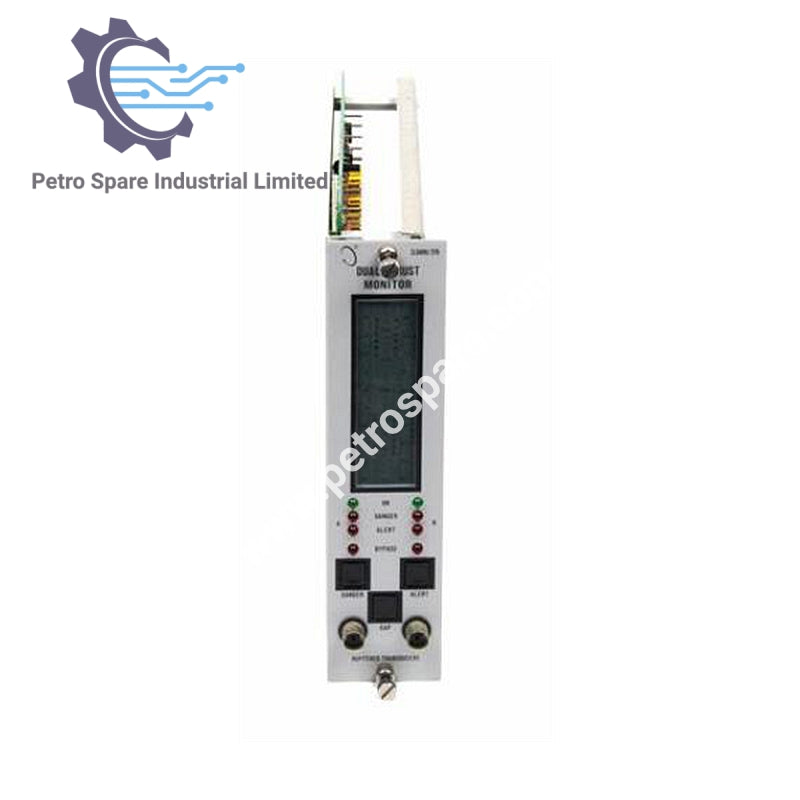

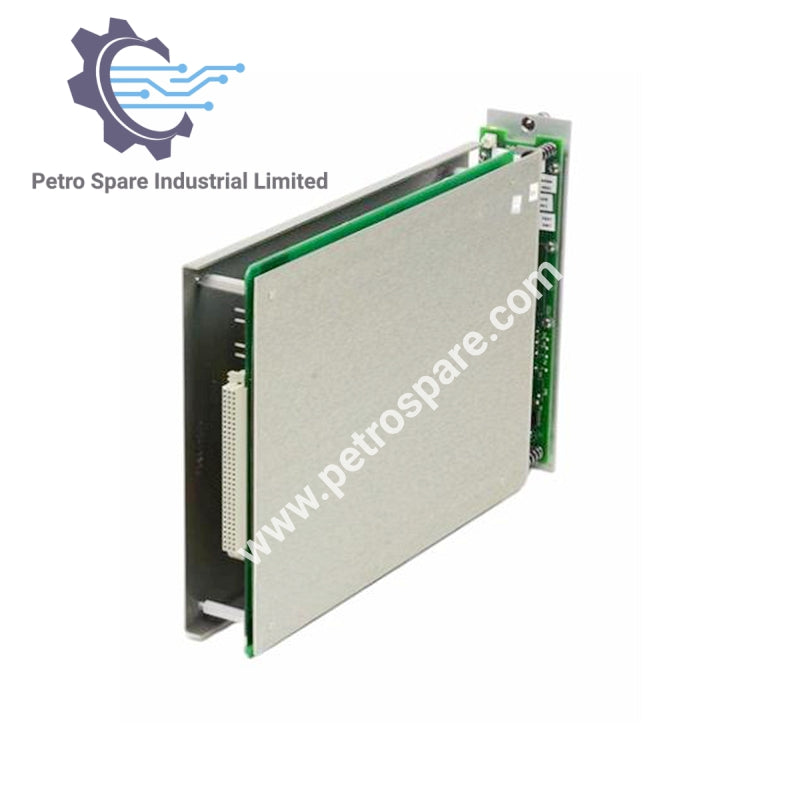

3300/20

Ümumi Baxış

• Model: 3300/20
• Növ: İkiqat Təkan Mövqe Monitoru
• İstehsalçı: Bently Nevada

Girişlər

• Siqnal: Bir və ya iki yaxınlıq probu siqnal girişlərini qəbul edir.
• Giriş İmpedansı: 10 kΩ.
• Həssaslıq:
  • İstifadəçi tərəfindən proqramlaşdırıla bilən 200 mV/mil (8 V/mm) və ya 100 mV/mil (4 V/mm).

Güc

• Nominal İstehlak: 1.5 vatt.

Siqnal Kondisionerləşdirmə

• Dəqiqlik:
  • Tam miqyasın ±0.33%-i daxilində tipik,
  • +25°C (+77°F) temperaturda maksimum ±1%.

Çıxışlar

• Qeydiyyatçı Çıxışları:
  • İstifadəçi tərəfindən proqramlaşdırıla bilən:
    • +4-dən +20 mA-ə,
    • 0-dan -10 Vdc-ə, və ya
    • +1-dən +5 Vdc-ə.
  • Çıxışlar proqramlaşdırılmış monitor tam miqyasına mütənasibdir.
  • Hər kanal üçün müstəqil qeydiyyatçı çıxışları.
  • Qeydiyyatçı çıxışlarında qısaqapanmalardan monitor əməliyyatı təsirlənmir.
• Qeydiyyatçı Dəqiqliyi (+25°C / +77°F-də):
  • +4-dən +20 mA-ə: Siqnalın ±0.7%-i, ±0.09 mA ofset.
  • +1-dən +5 Vdc-ə: Siqnalın ±1.1%-i, ±10 mV ofset.
  • 0-dan -10 Vdc-ə: Siqnalın ±1.1%-i, ±15 mV ofset.
• Çıxış İmpedansı (gərginlik çıxışları): 100 Ω (minimum yük müqaviməti: 10 kΩ).
• Gərginlik Uyğunluğu (cərəyan çıxışları): Yük üzərində 0-dan +12 Vdc diapazonu.
  • Yük müqaviməti: +4-dən +20 mA seçimində 0-dan 600 Ω.
• Buferli Transduser Çıxışları:
  • Ön paneldə hər kanal üçün bir koaksial konnektor.
  • Arxa paneldə hər kanal üçün bir terminal bağlantısı.
  • Hamısı qısaqapanmaya qarşı qorunur.
• Çıxış İmpedansı: 100 Ω.
• Transduser Təchizatı Gərginliyi:
  • İstifadəçi tərəfindən proqramlaşdırıla bilən -24 Vdc və ya -18 Vdc.
  • Fərdi monitor dövrə lövhəsində cərəyan məhdudlaşdırılmışdır.

Siqnal Xəbərdarlıq Nöqtələri

• Xəbərdarlıqlar: Hər iki xəbərdarlıq (Alert və Danger) iki tərəfli (normal və əks)dir.
• Tənzimləmə:
  • Rəqəmsal olaraq tam miqyasın 0-dan 100%-ə qədər tənzimlənir.
  • Xəbərdarlıqlar təyin edildikdən sonra tam miqyasın 0.39%-i daxilində təkrarlana bilir.
  • LCD qətnaməsi daxilində təyin edilir (±1.6%).

Fiziki

• Məkan Tələbləri: Bir rəf mövqeyi (yalnız Güc Təchizatı və Sistem Monitoru üçün ayrılmış 1 və 2 mövqelər istisna olmaqla).
• Çəki: 1 kq (2.2 lbs.).
