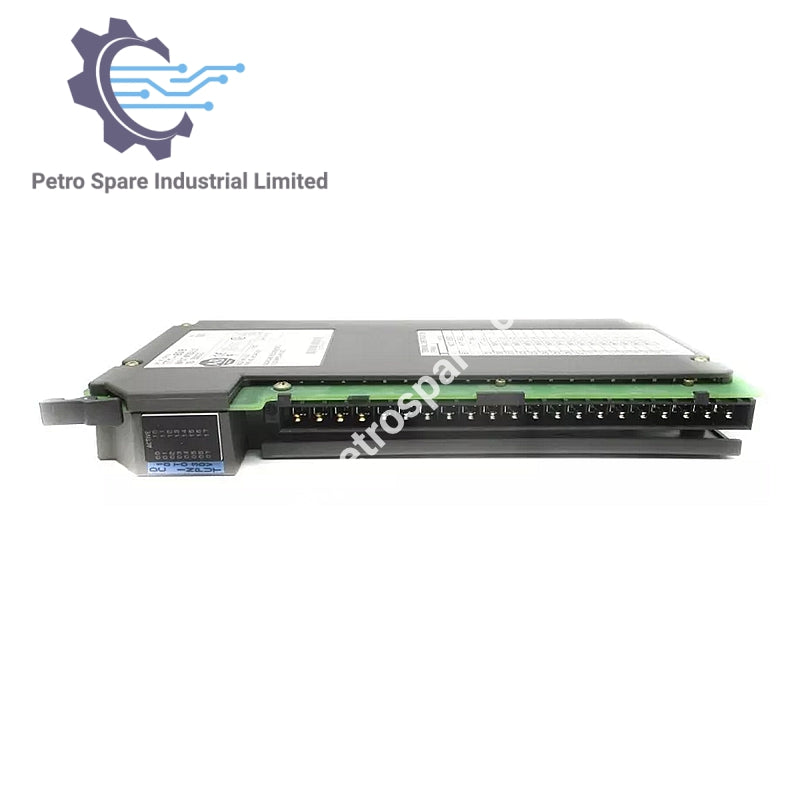

1771-IBD

Ümumi Baxış

• Model: 1771-IBD

• Marka: Allen-Bradley

• Modul Növü: Rəqəmsal DC Giriş Modulu

• Seriya: 1771 Məhsul Bülleteni

• Girişlərin sayı: 16

• İşləmə Gərginliyi Aralığı: 10-dan 30 VDC-ə qədər

• Uyğun Şassi: 1771-A1, -A2 və -A4 istisna olmaqla bütün 1771 I/O şassiləri

Elektrik Texniki Xüsusiyyətləri

Spesifikasiya	Dəyər
Giriş Gecikməsi (BAĞLI-dan AÇIQ-a)	1 ms
Giriş Gecikməsi (AÇIQ-dan BAĞLI-ya)	1 ms və ya 6 ms
Güc İtirməsi	7.3 Vatt (maks.), 1.0 Vatt (min.)
İstilik Dağılımı	24.7 BTU/saat (maks.), 3.4 BTU/saat (min.)
Arxa Panel Cərəyanı (24 Voltda)	130 mA @ 5V DC +5%
Maksimum DC Off-Dövrə Cərəyanı	2.0 mA
Gərginlik Kateqoriyası	10-dan 60 V DC, Sink (Mənbə Yükü)
DC İşləmə Gərginliyi	10-dan 30 VDC

Uyğunluq

• Açarlaşdırma: 10 ilə 12 arasında; 16 ilə 18 arasında

• Sahə Qurğu Qolu: Cat. No. 1771-WH

• Qurğu Qolu Vida Torku: 7-9 düym-funt

Ölçülər və Çəki

Spesifikasiya	Dəyər
Ölçülər	3.5 x 6.5 x 2.0 düym (89 x 165 x 51 mm)
Çəki	Mövcud deyil

Siqnal Gecikməsi

• Tipik DC Siqnal Gecikməsi (ON): N/A

• Tipik DC Siqnal Gecikməsi (OFF): N/A

• Tipik AC Siqnal Gecikməsi (OFF): 20 (+/- 15) millisekund

---
