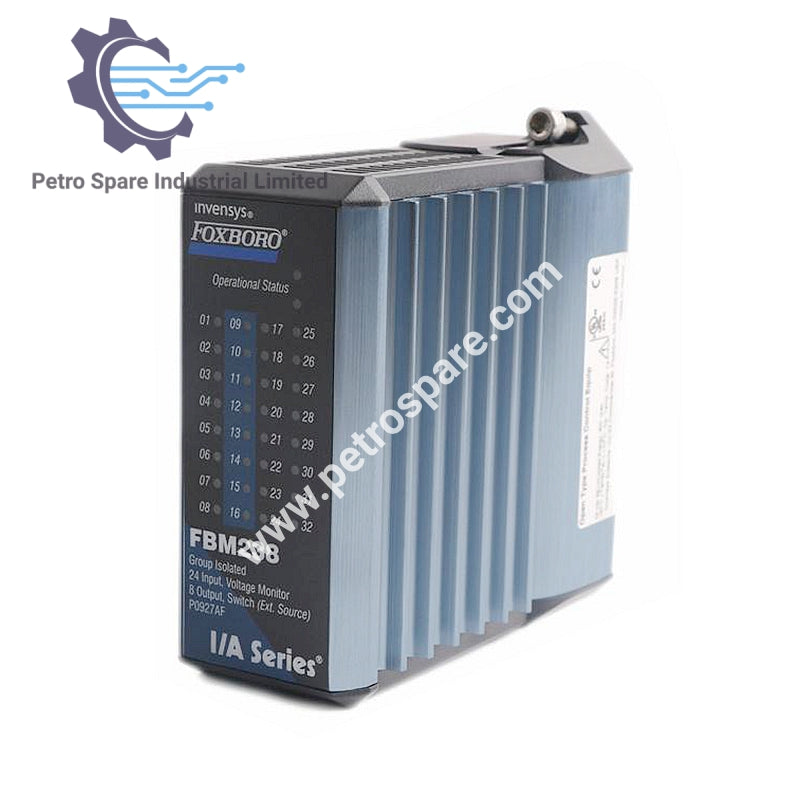

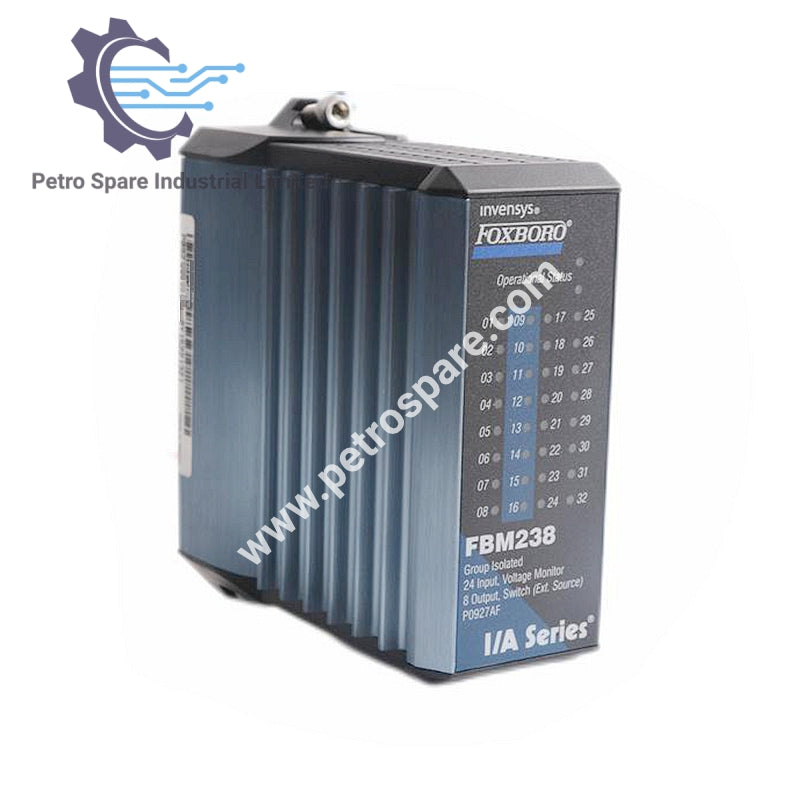

FBM238

Ümumi Baxış

FBM238: Sənaye tətbiqləri üçün izolyasiyalı rəqəmsal giriş və çıxış kanalları ilə ayrılmış 24DI/8DO İnterfeys Modulu.

Giriş/Çıxış Kanalları

• Giriş Kanalları: 24 qrup izolyasiyalı rəqəmsal giriş kanalları.

• Çıxış Kanalları: 8 qrup izolyasiya olunmuş rəqəmsal çıxış kanalları.

Gərginlik və Cərəyan

• Giriş Gərginliyi (Maksimum): 30 V dc.

• Yandırılmış Vəziyyət Gərginliyi: 15-dən 30 V dc-ə qədər.

• Söndürülmüş Vəziyyət Gərginliyi: 0-dan 5 V dc-ə qədər.

• Yandırılmış Vəziyyət üçün Cari Giriş: 30 V dc-də maksimum 2.3 mA.

• Mənbə Müqavimət Limitləri:

• Yandırılmış Vəziyyət: 15 V dc-də maksimum 1 kΩ.

• Söndürülmüş Vəziyyət: 30 V dc-də minimum 100 kΩ.

Filtr/Debounce Vaxtı

• Konfiqurasiya edilə bilən (Filtrləmə yoxdur, 4, 8, 16 və ya 32 ms).

Ünsiyyət

• Modul Fieldbus vasitəsilə əlaqəli FCM və ya FCP ilə ünsiyyət qurur.

Güc Tələbləri

• Giriş Gərginliyi Aralığı: 24 V dc +5%, -10%.

• Modul İstehlakı: 24 V dc-də maksimum 2.65 W.

• İstinin Yayılması: 2 A ümumi yük və bütün girişlər 30 V dc olduqda maksimum 5.3 W.

Kütlə və Ölçülər

• Modulun Çəkisi: təxminən 284 g (10 oz).

• Modul Ölçüləri:

• Hündürlük: 102 mm (4 in), montaj qulaqları daxil olmaqla 114 mm (4.5 in).

• En: 45 mm (1.75 in).

• Dərinlik: 104 mm (4.11 in).

---
