1756-IH16I

Təsvir

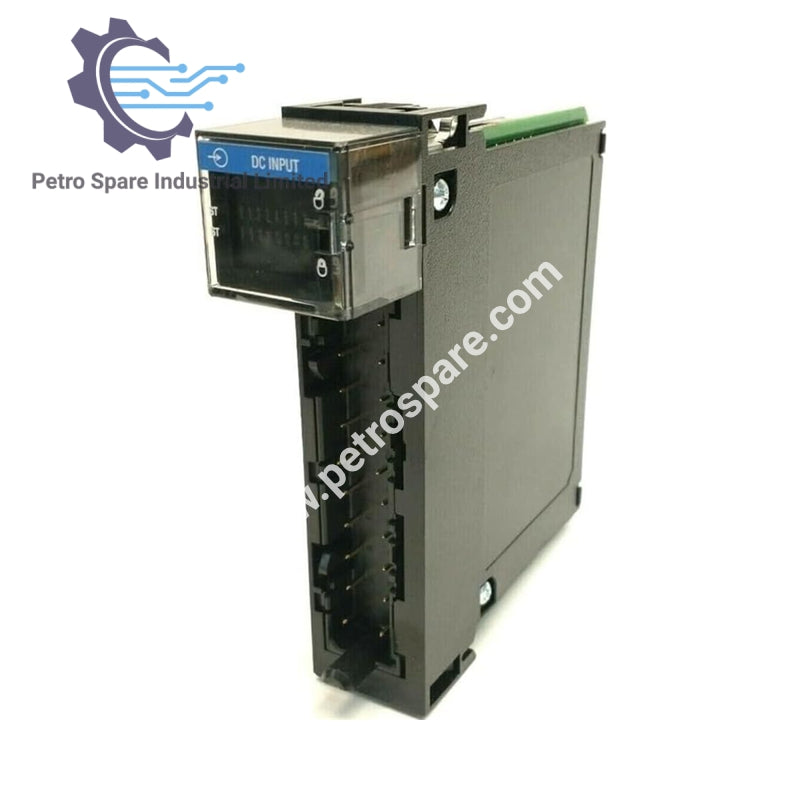

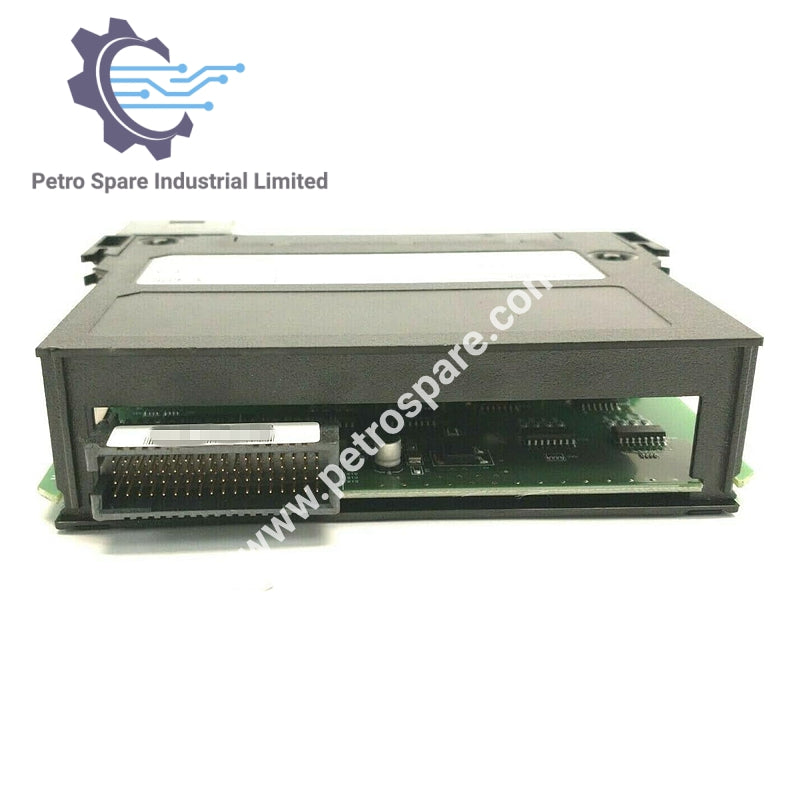

1756-IH16I ControlLogix sistemləri üçün Rəqəmsal İzolyasiya Edilmiş Giriş Modulu olub, 16 ayrı-ayrı izolyasiya edilmiş giriş və nöqtə başına izolyasiya xüsusiyyətinə malikdir.

Ümumi Məlumat

• Marka: Allen-Bradley

• Seriya: ControlLogix

• Modul Növü: Rəqəmsal İzolyasiya Edilmiş Giriş

Spesifikasiyalar

• Girişlər: 16 ayrı-ayrı izolyasiya edilmiş nöqtə

• Giriş Gərginliyi: 125V DC sink-mənbə

• İşləmə Gərginliyi Aralığı: 90-146V DC

• Giriş Gecikmə Vaxtı: 6 ms əlavə seçilmiş filtr vaxtı

• Minimum İşləmə Cərəyanı: 90V DC-də 1 mA

• Maksimum İşləmə Cərəyanı: 146V DC-də 3 mA

• Maksimum Giriş Cərəyanı (Söndürülmüş Halda): 0.8 mA

• Güc İtirməsi (Maks): 60°C-də 5W

• Arxa Panel Cərəyanı (5V): 125 mA

• Arxa Panel Cərəyanı (24V): 3 mA

Fiziki və Ətraf Mühit

• Çıxarıla Bilən Terminal Blokları: 1756-TBCH, 1756-TBS6H

• Maksimum Başlanğıc Cərəyanı: 250 mA

• Termal İtirmə: 17.05 BTU/saat

• Davamlı İzolyasiya: Girişlər arasında 250V

• İş Halında Gərginlik Aralığı:

• 30°C-də 90-146V DC (16 kanal açıq)

• 60°C-də 90-125V DC (16 kanal açıq)

• 55°C-də 90-132V DC (14 kanal açıq)

• 50°C-də 90-146V DC (12 kanal açıq)

---
