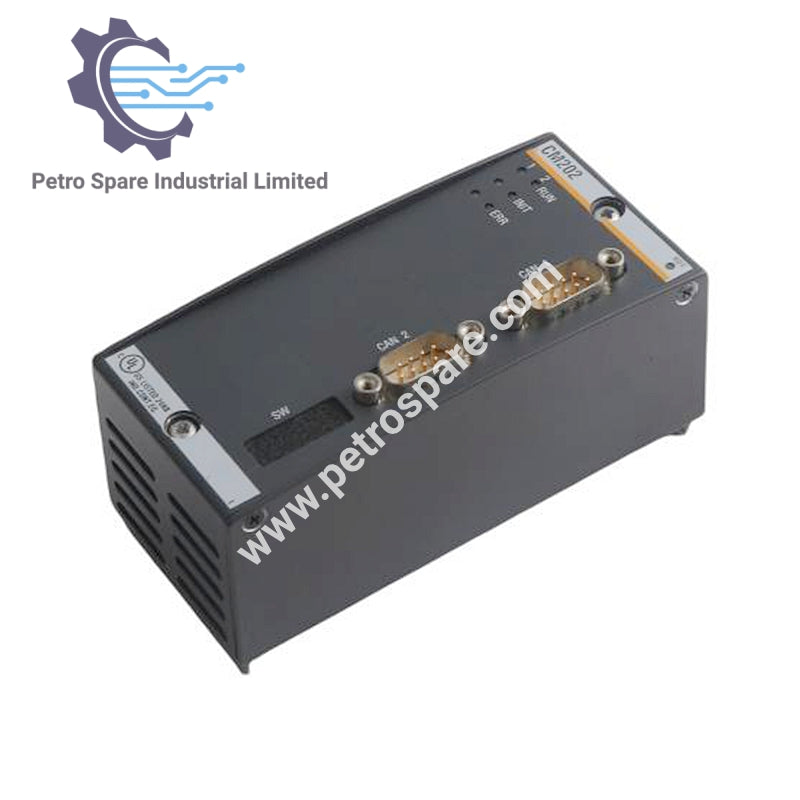

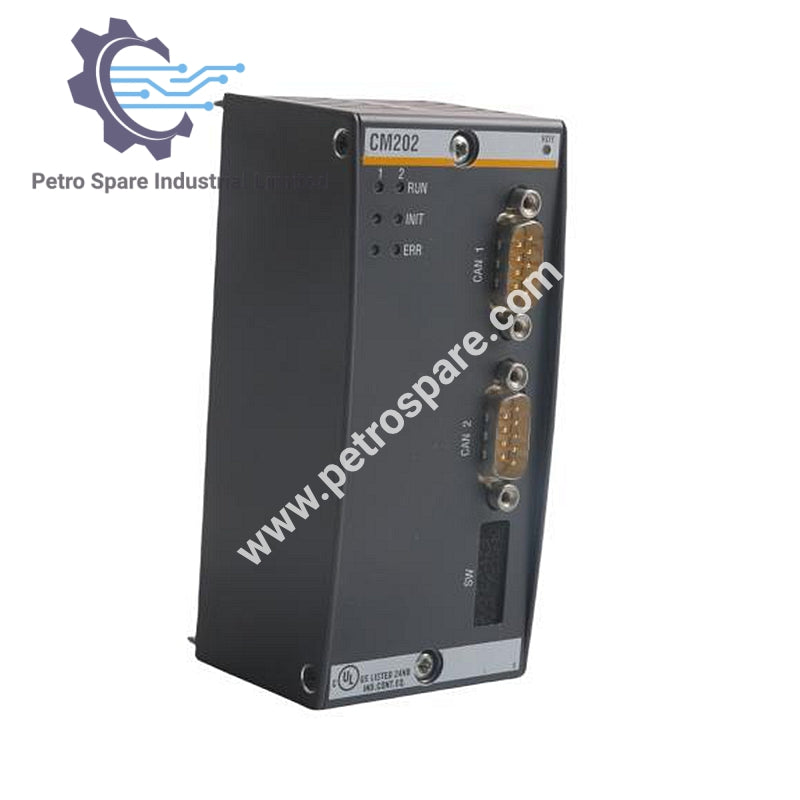

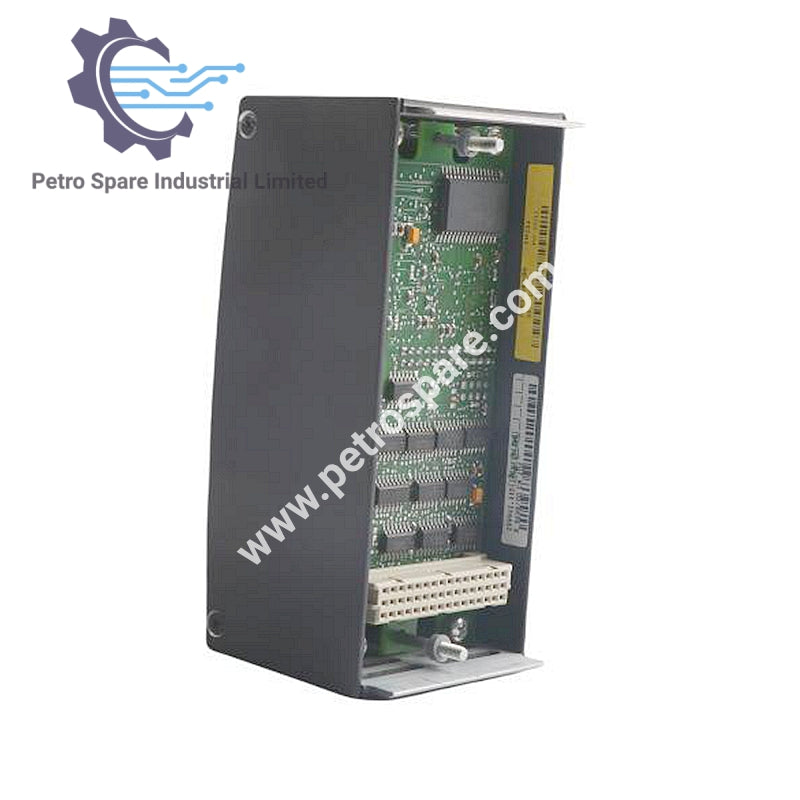

CM202

Ümumi Baxış

• Model: CM202
• İstehsalçı: Bachmann
• Məhsul Növü: CAN-Master Modulu

Sistem İnteqrasiyası

• M1 nəzarətçi üçün Maks. say: 4
• CAN avtobuslarının sayı: Modula görə 2, M1 nəzarətçiyə görə 8
• Ünvanların Maks. sayı: Şəbəkəyə görə 127
• Protokol: CANopen, SAE J1939, NMEA 2000
• Cari istehlak: 320 mA / 5 VDC

CAN İnterfeysi

• Baud sürəti: 10 k-dan 1 Mbaud-a qədər
• Avtobus uzunluğu: Maks. 5000 m
• Qoşulma: 2x 9-pin D-Sub dişi konnektorlar
• Pin təyinatı: CiA DS 102 / 4-ə uyğun
• Siqnal səviyyəsi: CiA DS 102 / 4-ə uyğun
• Sistemdən qalvanik izolyasiya: 500 V

Diaqnostika

• Sistem dəyişənləri: Avtobus yüklənməsi, pik yüklənmə (%), çərçivə sayğacları, səhv sayğacları, nəzarətçi vəziyyət registrləri
• Telegram qeydiyyatı: Daxili protokol snifferi, cihaz konsolu vasitəsilə əməliyyat, qeydlərin fayla ixracı; enerji verildikdən sonra qeydiyyatın başlanğıcı konfiqurasiya olunub

Təsdiqlər / Sertifikatlar

• Ümumi: CE, cULus, CCC
• Dəniz: DNV, LR, ABS, BV

---
