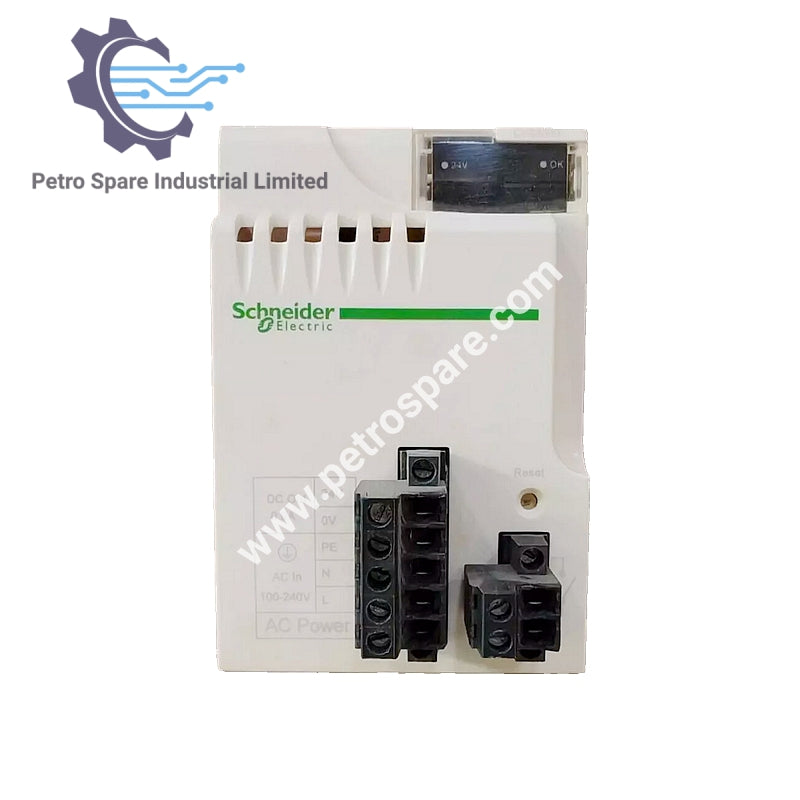

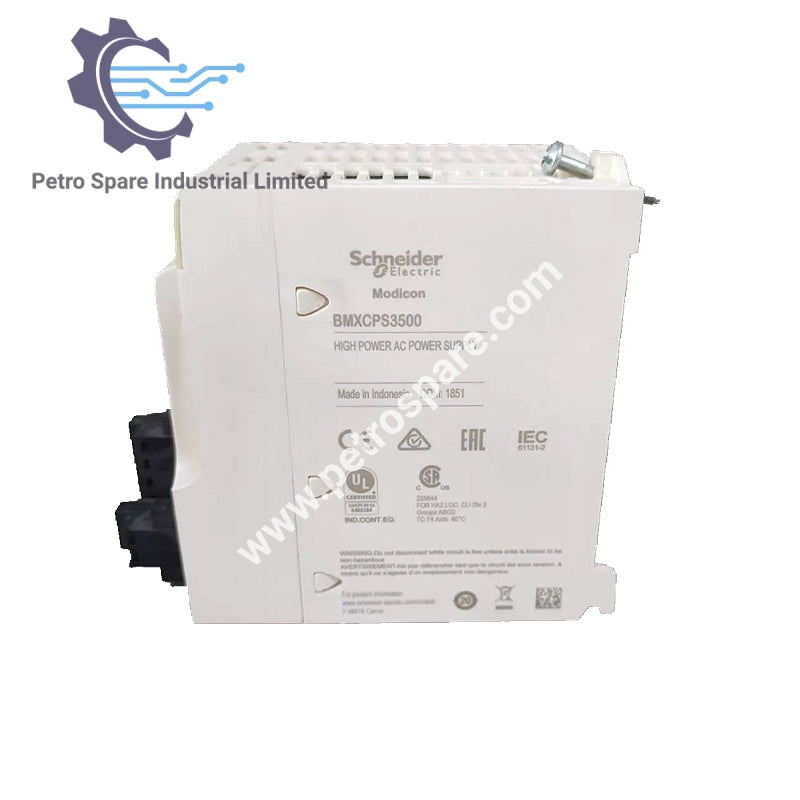

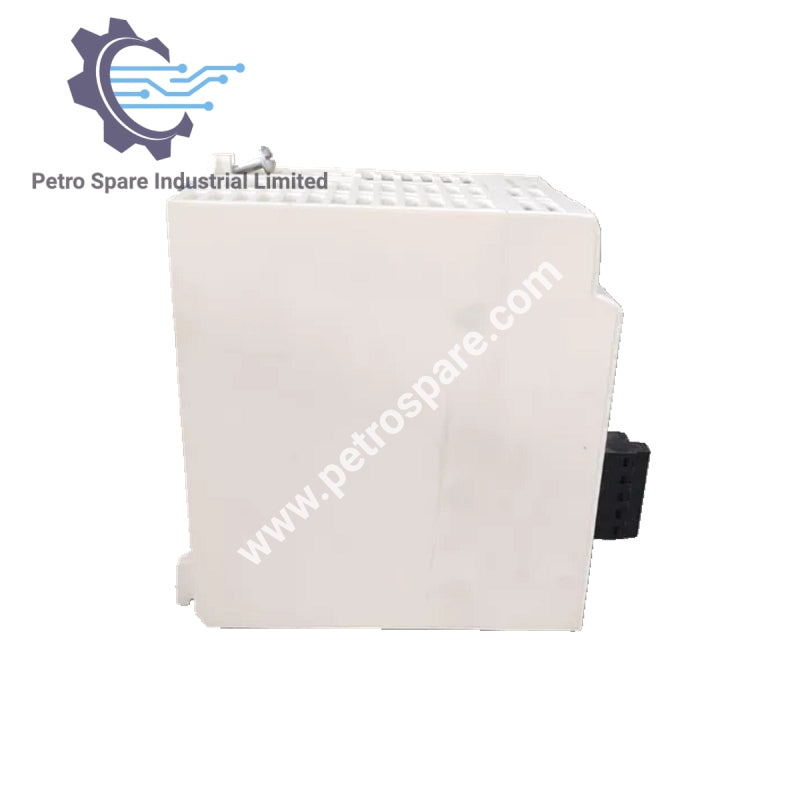

BMXCPS3500

Ümumi Baxış

• Model: BMXCPS3500
• Növ: Güc Təchizatı Modulu
• Platforma: Modicon X80
• Əsas Gərginlik: 100...240 V AC
• İkincil Güc:
  • 15 W (3.3 V DC I/O modul məntiqi güc təchizatı)
  • 21.6 W (24 V DC sensor güc təchizatı)
  • 31.2 W (24 V DC I/O modul güc təchizatı və prosessor)

Giriş və Qoruma

• Əsas Gərginlik Limiti: 85...264 V
• Şəbəkə Tezliyi: 50/60 Hz
• Şəbəkə Tezliyi Limitləri: 47...63 Hz
• Görünən Güc: 0.07 kVA
• Giriş Cərəyanı:
  • 0.52 A (240 V)
  • 1.04 A (115 V)
• Başlanğıc Cərəyanı:
  • 30 A (120 V)
  • 60 A (240 V)
• Aktivləşdirmə I²t:
  • 1 A².s (120 V)
  • 3 A².s (240 V)
• Aktivləşdirmə It:
  • 0.05 A.s (120 V)
  • 0.07 A.s (240 V)
• Qoruma Xüsusiyyətləri:
  • Daxili sigorta (əsas dövrə)
  • Yüklənmə, həddindən artıq gərginlik və qısaqapanma qoruması (ikincil dövrə)

Çıxış Cərəyanı

• 24 V DC Sensor Güc Təchizatı: 0.9 A
• 24 V DC I/O Modul Güc Təchizatı və Prosessor: 1.3 A
• 3.3 V DC I/O Modul Məntiqi Güc Təchizatı: 4.5 A

Ümumi Məlumat

• Güc İtirməsi: ≤ 8.5 W
• Status LED:
  • Yaşıl (Rack gərginliyi OK)
  • Yaşıl (Sensor gərginliyi)
• Nəzarət Növü: Soyuq yenidən başlatma üçün RESET düyməsi
• Elektrik Bağlantısı:
  • 2-pin (siqnal rele)
  • 5-pin (xətt təchizatı, qoruyucu torpaq, 24 V DC giriş sensoru)
• İzolyasiya Müqaviməti:
  • ≥ 100 MOhm (əsas/torpaq)
  • ≥ 100 MOhm (əsas/ikincil)
• Məhsul Çəkisi: 0.36 kg

---
