BMEXBP0800

Ümumi Baxış

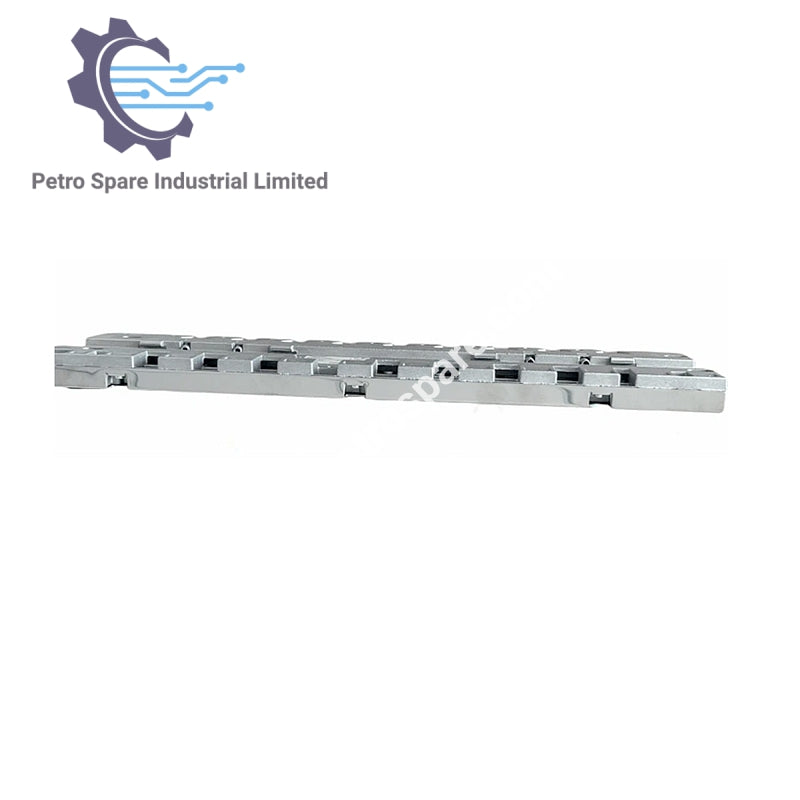

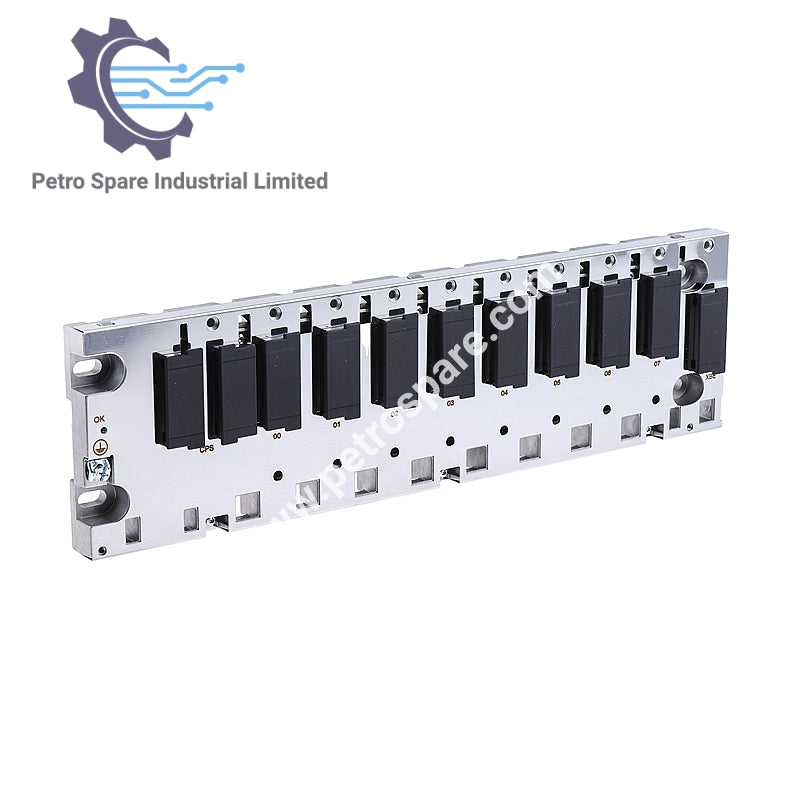

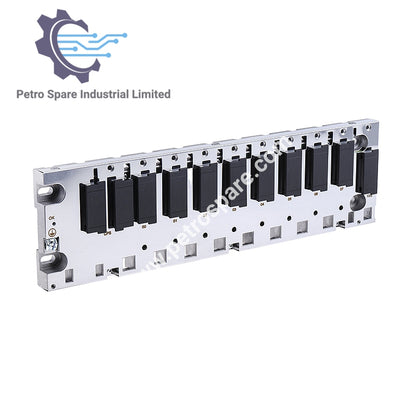

Schneider BMEXBP0800 Modicon X80 seriyasından olan 8-slotlu Ethernet backplane rack-dir, BMX və BME prosessorları, I/O modulları və enerji təchizatı üçün dəstək ilə yüksək performanslı avtomatlaşdırma sistemləri üçün nəzərdə tutulub.

Sistem Konfiqurasiyası

• Seriya: Modicon X80

• Hissə növü: Rack

• Slot konfiqurasiyası: 8 bus X + Ethernet

• Uyğun modullar:

  • BMX prosessoru

  • BME prosessoru

  • Giriş/Çıxış modulları

  • BMXCPS enerji təchizatı

Elektrik Parametrləri

• Enerji istehlakı:

  • 3.3 V DC-də 211 mW

  • 24 V DC-də 3.9 W

• Cari istehlak:

  • 3.3 V DC-də 64 mA

  • 24 V DC-də 164 mA

• MTBF etibarlılığı: 1,297,516 saat

Mexaniki və Montaj

• Elektrik bağlantısı: 1 × XBE genişlənmə konnektoru

• Quraşdırma variantları:

  • Panel üçün 4 vint (0.17–0.25 in / 4.32–6.35 mm)

  • Plata üçün 4 × M6 vint

  • DIN rels klipləri (35 mm simmetrik)

• Net çəki: 1.06 kq (2.34 lb ABŞ)

Ətraf Mühit Reytinqi

• IP qorunması: IP20

• İşləmə temperaturu: 0-dan 60 °C (32-dən 140 °F-ə qədər)

• Nisbi rütubət: 5–95% kondensasiya olmadan

• Uyğunluq direktivləri:

  • 2014/35/EU – Aşağı Gərginlik Direktivi

  • 2014/30/EU – Elektromaqnit Uyğunluğu

---
