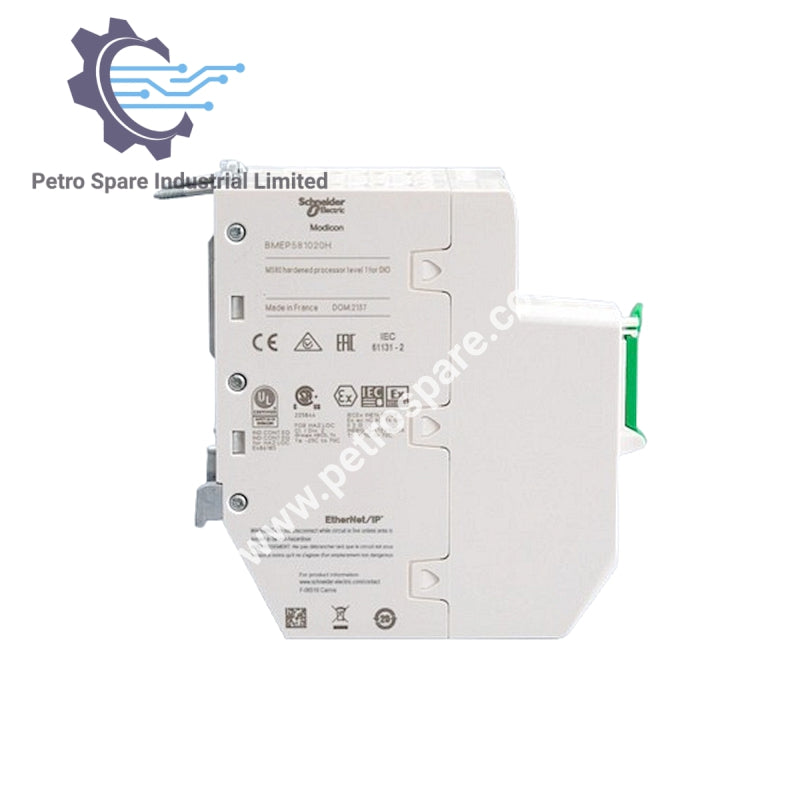

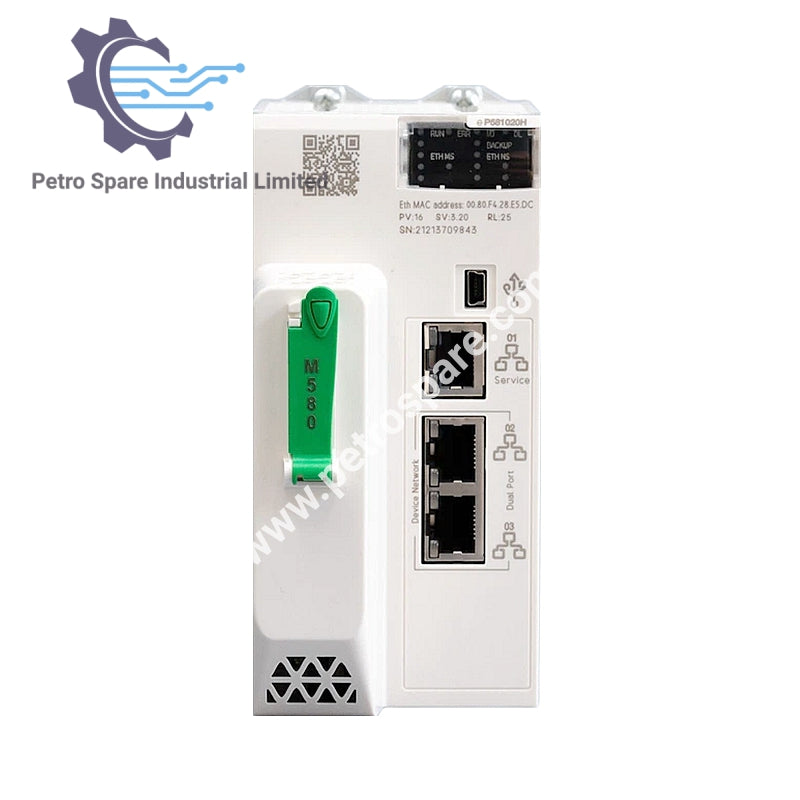

BMEP581020H

Ümumi Baxış

Schneider BMEP581020H Modicon X80 platformasından yüksək performanslı müstəqil prosessor olub, inkişaf etmiş I/O, rabitə və idarəetmə imkanları ilə paylanmış avtomatlaşdırma sistemləri üçün nəzərdə tutulub.

Emal və Yaddaş

• Proqram yaddaşı: 4 MB inteqrasiya olunmuş RAM

• Məlumat yaddaşı: 384 kB inteqrasiya olunmuş RAM

• Sistem yaddaşı: 10 kB inteqrasiya olunmuş RAM

• Məlumat yaddaşı: 4 GB genişlənə bilən flash

• Təlimat sürəti:

  • 30 Kinst/ms (65% Boolean + 35% arifmetik)

  • 40 Kinst/ms (100% Boolean)

I/O və Tətbiq Kanalları

• Yerli diskret I/O tutumu: 1024 nöqtə

• Yerli analoq I/O tutumu: 256 nöqtə

• Tətbiqə xas kanallar (yerli rəf): 36

• Dəstəklənən funksiyalar:

  • Seriyalı əlaqə

  • Sayğac

  • Dəqiq zaman möhürü

  • Hərəkət nəzarəti

  • SSI kodlayıcı

  • HART

  • Proses nəzarəti

  • Nəzarət kanalları

  • Proqramlaşdırıla bilən dövrlər

Əlaqə İnterfeysləri

• İnteqrasiya olunmuş portlar:

  • 1 × Ethernet TCP/IP xidmət portu

  • 2 × Ethernet TCP/IP cihaz şəbəkə portları

  • 1 × USB mini-B

• Paylanmış avadanlıq tutumu: 64 vahid

• Kommunikasiya modul dəstəyi:

  • 2 × Ethernet modulları

  • 2 × AS-Interface modulları

• Kommunikasiya xidmətləri: DIO skaneri

Vəzifə Quruluşu

• Master tapşırıq: 1 tsiklik/periodik

• Hadisə tapşırıqları: 64

• Sürətli tapşırıq: 1 periodik

• Köməkçi tapşırıqlar: 2

Elektrik və Etibarlılıq

• Cari istehlak: 270 mA @ 24 V DC

• MTBF etibarlılığı: 775,000 saat

• Rack dəstəyi: 4 rack-a qədər

• Markalama: CE

Ətraf Mühit Reytinqi

• İşləmə temperaturu: –25-dən +70 °C-ə (–13-dən 158 °F-ə)

• Saxlama temperaturu: –40-dan +85 °C-ə (–40-dan 185 °F-ə)

• Titrəmə müqaviməti: 3 gn

• Şok müqaviməti: 30 gn

• İşləmə hündürlüyü:

  • 0-dan 2000 m-ə (6561.68 fut)

  • Azaldılma ilə 2000-dən 5000 m-ə qədər

• Nisbi rütubət: 5–95% @ 55 °C, kondensasiya olmadan

• IP qorunması: IP20

---
