1771-IMD/B

Ümumi Baxış

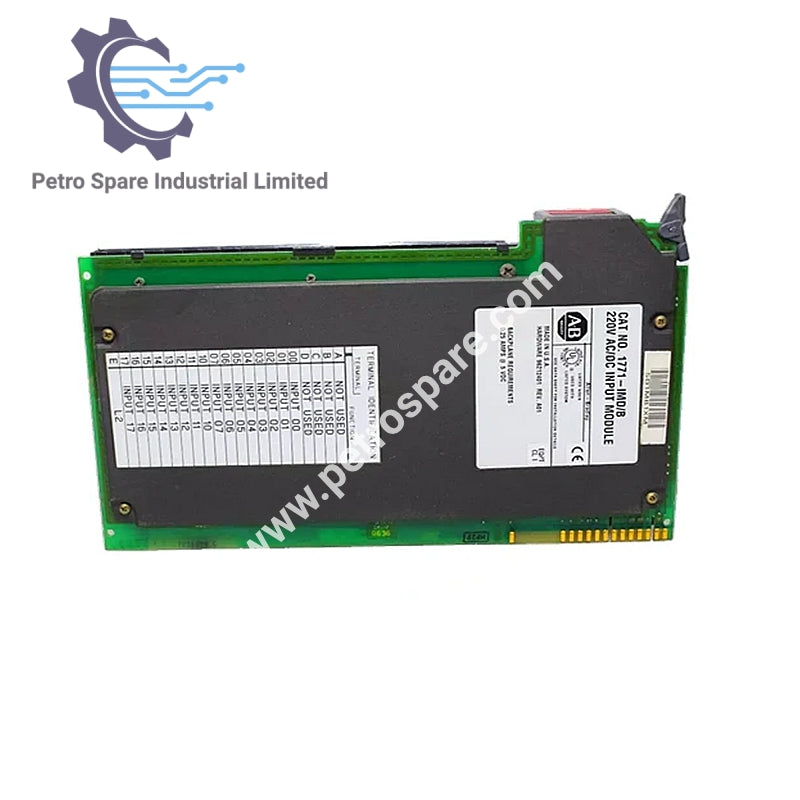

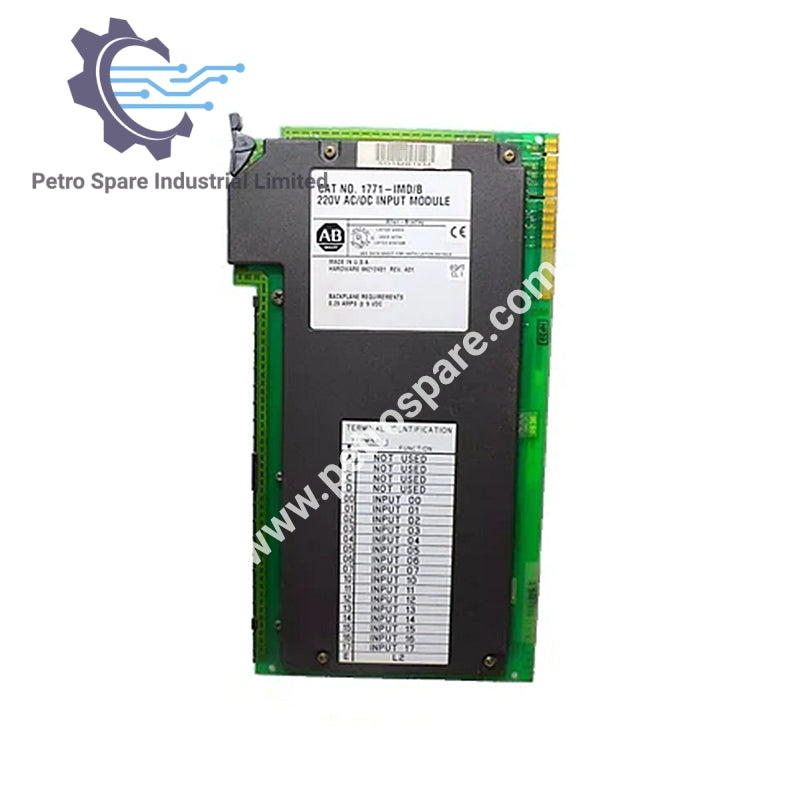

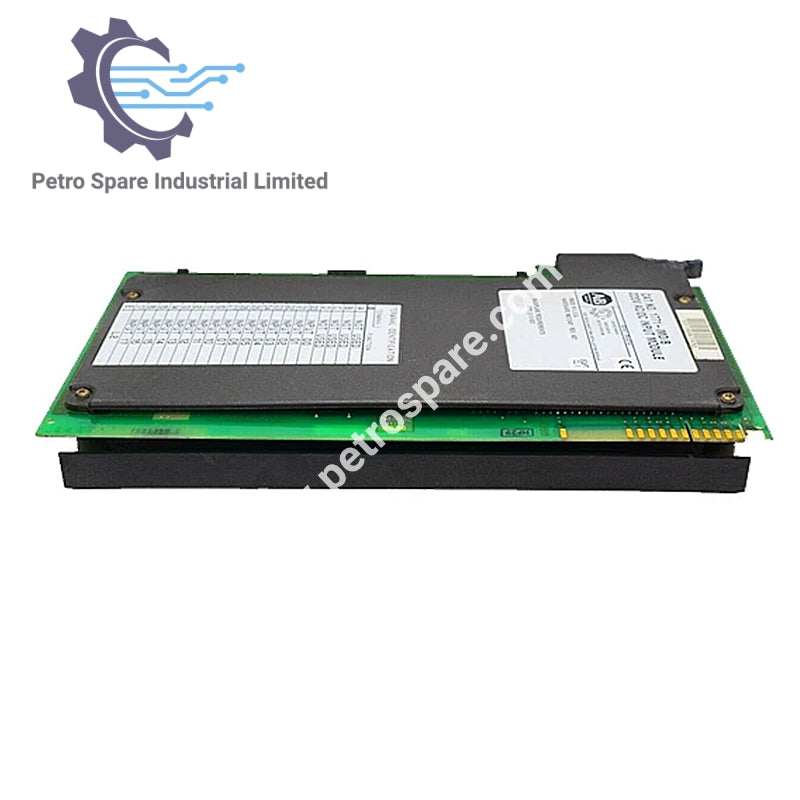

Allen-Bradley-nin  1771-IMD/B  AC (220V) giriş modulu 1771 I/O şassi sistemlərində dəqiq siqnal monitorinqi üçün nəzərdə tutulub.

Giriş Spesifikasiyaları

• Modul başına Girişlər: 16

• Modul Yeri: 1771-A1B, -A2B, -A3B, -A3B1, -A4B I/O şassi

• Nominal Giriş Gərginliyi: 220V AC @ 50/60Hz

• Nominal Giriş Cərəyanı: 10.4 mA

• On-dövr Gərginlik Aralığı: 184V-dan 250V AC, 166V-dan 230V DC

• Minimum On-dövr Cərəyanı: 184V AC-də 8.7 mA, 166V DC-də 0.43 mA

• Maksimum Off-dövr Gərginliyi: 92V AC və ya DC

• Maksimum Off-dövr Cərəyanı: 92V AC-də 3 mA, 92V DC-də 0.25 mA, 166V DC-də 0.43 mA

Siqnal Xüsusiyyətləri

• Giriş İmpedansı: 0.15 µF (50 Hz-də 21.2 kΩ) paralel olaraq 360 kΩ ilə

• Giriş Siqnal Gecikməsi: On-dövr: 15 ± 8 ms; Off-dövr: 172 ± 56 ms

• Opto-elektrik İzolyasiya: 1500V AC (RMS)

Güc və Arxa Plan

• Güc İtirməsi: maksimum 5.8 W, minimum 1.3 W.

• Termal İtirmə: maksimum 19.8 BTU/saat, minimum 4.5 BTU/saat.

• Arxa Plan Cərəyanı: 250 mA @ 5 V DC ±5%

Ətraf Mühit Şəraiti

• İşləmə Temperaturu: 0°C-dən 60°C-ə (32°F-dən 140°F-ə)

• Saxlama Temperaturu: -40°C-dən 85°C-ə (-40°F-dən 185°F-ə)

• Nisbi Rütubət: 5%-dən 95%-ə (kondensasiya olmadan)

Kabel və Montaj

• Keçirici Kabel Ölçüsü: maksimum 14 gauge çoxlu, maksimum 3/64 düym izolyasiya

• Kateqoriya: 11

• Açarlaşdırma: 2 ilə 4 arasında, 12 ilə 14 arasında

• Sahə Kabel Qolu Kataloq Nömrəsi: 1771-WH

• Kabel Qolu Vida Torku: 7–9 düym-funt

---
