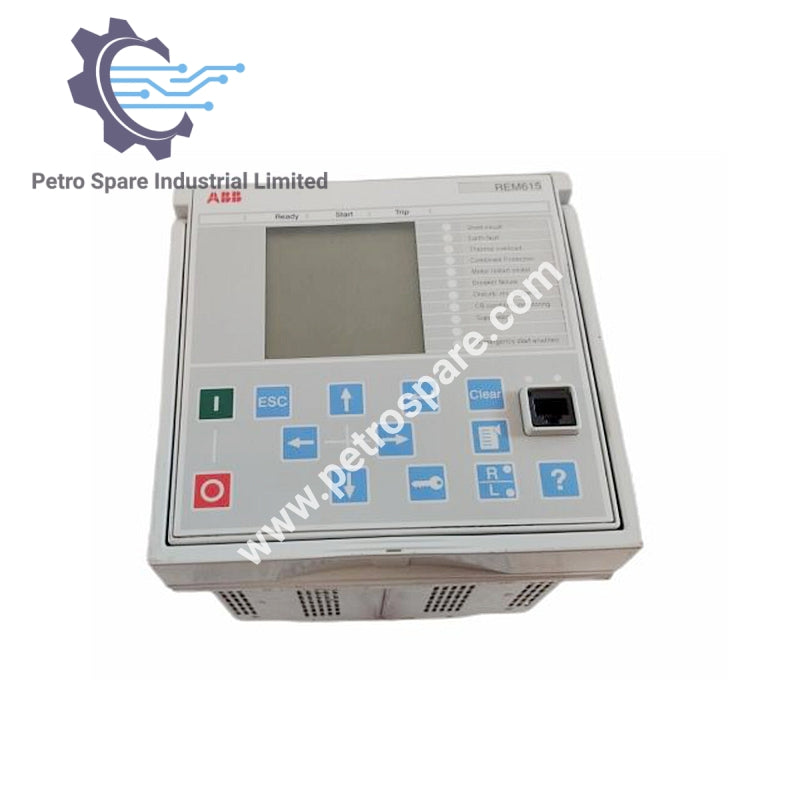

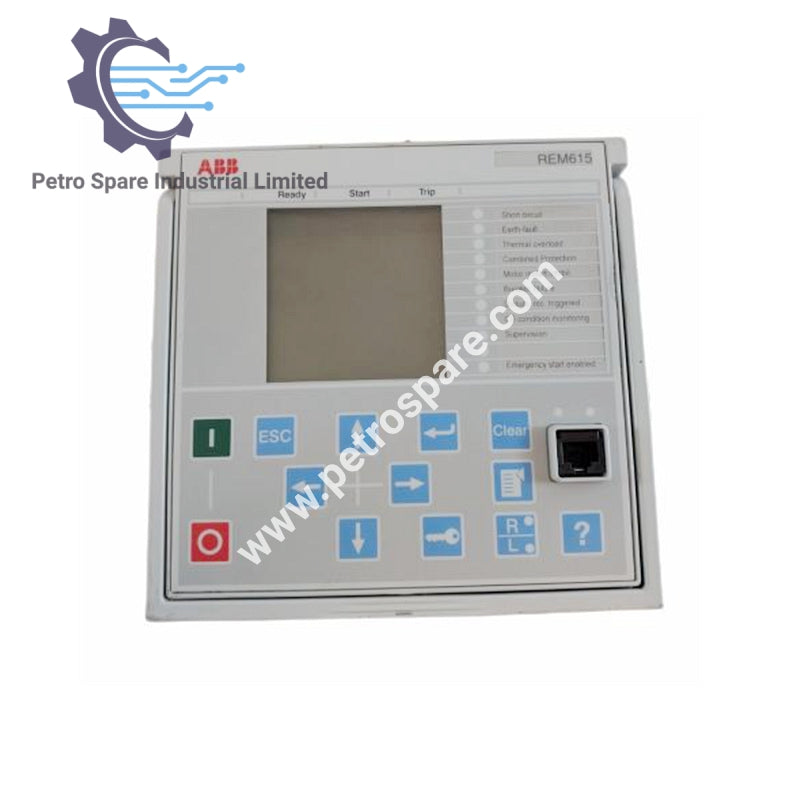

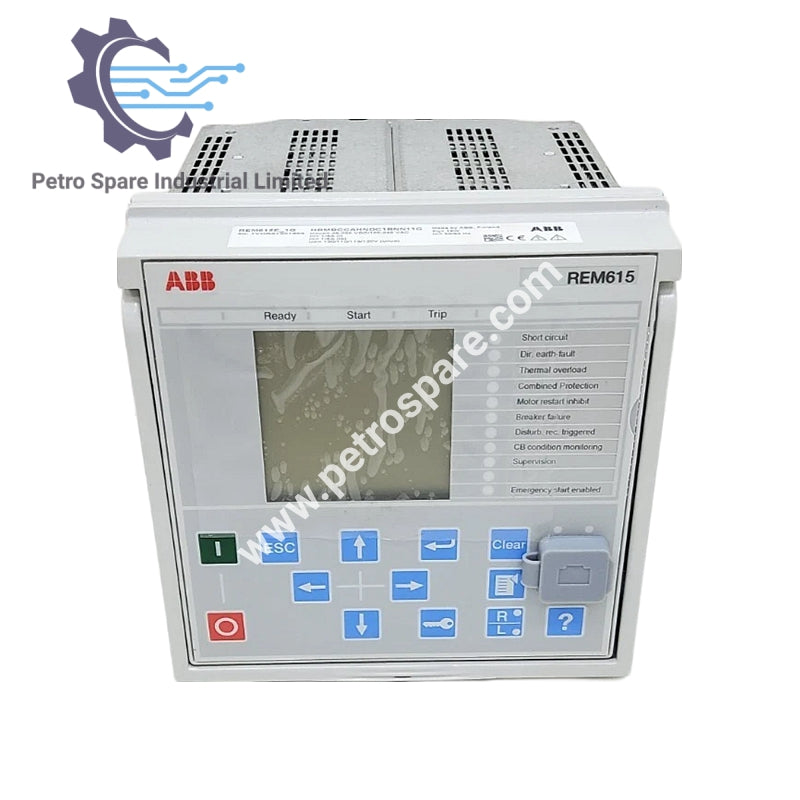

REM615

Ümumi Məlumat

• Model : REM615

• Növ : ABB Relye Motor Qoruma və İdarəetmə

Ölçülər

• En (Çərçivə) : 177 mm

• En (Qutu) : 164 mm

• Hündürlük (Çərçivə) : 177 mm (4U)

• Hündürlük (Qutu) : 160 mm

• Dərinlik : 201 mm (153 + 48 mm)

• Çəki (Tam IED) : 4.1 kg

• Çəki (Yalnız Plug-in Bölmə) : 2.1 kg

İkili Girişlər

• İşləmə Aralığı : Nominal Gərginliyin ±20%-i

• Nominal Gərginlik : 24...250 V DC

• Cərəyan Çəkmə : 1.6...1.9 mA

• Enerji sərfi : 31.0...570.0 mW

• Əsas Gərginlik : 18...176 V DC

• Reaksiya Vaxtı : 3 ms

Siqnal Çıxışları və IRF Çıxışı

• Nominal Gərginlik : 250 V AC/DC

• Davamlı Əlaqə Daşıma : 5A

• 3.0 s üçün Bağlama və Daşıma : 10 A

• 0.5 s üçün Bağlama və Daşıma : 15 A

• 48/110/220 V DC-də Kəsilmə Gücü (L/R<40 ms) :

• 1 A/0.25 A/0.15 A

• Minimum Əlaqə Yükü : 24 V AC/DC-də 100 mA

Güc Çıxışı Relyeləri

• Nominal Gərginlik : 250 V AC/DC

• Davamlı Əlaqə Daşıma : 5A

• 3.0 s üçün Bağlama və Daşıma : 15 A

• 0.5 s üçün Bağlama və Daşıma : 30 A

• 48/110/220 V DC-də Kəsilmə Gücü (L/R<40 ms) :

• 1 A/0.25 A/0.15 A

• Minimum Əlaqə Yükü : 24 V AC/DC-də 100 mA

---
