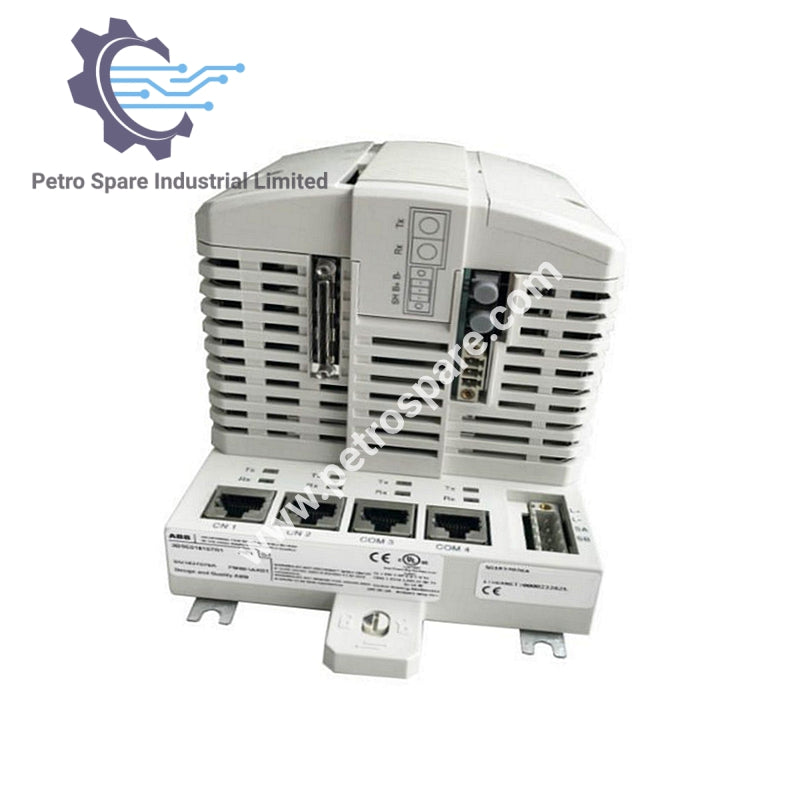

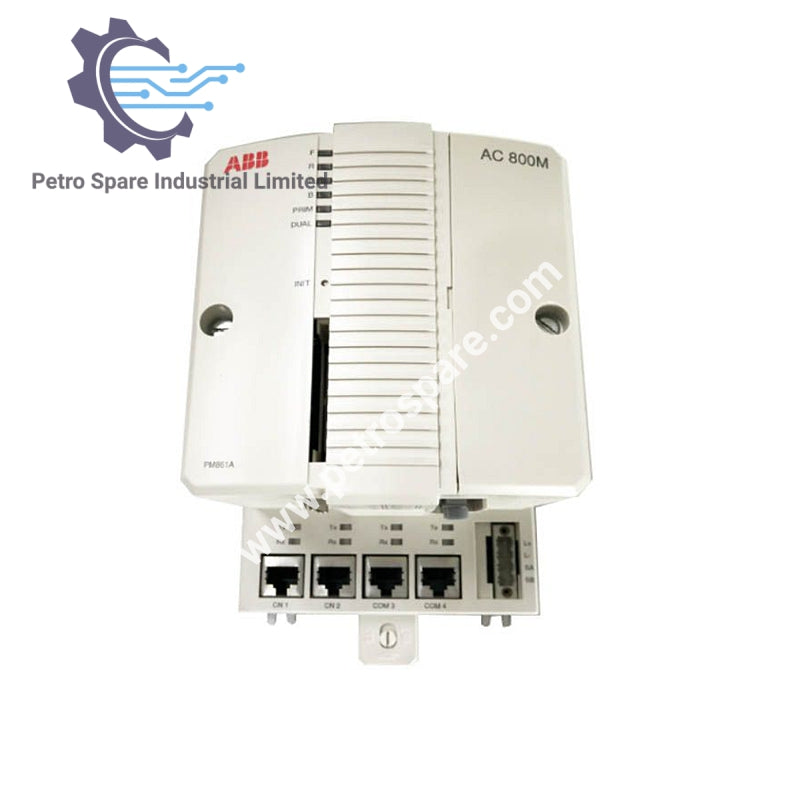

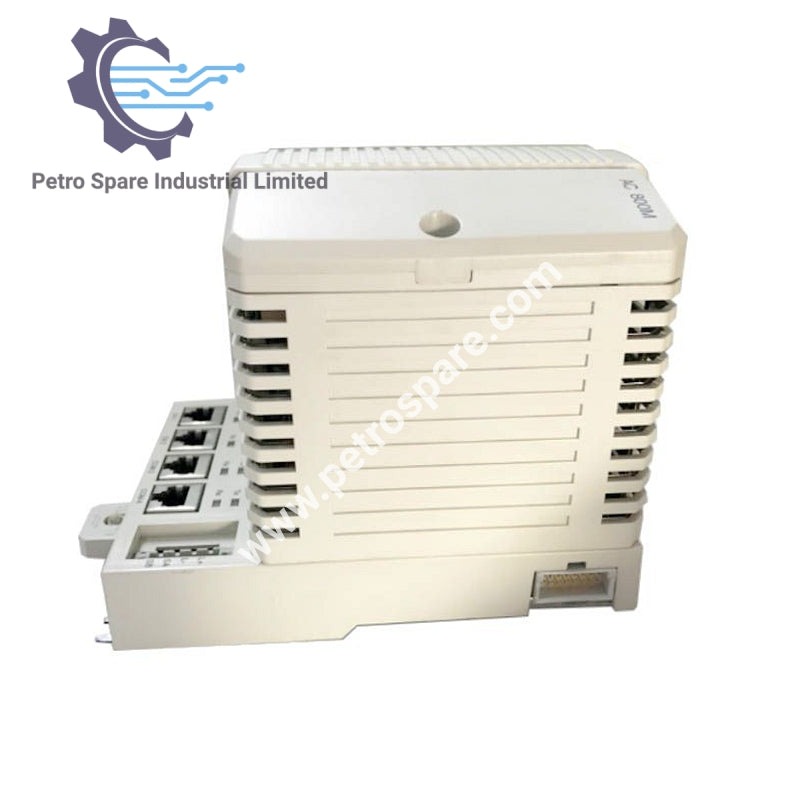

3BSE066490R1

Ümumi Məlumat

• Məqalə Nömrəsi:  3BSE066490R1 (PM856AK01)
• Redundans: Yüksək İnteqrasiya - Xeyr
• Saat Tezliyi: 24 MHz
• Performans (1000 Boolean əməliyyatı): 0.46 ms
• Yaddaş:
  • Ümumi Yaddaş: 16 MB (800xA 5.1 FP4-dən)
  • Tətbiq üçün RAM: 10.337 MB
  • Saxlama üçün Flash Yaddaş: Bəli

Ətraflı Məlumat

• Prosessor Növü: MPC860
• Firmware Saxlama üçün Flash PROM: 2 MB
• Kontroller başına Tətbiq sayı: 32
• Tətbiq başına Proqram sayı: 64
• Tətbiq başına Diaqram sayı: 128
• Kontroller başına Tapşırıq sayı: 32
• Müxtəlif Dövr Vaxtları sayı: 32
• Tətbiq Proqramları üçün Dövr Vaxtı: 1 ms-ə qədər
• Enerji Təchizatı: 24 V DC (19.2-30 V DC)
• Enerji İstehlakı:
  • Tipik: 180 mA
  • Ən Yüksək: 300 mA
• Enerji İtirməsi:
  • Tipik: 4.32 W
  • Ən Yüksək: 7.2 W
• Redundant Enerji Təchizatı Status Girişi: Bəli
• Daxili Ehtiyat Batareya: Lityum, 3.6 V
• Saat Sinxronizasiyası: CNCP protokolu vasitəsilə AC 800M kontrollerləri arasında 1 ms

Əlaqə və Giriş/Çıxış

• OPC Müştərisi başına Hadisə Növbəsi: 3000 hadisəyə qədər
• AC 800M-dən OPC Serverə Veriliş Sürəti:
  • 36-86 hadisə/saniyə
  • 113-143 məlumat mesajı/saniyə
• CEX Bus-da Əlaqə Modulları: 12 tək CEX bus modulu
• CEX Bus-da Təchizat Cərəyanı: Maksimum 2.4 A
• Modulebus-da Giriş/Çıxış Klasterləri (Redundansız CPU):
  • 1 Elektrik
  • 7 Optik
• Modulebus-da Giriş/Çıxış Tutumu: Maksimum 96 G/Ç modulu
• Modulebus Skani Sürəti: 0 - 100 ms (vaxt G/Ç modul sayından asılıdır)
• Elektrik Modulebus-da Təchizat Cərəyanı:
  • 24 V: Maksimum 1.0 A
  • 5 V: Maksimum 1.5 A

Ethernet və RS İnterfeysləri

• Ethernet Kanalları: 2
• Ethernet İnterfeysi:
  • Standart: Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45 (8-pol, dişi)
  • İdarəetmə Şəbəkə Protokolu: MMS (İstehsalat Mesaj Xidməti) və IAC (Tətbiqlərarası Əlaqə)
  • Tövsiyə Edilən İdarəetmə Şəbəkə Sümükləri: 100 Mbit/s keçidli Ethernet
• Real Vaxt Saatının Sabitliyi: 100 ppm (təxminən ildə 1 saat)
• RS-232C İnterfeysləri:
  • COM3 (yalnız redundansız CPU): RS-232C, 75-19,200 baud, RJ-45 (8-pol, dişi), tam RTS-CTS dəstəyi
  • COM4 (yalnız redundansız CPU): RS-232C, 9,600 baud, RJ-45 (8-pol, dişi), opto-izolyasiya, RTS-CTS dəstəyi yoxdur

---
