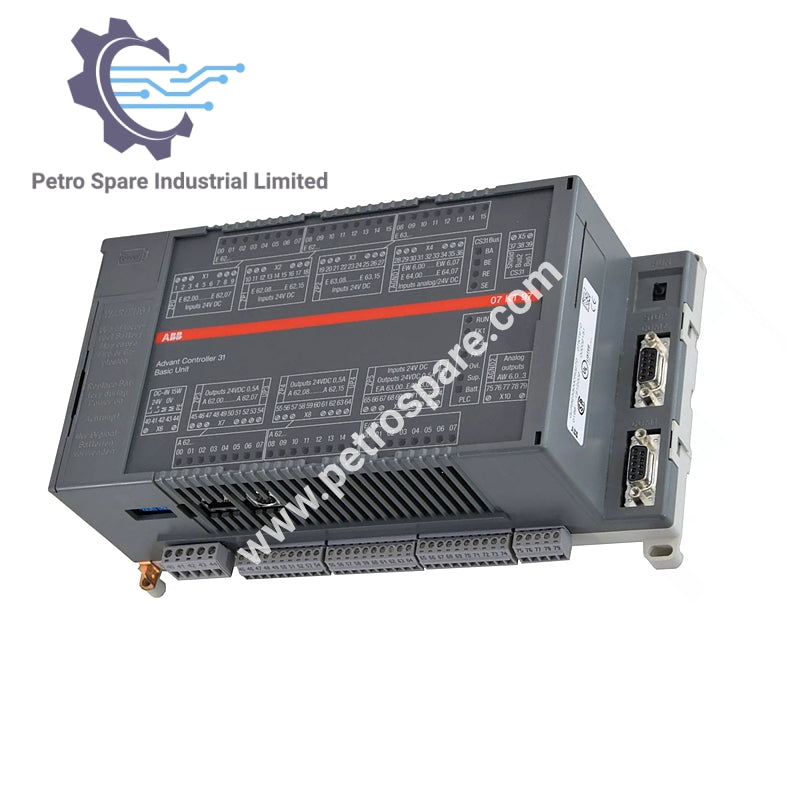

07 KT 97

Ümumi Baxış

• Model: 07 KT 97
• Növ: Əsas Vahid
• Funksiya: Geniş çeşiddə rəqəmsal və analoq giriş/çıxışlar təmin edir, G/Ç genişləndirilməsini dəstəkləyir və CS31 sistem avtobusu ilə inteqrasiya olunur.

Girişlər və Çıxışlar

• Rəqəmsal Girişlər: 24
• Rəqəmsal Transistor Çıxışları: 16
• Rəqəmsal Giriş/Çıxış: 8
• Analoq girişlər: 8
• Analoq çıxışlar: 4
• Giriş/Çıxış Genişləndirilməsi:
  • Maks. 992 rəqəmsal giriş
  • Maks. 992 rəqəmsal çıxış
  • Maks. 224 analoq giriş kanalı
  • Maks. 224 analoq çıxış kanalı
  • 31-ə qədər uzaq modul dəstəkləyir

Əlaqə

• Serial Interfaces: 2 (proqramlaşdırma və ya insan-maşın kommunikasiya üçün)
• Parallel Interface: 1 (kommunikasiya prosessoru bağlantısı üçün)

Yaddaş və Emal

• İnteqrasiya olunmuş Yaddaş:
  • Flash EPROM: 512 kB (480 kB proqram + konfiqurasiya üçün)
  • RAM: 2 MB (480 kB proqram + 256 kB dəyişənlər üçün)
• Real-Time Clock: 1 saniyə dəqiqliyi
• Yüksək Sürətli Sayğac:
  • Sayma diapazonu: -32,768-dən +32,767-ə qədər (16-bit imzalı tam ədəd)
  • Maks. sayma tezliyi: 50 kHz
• Emal Vaxtı:
  • 0.3 ms/kB proqram (65% bit, 35% söz)

Proqram təminatı və Taymerlər

• İşləmə Rejimləri: 7
• Proqram Taymerləri: İstənilən sayda, eyni anda 80-ə qədər aktiv
• Timer Gecikmə Vaxtı: 1 ms-dən 24.8 günə qədər
• Yuxarı/Aşağı Sayğac Proqram Blokları: İstənilən sayda
• Bayraqlar:
  • Bit bayraqları: 8,192
  • Söz bayraqları: 8,192
  • İki söz bayraqları: 1,024
• Addım Zəncirləri: 256
• Əmsallar:
  • KW: 1,440
  • KD: 384

Göstəricilər

• LED Göstəricilər: 60 (işləmə vəziyyəti və səhvlər üçün)

Qoşulma və Qoruma

• Qoşulma Metodu: Çıxarıla bilən vintli terminal blokları
• Terminalın Kəsiti:
  • Enerji təchizatı, CS31 sistem avtobusu: Maks. 1 x 2.5 mm² və ya 2 x 1.5 mm²
  • Digər terminallar: Maks. 1 x 1.5 mm²
• Qoruma:
  • Əks polarite qorunması
  • Tərs terminalların qoşulmasına qarşı qoruma

Güc Təchizatı

• Nominal Gərginlik: 24 V DC
• Cari İstehlak: Maks. 0.35 A

---
