AAM11

Ümumi Baxış

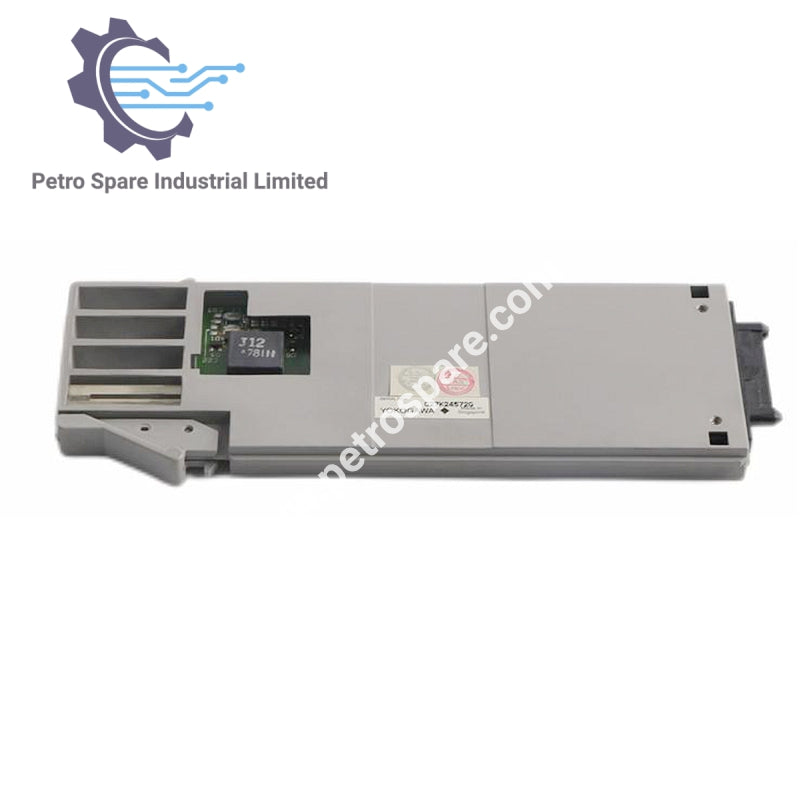

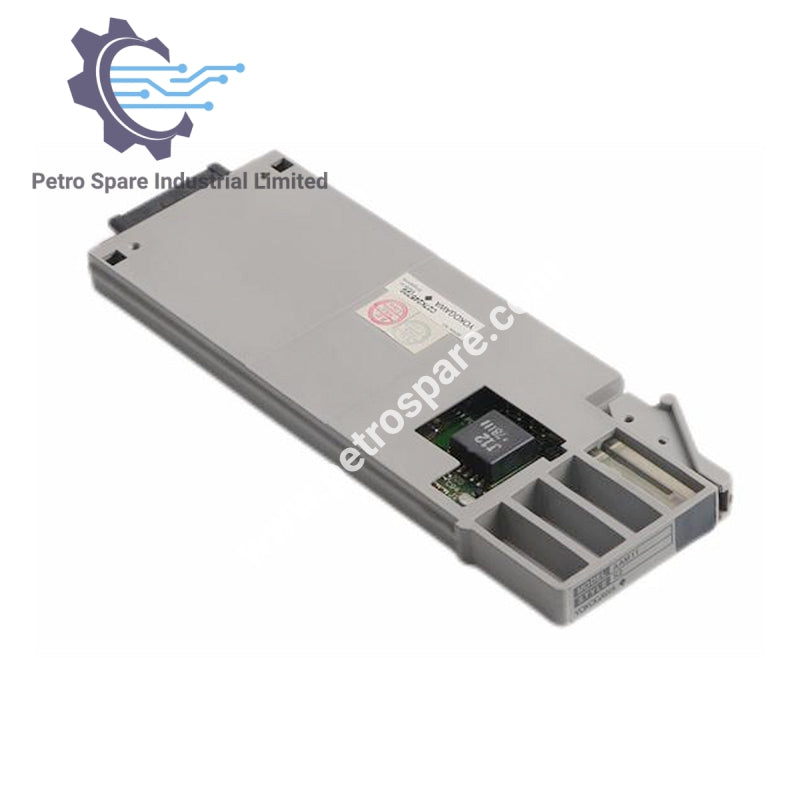

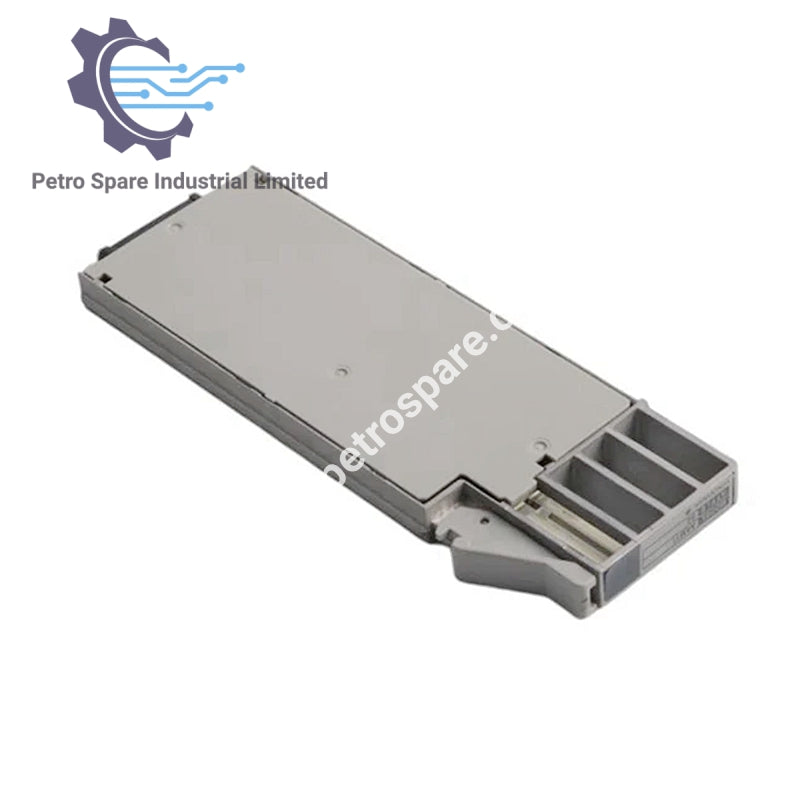

Yokogawa AAM11 Cari/ Gərginlik Giriş Modulu dəqiq gərginlik və cari giriş imkanları təmin edir, sənaye tətbiqləri üçün kvadrat kök çıxarılması seçimləri ilə müxtəlif giriş siqnallarını dəstəkləyir.

Elektrik Texniki Göstəriciləri

• Giriş Siqnalı: 0-dan 10 V DC-yə qədər
• Giriş Müqaviməti: 1 MΩ (güc kəsildikdə 100 kΩ)
• İcazə Verilən Giriş Gərginliyi/Cari: -10-dan 30 V DC-yə qədər

• Əlavə Gərginlik Çıxışı: 1-dən 5 V DC-yə qədər
• Çıxış Müqaviməti: 1 Ω və ya az
• İcazə Verilən Yük Müqaviməti: 10 kΩ və ya daha çox

Performans Xüsusiyyətləri

• Dəqiqlik:
  • Gərginlik Girişi: ±4 mV
  • Cari Girişi: ±16 µA
  • Əlavə Gərginlik Çıxışı: ±12 mV
• Ətraf Mühit Temperatur Dəyişiminin Təsiri (hər 10°C üçün):
  • Gərginlik Girişi: ±4 mV və göstərici dəyərin ±0.15 %
  • Cari Girişi: ±32 µA
  • Əlavə Gərginlik Çıxışı: ±24 mV

Enerji və Quraşdırma

• Cari İstehlakı: 300 mA və ya az (5.0 V DC)
• Məlumat Yeniləmə Dövrü: 50 ms
• Siqnal İzolyasiyası: Giriş siqnalları sistemlər arasında izolyasiya olunub
• Dayanıqlı Gərginlik: 1500 V AC/dəq
• Quraşdırma: I/O modul yuvasına quraşdırın
• Kabel Qoşulması: I/O modul yuvasının terminalına M4 vintlərlə qoşun

Əlavə Xüsusiyyətlər

• Kvadrat Kök Çıxarılması: Müəyyən etməklə mövcuddur
• Giriş Siqnalı Spesifikasiyalarının Təyini: Giriş siqnalı və onun diapazonları proqram təminatı vasitəsilə təyin olunur

---
