8901-457

Ümumi Baxış

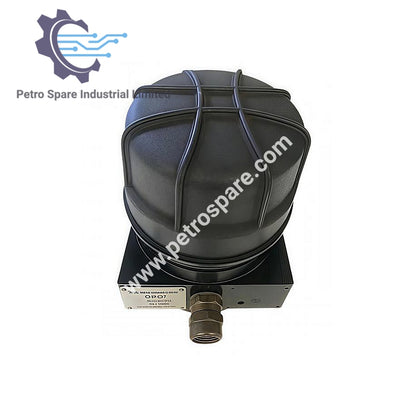

8901-457 Woodward CPC cari-dən təzyiqə çevirici dəqiq siqnal çevrilməsi üçün nəzərdə tutulub.

Elektrik bağlantıları

• Terminalar: Daxili PCB-də 9 ədəd

• Kabel ölçüsü: 0.5–4 mm² bərk və ya 0.5–2.5 mm² çoxtellli (22–12 AWG)

• Kabel girişi: Kabel keçidi, diametri 10.5–13 mm

Enerji və Təchizat

• Təchizat gərginliyi: 18–32 V DC (nominal 24 V DC)

• Enerji sərfi: 8 W sabit, 48 W maksimum, 120 W pik (maksimum 3 s)

Siqnal Spesifikasiyaları

• Cari giriş: 4–20 mA 250 Ω daxilində, CMRR maksimum ±20 V DC

• Analoq çıxış: 4–20 mA, maksimum yük 3000 Ω

• Dəqiqlik: Tam miqyasın ±1%-i

• Diskret çıxış: Reley, jumper ilə seçilə bilən NO və ya NC, maksimum 1.0 A 30 V DC-də, 0.75 A induktiv 28 V DC-də (0.2 H)

Dither Parametrləri

• Tezlik: 10–30 Hz (standart 30 Hz)

• Amplituda: Minimum və standart sıfır; maksimum tezlik və sistem dinamikasından asılıdır

---
