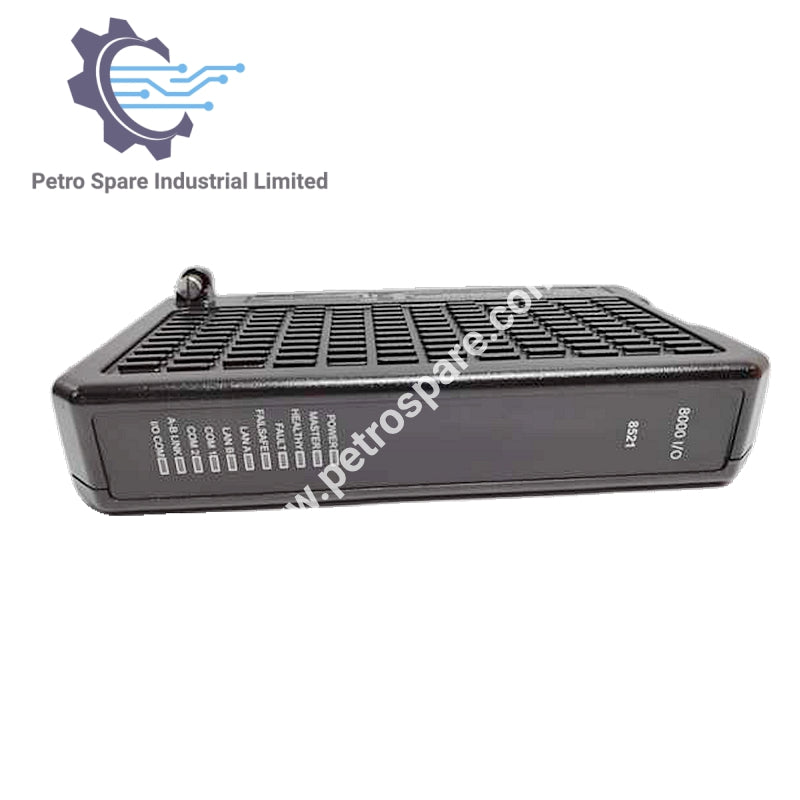

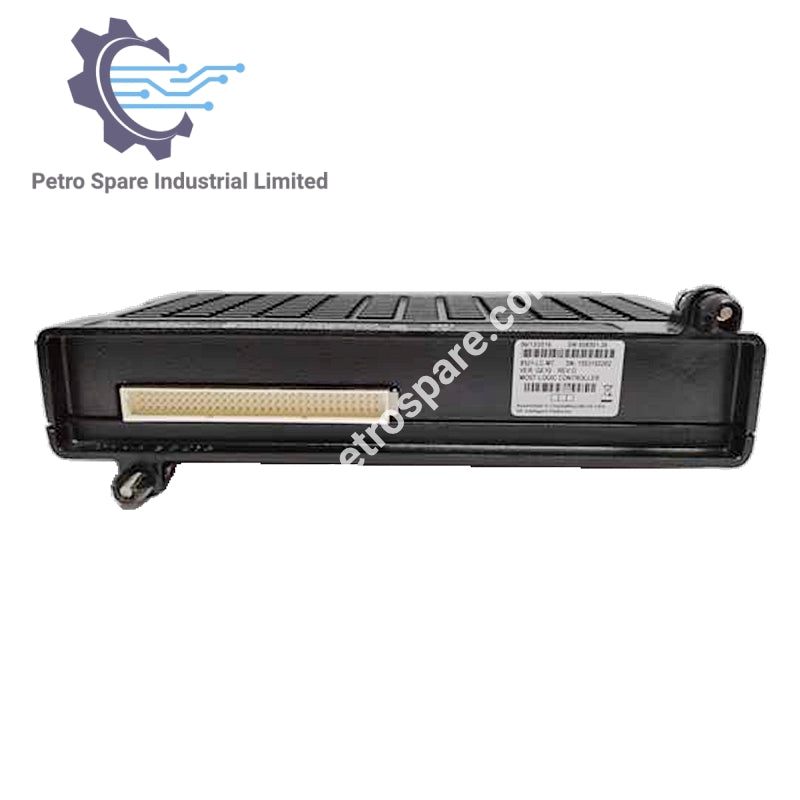

8521-LC-MT

Ümumi Baxış

MTL 8521-LC-MT sənaye mühitlərində miqyaslana bilən idarəetmə sistemləri üçün nəzərdə tutulmuş, Modbus TCP/IP kommunikasiya dəstəyi olan məntiqi idarəetmə modulu.

LAN Kommunikasiyası

• Protokol: Modbus TCP/IP

• LAN başına idarəedicilər: 24 sadə və ya 12 təkrarlanan idarəedici qədər

• İdarəedici başına modullar: Maksimum 10 modul

• LAN bağlantıları: İdarəedici başına 2 × RJ45 konnektor

• Yayım mühiti: 100BaseTX və ya 10BaseT Ethernet

• Yayım sürəti: 10–100 Mb/s

• İzolasiya: 1500 V dielektrik müqavimət

Seriyalı Kommunikasiya

• Bağlantılar:

  • İdarəedicidə bir kişi 9-pin D-tip

  • Daşıyıcıda bir qadın 9-pin D-tip

• Yayım mühiti: RS485 yarım-dupleks

• Yayım sürəti: 1.2–115 kb/s

Enerji Təchizatı

• İdarəedici Gücü: 12 VDC (aralıq: 10.9–12.6 V)

  • 0.4 A tipik

  • 0.5 A maksimum

• Sistem Güc İstehlakı: 15 mA (maksimum)

Mexaniki Spesifikasiyalar

• Ölçülər: 232 mm (E) × 69 mm (H) × 138 mm (D)

• Çəki: 1.35 kq

---
