6ES7322-1BF01-0AA0

Təsvir

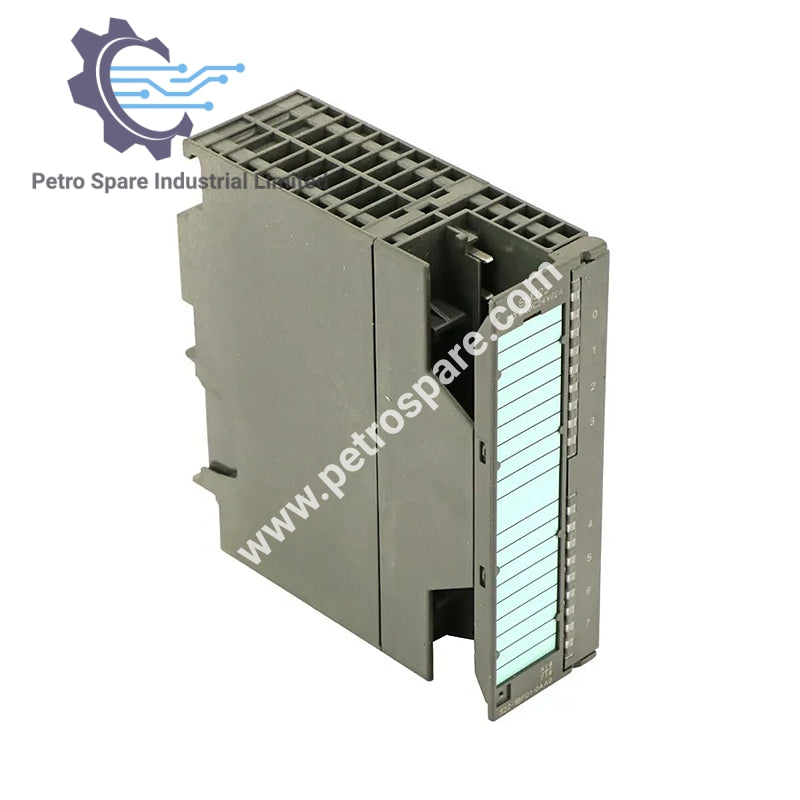

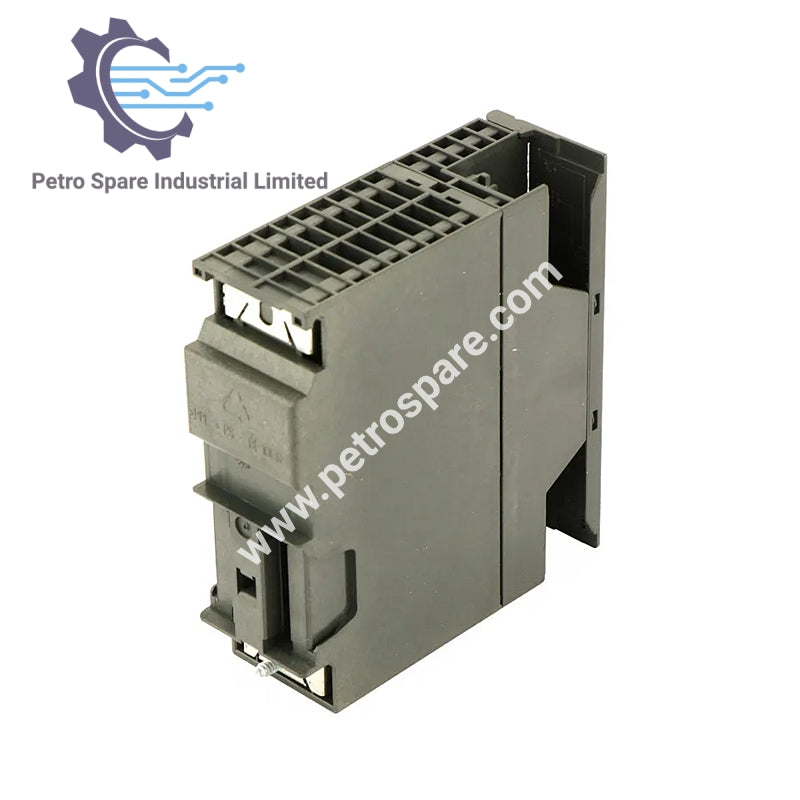

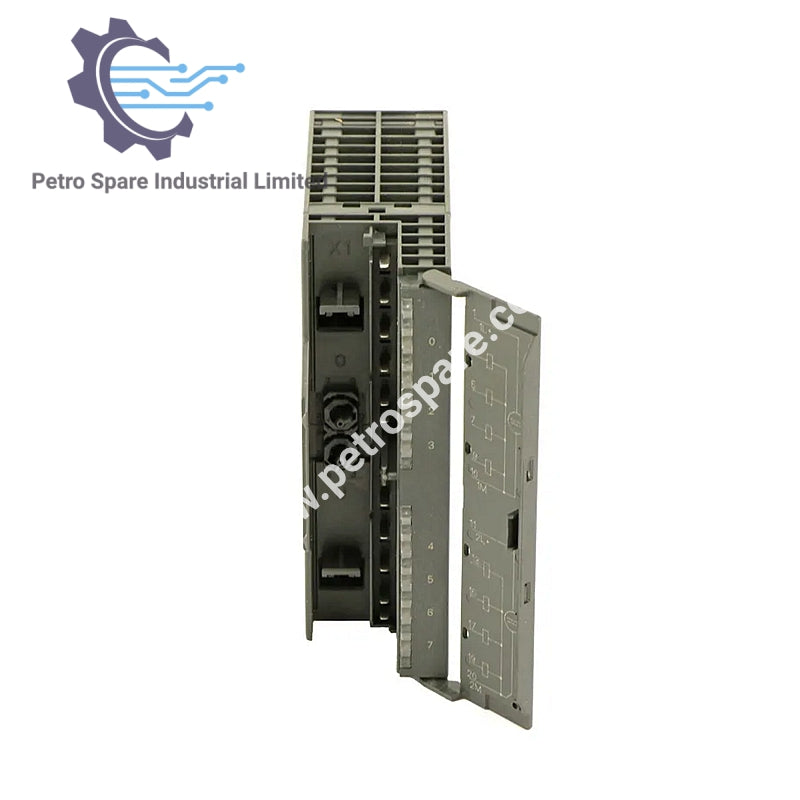

6ES7322-1BF01-0AA0 Siemens SIMATIC S7-300 Rəqəmsal Çıxış Modulu, optik izolyasiyalı, 8 rəqəmsal çıxış, 24V DC, 2A, 1x 20-pin.

Çıxış Spesifikasiyaları

• Rəqəmsal çıxışların sayı: 8

• Induktiv söndürmə gərginliyi həddi: L+ (-48 V)

• Açma gücü:

• Lampa yükü: maksimum 10 W

• Yük müqavimət diapazonu:

• Aşağı hədd: 12 Ω

• Yuxarı hədd: 4 kΩ

• Siqnal "1" üçün çıxış gərginliyi: ən azı L+ (-0.8 V)

• Siqnal "1" üçün çıxış cərəyanı:

• Nominal: 2 A

• Minimum yük cərəyanı: 5 mA

• Siqnal "0" üçün qalıq cərəyan: maksimum 0.5 mA

• Keçid tezliyi:

• Rezistiv yük: maksimum 100 Hz

• İnduktiv yük: maksimum 0.5 Hz

• Lampa yükü: maksimum 10 Hz

Cərəyan və Quraşdırma Şərtləri

• Çıxışların ümumi cərəyanı (qrup üzrə):

• 40°C-dək: maksimum 4 A

• 40°C-dək: maksimum 4 A

• 60°C-dək: maksimum 4 A

• Üfüqi quraşdırma:

• Şaquli quraşdırma:

• Kabel uzunluğu:

• Qorunmalı: maksimum 1,000 m

• Qorunmasız: maksimum 600 m

• Qoşulma üsulu: Tələb olunan 20-pin ön konnektor

Ölçülər

• En: 40 mm

• Hündürlük: 125 mm

• Dərinlik: 120 mm

• Çəki: təxminən 190 q

---
