6ES7222-1BH32-0XB0

Məhsula ümumi baxış

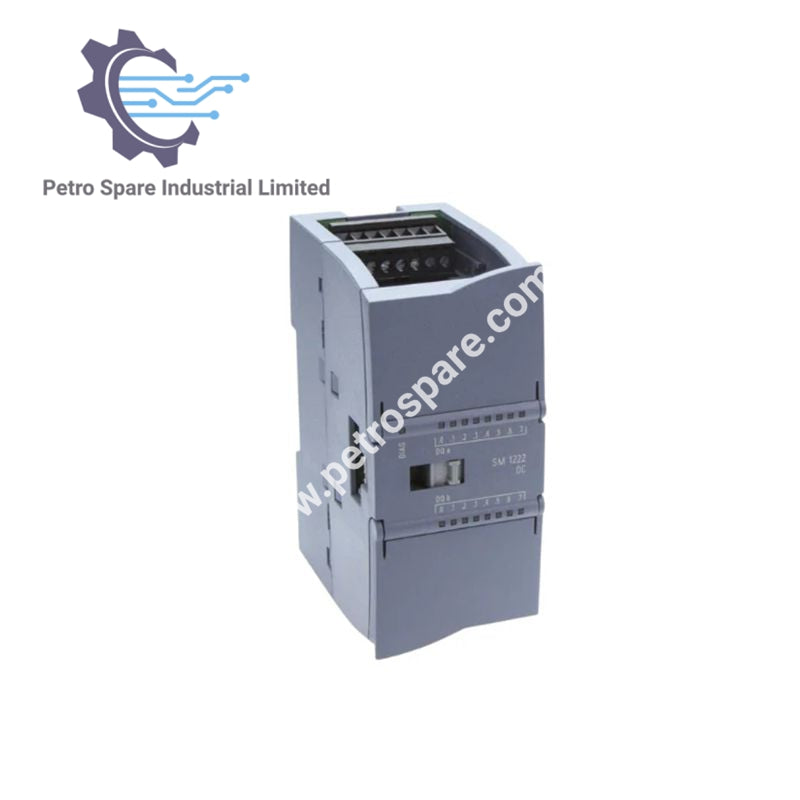

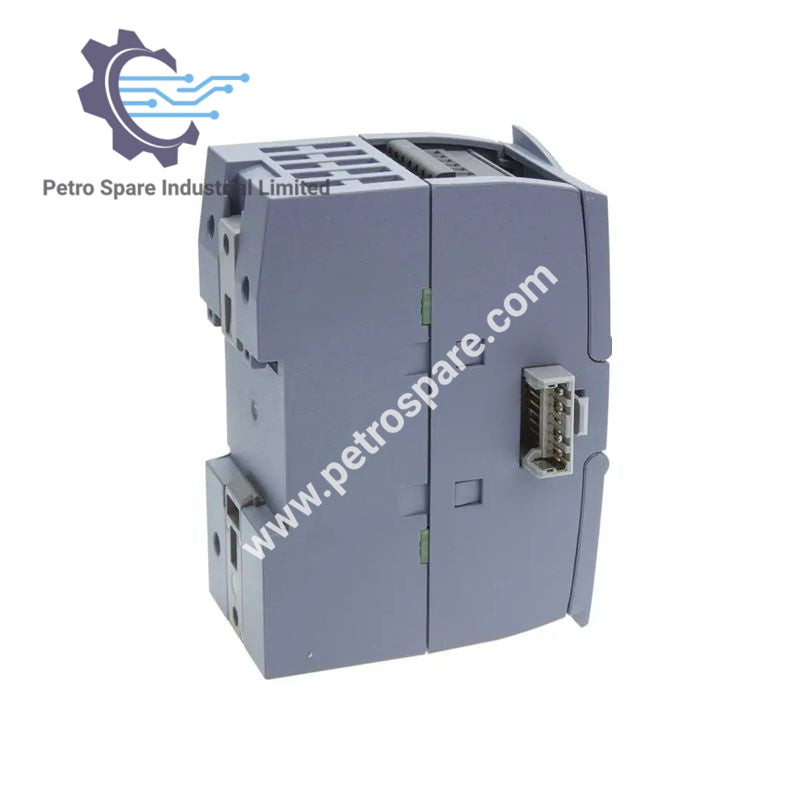

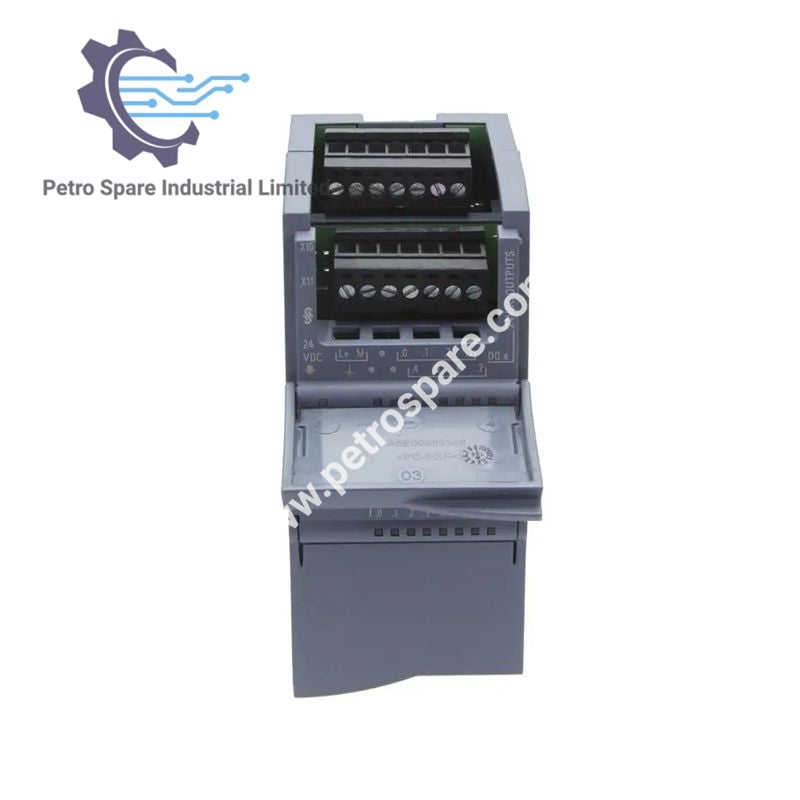

SM 1222, DQ 16x24 V DC/0.5 A SIMATIC S7-1200 seriyası üçün rəqəmsal çıxış moduludur.

Texniki xüsusiyyətlər

• Qida gərginliyi
  • İcazə verilən diapazon, aşağı hədd (DC) 20.4 V
  • İcazə verilən diapazon, yuxarı hədd (DC) 28.8 V

• Giriş cərəyanı
  • Arxa panel şinindən 5 V DC, maks. 140 mA

• Güc itkisi
  • Tipik 2.5 W

• Rəqəmsal çıxışlar
  • Çıxışların sayı 16
  • 1-lik qruplarda konfiqurasiya edilir
  • Qısaqapanmadan qorunma: Daxil deyil, xaricdən təmin edilməlidir
  • İnduktiv söndürmə gərginliyinin məhdudlaşdırılması (L+) -48 V

• Çıxışların kommutasiya qabiliyyəti
  • Rezistiv yük, maks. 0.5 A
  • Lampa yükü, maks. 5 W

• Çıxış gərginliyi
  • Nominal qiymət (DC) 24 V
  • "0" siqnalı, maks. 0.1 V (10 kΩ yüklə)
  • "1" siqnalı, min. 20 V DC

• Çıxış cərəyanı
  • "1" siqnalının nominal qiyməti 0.5 A
  • "0" siqnalının qalıq cərəyanı, maks. 10 µA

• Rezistiv yük zamanı çıxış gecikməsi
  • "0"-dan "1"-ə, maks. 50 µs
  • "1"-dən "0"-a, maks. 200 µs

• Çıxışların ümumi cərəyanı (hər qrup üçün)
  • 50 °C-yə qədər üfüqi quraşdırma, maks. 8 A

• Kabel uzunluğu
  • Qorunan, maks. 500 m
  • Qorunmayan, maks. 150 m
