5X00070G01

Ümumi Baxış

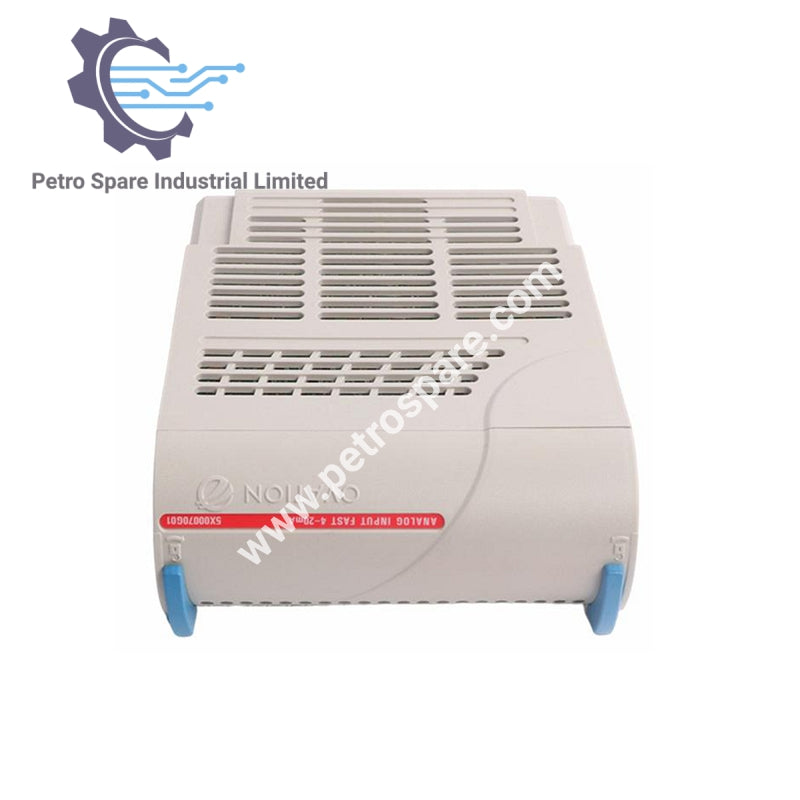

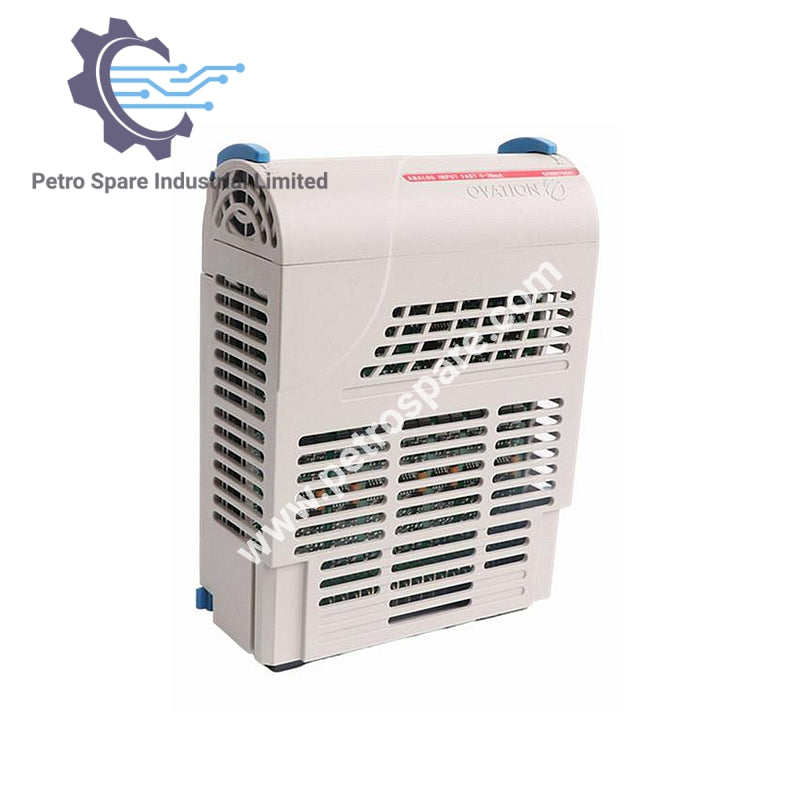

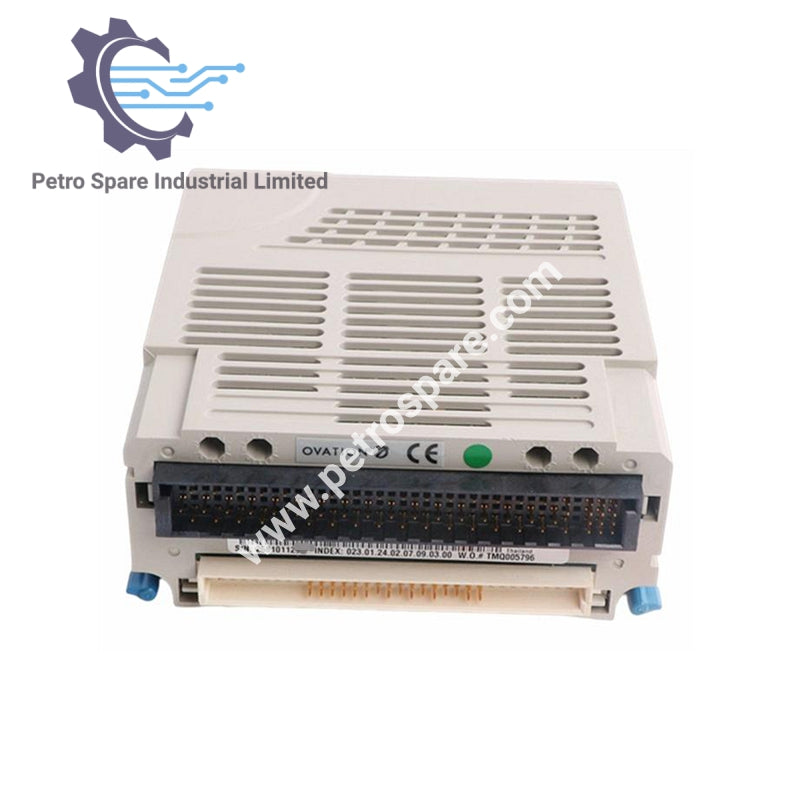

 5X00070G01 dəqiq və izolyasiya olunmuş siqnal əldə etmək üçün çoxsaylı analoq giriş diapazonları üzrə yüksək dəqiqlikli və daxili diaqnostikası olan Ovation Yüksək Sürətli Analoq Giriş Moduludur.

Giriş Konfiqurasiyası

• Kanalların sayı: 8

• Giriş diapazonları:
  • 4 – 20 mA
  • ±1 V
  • ±10 V

• Qətnamə: 14 bit (o cümlədən polaritet)

• Dəqiqlik (@ 25 °C): ±0.10% tam diapazonun ±½ LSB @ 99.7% etibarlılıq

• Temperatur Əmsalı: ±0.24% tam diapazon (0-dan 60 °C-ə qədər)

• Giriş İmpedansı: 3.3 MΩ (gərginlik), 200 MΩ (cərəyan)

Performans

• Nümunə götürmə sürəti:
  • 50 nümunə/saniyə (50 Hz)
  • 60 nümunə/saniyə (60 Hz)

• Özünü kalibrləmə: Ovation Kontroller tərəfindən başladılır

Diaqnostika

• Daxili Səhv Aşkarlanması

• Diapazon xaricində Aşkarlama

• Açıq Dövrə Aşkarlanması (Cərəyan Girişləri)

Elektrik İzolyasiyası

• Kanaldan-Kanala İzolyasiya: 1000 V AC/DC

• Kanaldan-Logikaya İzolyasiya: 1000 V AC/DC

---
