Təsvir

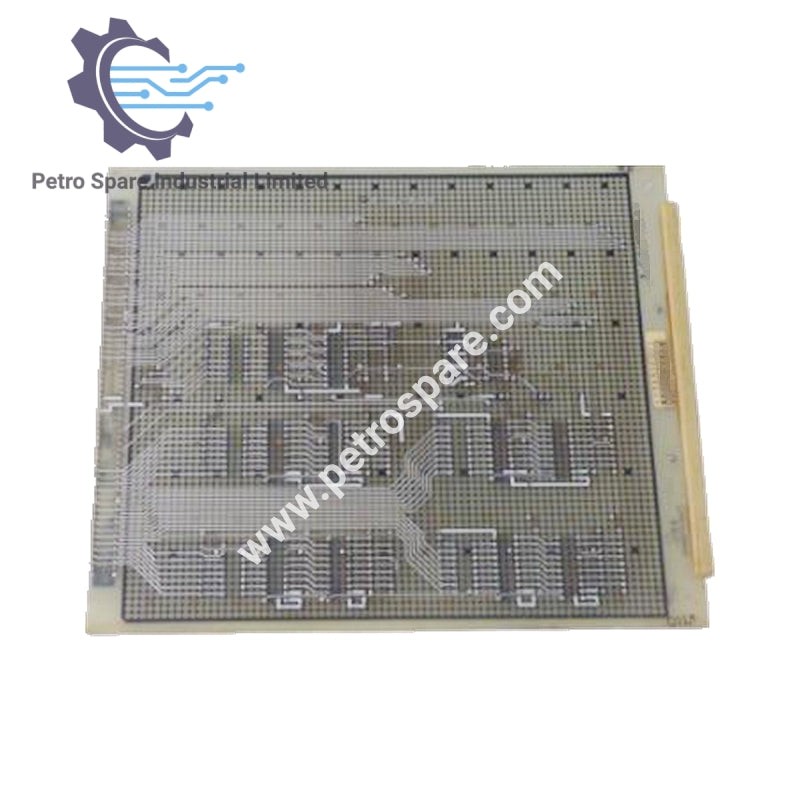

5461-650 Woodward tərəfindən termokupl interfeysi və temperatur nəzarəti üçün T/C Giriş Lövhəsidir.

Spesifikasiyalar

• Giriş İmpedansı: 2.0 MΩ
• Şəbəkə ilə I/O Kanalı arasında: 277 Vac
• Enerji Təchizatı Girişi: 18-dən 32 Vdc-ə qədər
• Tələb olunan Güc: 24 Vdc-də 2.4 W
• I/O Kanalı ilə I/O Kanalı arasında: 0 V
• PS Girişi ilə I/O Kanalı arasında: 500 Vdc

Xüsusiyyətlər

• Sürət Nəzarəti:
  • Terminal 19-da bağlı kontakt sürət üçün 20-40 Vdc tətbiq edir; açıq kontakt boşda sürəti azaldır.
• Kabel Qoşulması:
  • Aktuator telləri üçün terminallar 20 (+) və 21, qorunan tel terminal 22-də torpaqlandırılır.
• Sürət Tənzimlənməsi:
  • Terminallar 23 və 24-də jumper; 100-ohm potensiometr sürəti 5% tənzimləyir.
• Çıxma Alarmları:
  • Giriş diapazonunun 1%-dən çox çıxma olduqda alarm işə düşür.

Əlaqə

• NPM Modul Qoşquları:
  • P1: Controlway, torpaq, +5 VDC enerji.
  • P2: NPM və NIS modulları qoşulması.
  • P3: Əsas-əvəzedici vahid əlaqəsi.

---
