1746-NT4

Ümumi Baxış

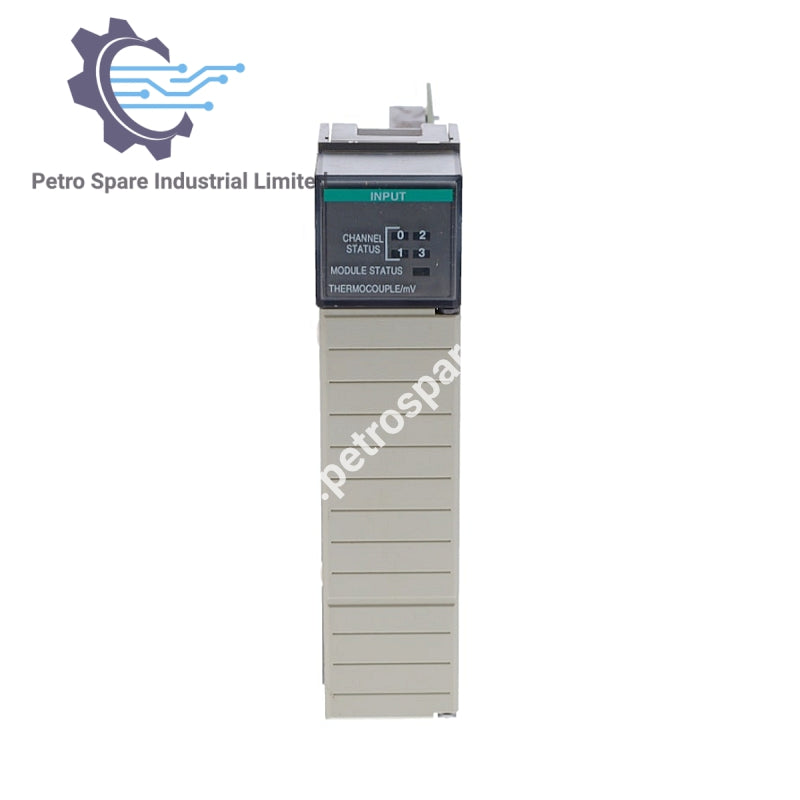

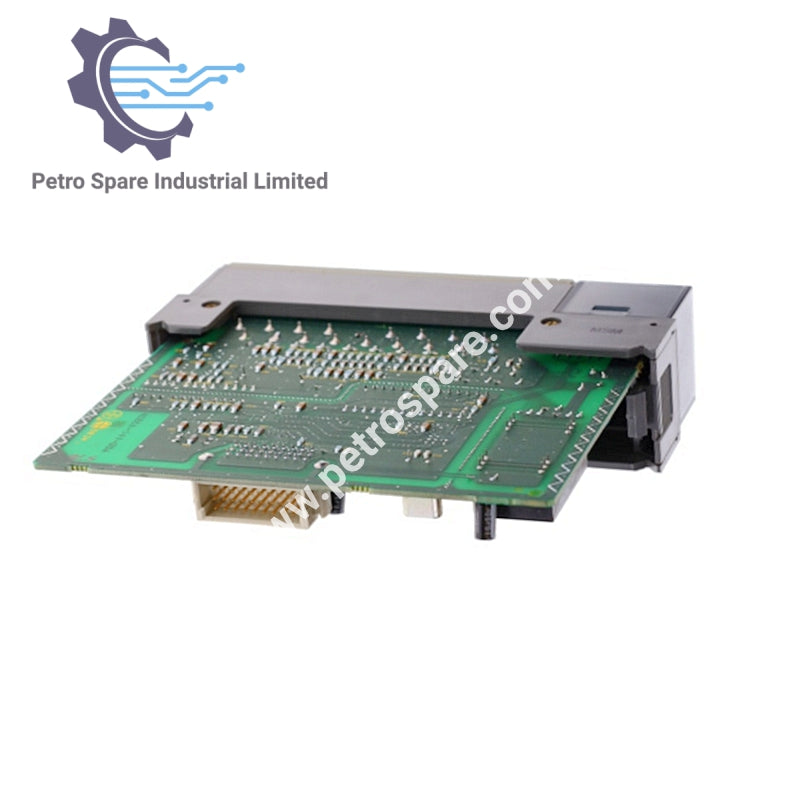

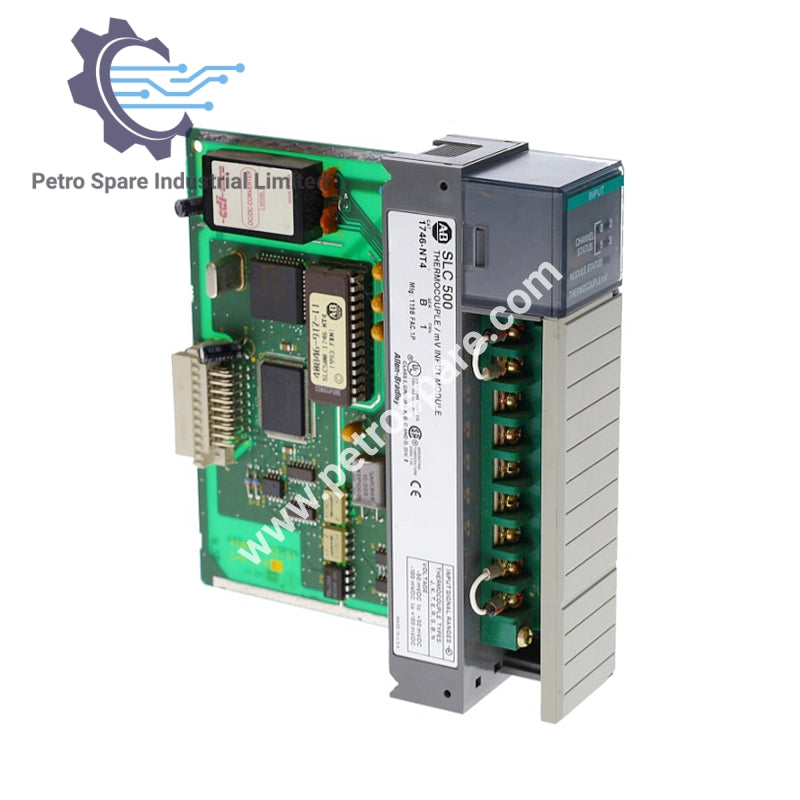

1746-NT4 Allen-Bradley SLC 500 üçün 4-Kanal Termokupl/mV Giriş Modulu.

Elektrik Xüsusiyyətləri

• Arxa Plan Cari İstehlakı: 60 mA @ 5 V DC, 40 mA @ 24 V DC

• Arxa Plan Güc İstehlakı: 0.8 W maksimum (0.3 W @ 5 V DC, 0.5 W @ 24 V DC)

• Kanal Sayı: 4 (arxa plan izolyasiyalı)

• I/O Şassisi Yeri: Slot 0 xaric hər hansı I/O modul yuvası

Ölçmə və Çevirim

• A/D Çevirim Metodu: Sigma-Delta Modulyasiyası

• Giriş Filtrlənməsi: Proqramlaşdırıla bilən notch tezlikləri ilə aşağı keçidli rəqəmsal filtr

Səs-küyün Rədd Edilməsi

• Normal Rejim Rədd Edilməsi: >100 dB 50 Hz/60 Hz-də

• Ümumi Rejim Rədd Edilməsi: >150 dB 50 Hz/60 Hz-də

Filtr Kəsilmə Tezlikləri

• 10 Hz filtrində 2.62 Hz

• 50 Hz filtrində 13.1 Hz

• 60 Hz filtrində 15.72 Hz

• 250 Hz filtrində 65.5 Hz

Kalibrləmə və İzolyasiya

• Kalibrləmə: Modul enerji verildikdə və ya kanal aktivləşdirildikdə avtomatik kalibrlənir

• İzolyasiya: Girişlər və şassi/arxa plan arasında 500 V DC

• Maksimum Kanaldan-Kanala Ayrılma: B Seriyası və sonrası: 2 V; A Seriyası: 0 V

---
