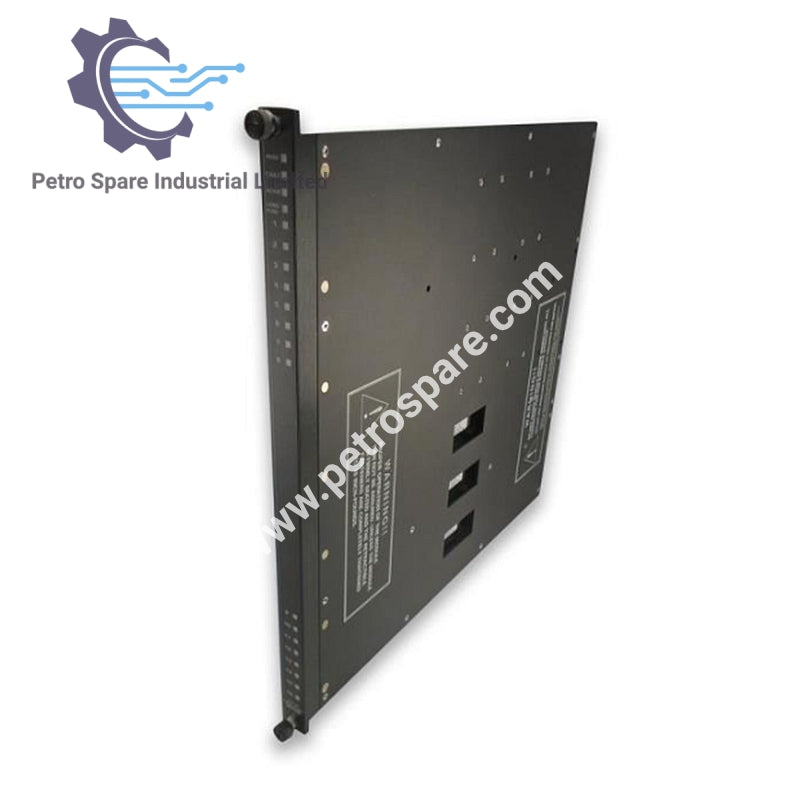

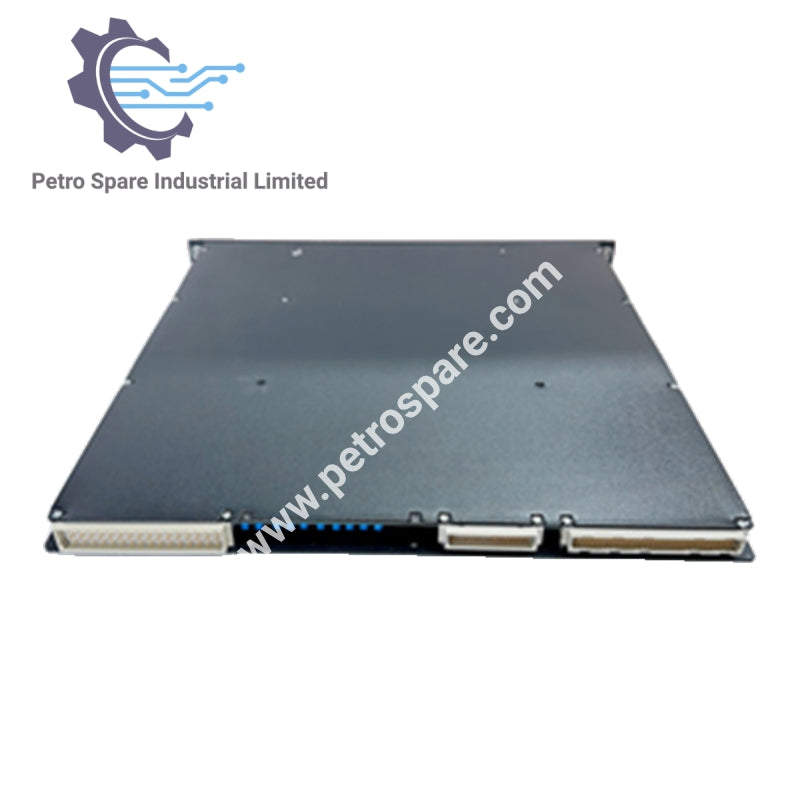

3623T

Təsvir

Triconex 3623T Rəqəmsal Çıxış Modulu opto-izolyasiyalı, ümumi çıxışlarla nəzarət olunan 120 VDC tətbiqləri üçün nəzərdə tutulmuşdur.

Çıxış Konfiqurasiyası

• Çıxış Növü: 120 VDC Opto-İzolyasiyalı, Ümumi, Nəzarət Olunan

• Çıxış Siqnalları: 16, ümumi

• Arxitektura: TMR, Nəzarət Olunan

Elektrik Parametrləri

• Nominal Gərginlik: 120 VDC

• Gərginlik Aralığı: 90–150 VDC

• Ən Yüksək Gərginlik: 160 VDC

• Gərginlik Düşməsi: <1.5 VDC, tipik

• Güc Modulu Yükü: <10 vatt

• Cərəyan Reytinqi (Ən Yüksək): nöqtə başına 0.8A

• Qısa Müddətli Cərəyan Tutumu: 10 ms üçün 4A

• Minimum Tələb Olunan Yük: 30 mA

• Yük Sızması: maksimum 4 mA

• Sigortalar (Sahə Bağlantısı): 1A sürətli

• Nöqtə İzolyasiyası: 1500 VDC / 2500 VDC²

Status və Monitorinq

• YANDI və ya SÖNDÜ vəziyyəti: nöqtə başına 1

• Modul Statusu: KEÇDİ, XƏTA, AKTİV

• Sahə Siqnalı: GÜC, YÜK (nöqtə başına 1)

• Rəng Kodu: Polad Mavi

---
