3601E

Təsvir

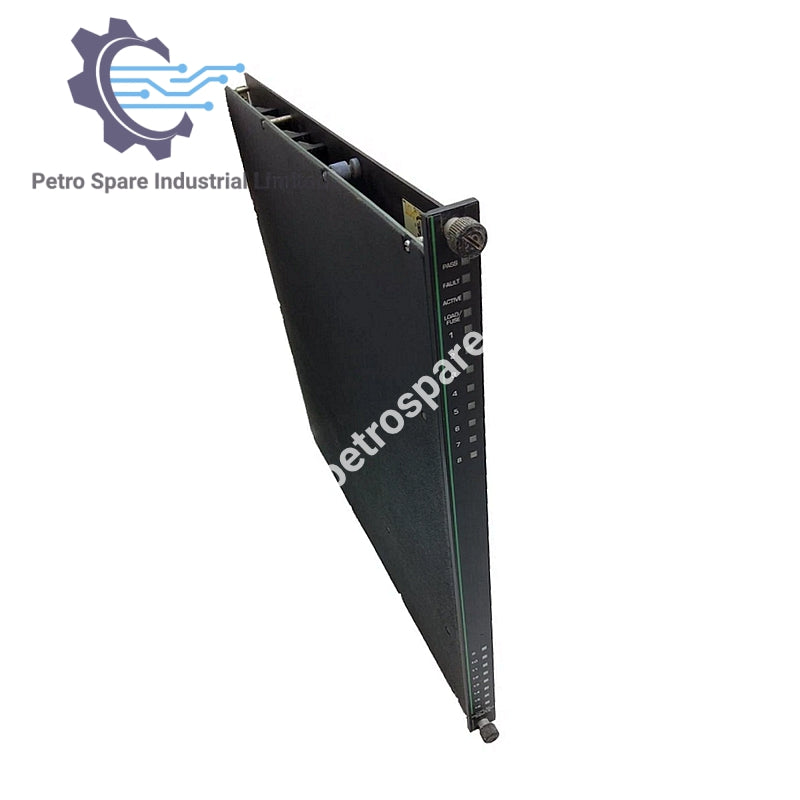

Triconex 3601E Rəqəmsal Çıxış Modulu opto-izolyasiya olunmuş, ümumi olmayan siqnal yolları tələb edən yüksək bütövlüklü AC çıxış tətbiqləri üçün nəzərdə tutulmuşdur.

Çıxış Konfiqurasiyası

• Çıxış Növü: 115 VAC Opto-izolyasiya olunmuş, ümumi olmayan

• Çıxış Siqnalları: 16, ümumi olmayan

• Arxitektura: Üçlü Modul Redundansı (TMR)

Elektrik Parametrləri

• Nominal Gərginlik: 115 VAC

• Gərginlik Aralığı: 80–155 VAC

• Gərginlik Düşməsi: < 3V, tipik

• Tezlik Aralığı: 47–63 Hz

• Cərəyan Reytinqi: Hər nöqtə üçün 2A

• Ən Yüksək Sürüşmə: 12A sürüşmə/sikldə

Sızma və Qoruma

• Yük Sızması: Maksimum 2 mA @ 60 Hz

• Şassi Sızması: Maksimum 4 mA @ 60 Hz

• Sigortalar (Sahə Bağlantısı): Hər çıxış üçün 1, 3A sürətli

• Nöqtə İzolyasiyası: 1500 VDC / 2500 VDC²

Status və Diaqnostika

• YANDIRMA/SÖNDÜRMƏ Göstəricisi: Hər nöqtə üçün 1

• Modul Statusu: KEÇDİ, XƏTA, AKTİV

• Sahə Siqnalı: YÜK / SİGORTA

• Rəng Kodu: Yaşıl

---
