3300/40-11-01-01-00-00

Təsvir

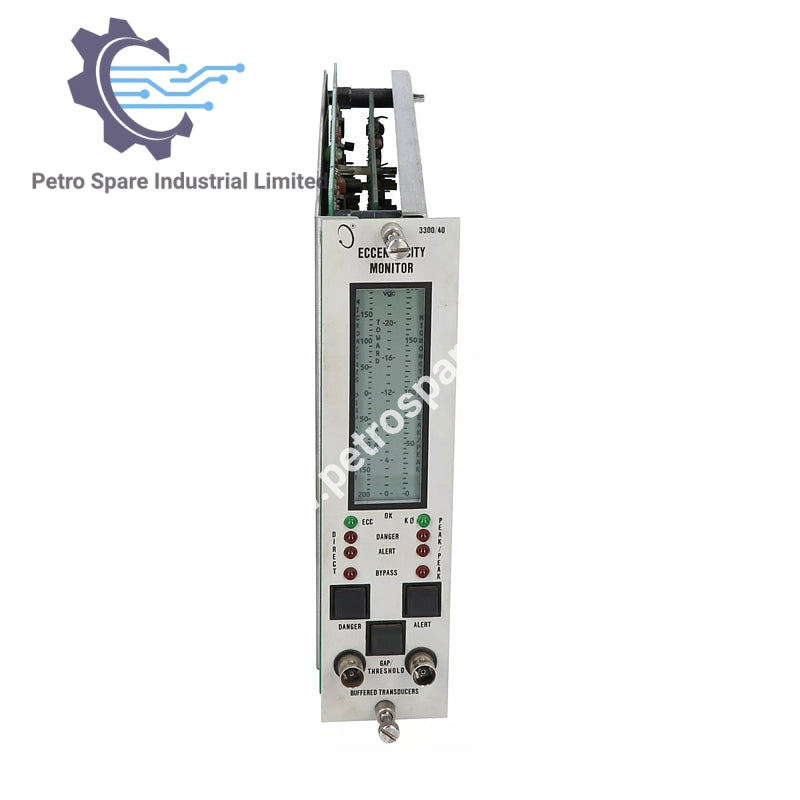

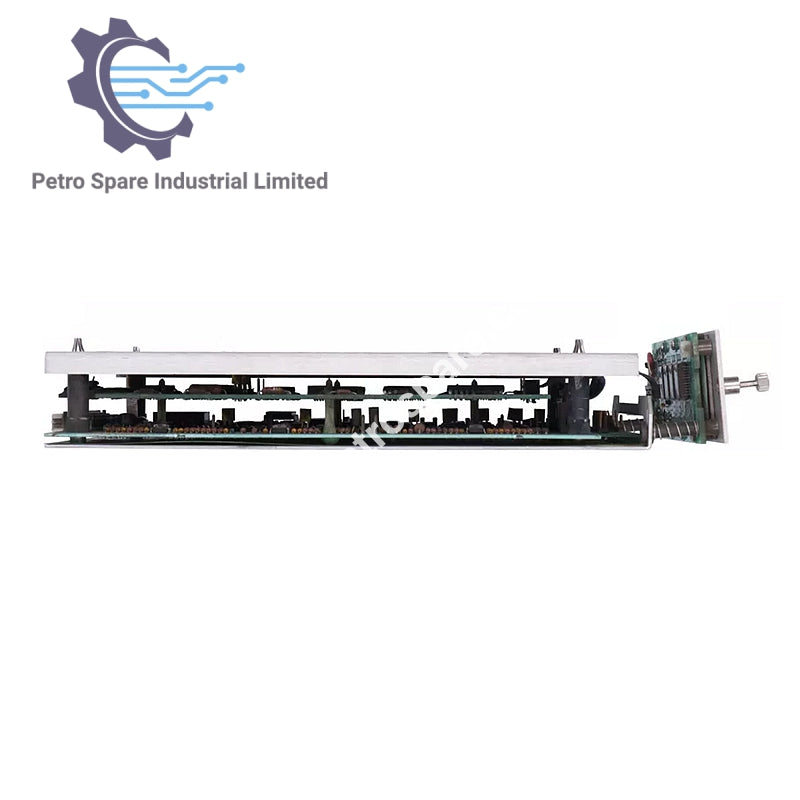

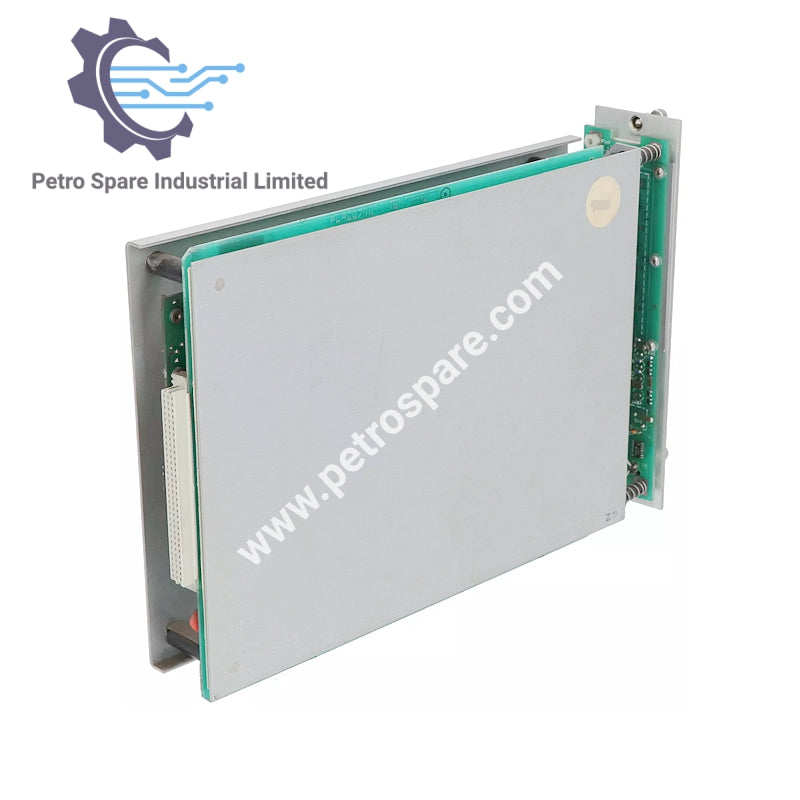

3300/40-11-01-01-00-00 seçilə bilən miqyaslama, siqnal reləsi seçimləri və istifadəçi tərəfindən proqramlaşdırıla bilən çıxışlarla ikiqat giriş siqnallarını dəstəkləyən eksentriklik monitorudur.

Girişlər

• Siqnal: İki yaxınlıq probu siqnalını qəbul edir (eksentriklik və Keyphasor girişi)
• Giriş İmpedansı: 10 kΩ
• Siqnal Ölçü Faktorı: 200 mV/mil (8 V/mm) və ya 100 mV/mil (4 V/mm), jumper ilə seçilə bilən
• Keyphasor Transduser İş Dövrü: Minimum 5%
• Keyphasor Giriş İmpedansı: 90 kΩ

Çıxışlar

• Qeydiyyatçı Çıxışı: +4-dən +20 mA-ə, 0-dan -10 Vdc-ə və ya +1-dən +5 Vdc-ə (istifadəçi tərəfindən proqramlaşdırıla bilən)
• Çıxış Xüsusiyyətləri: Proqramlaşdırılmış monitor tam ölçəyinə mütənasib gərginlik və ya cərəyan çıxışları, birbaşa və zirvədən-zirvəyə kanallar üçün ayrı çıxışlar təmin edir
• Qısa Dövrə Qorunması: Qeydiyyatçı çıxış qısa dövrələri monitor əməliyyatına təsir etmir

Seçim Təsvirləri

• Tam Ölçək Aralığı Seçimi Zirvədən Zirvəyə Birbaşa (pp): 11=0-100 µm pp, 100-0-100 µm
• Transduser Giriş Seçimi: 01=3300 və ya 7200 Proximitors® 200 mV/mil (8 V/mm)
• Siqnal Reləsi Seçimi: 01=Epoksi ilə möhürlənmiş
• Agentlik Təsdiqi Seçimi: 00=Tələb Olunmur
• Daxili Təhlükəsizlik Bariyerləri: 00=Yoxdur

---
