1C31197G01

Məhsul İcmalı

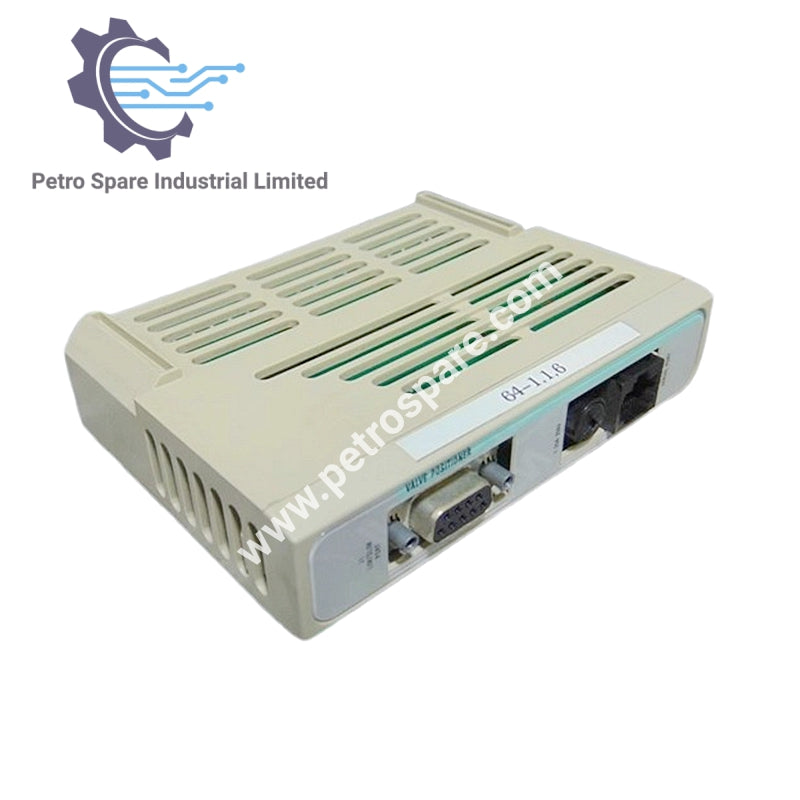

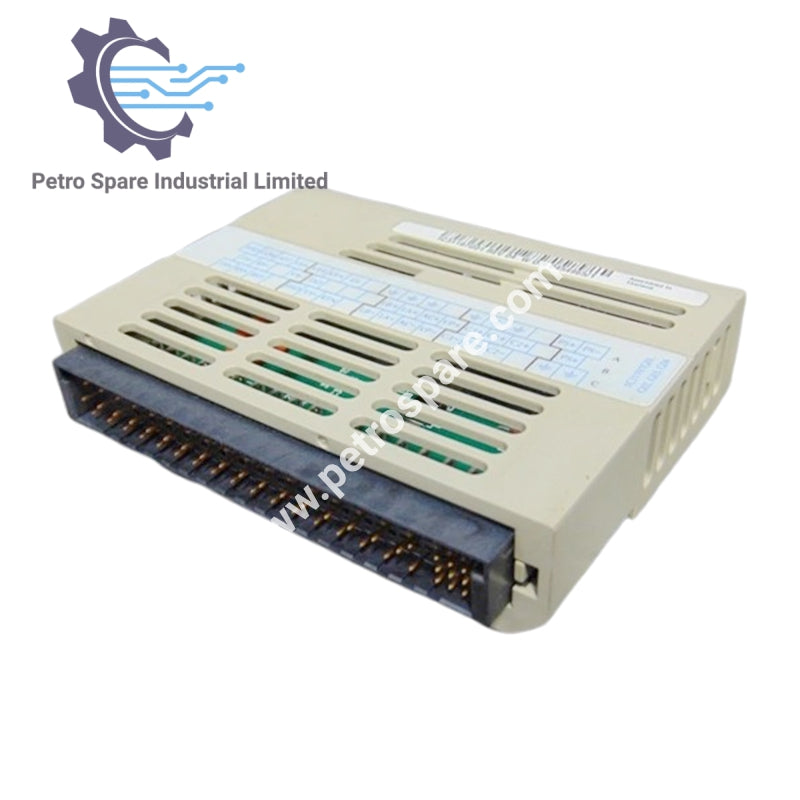

The 1C31197G01 Emerson Ovation Valve Positioner Module Ovation sistemlərində dəqiq klapan mövqeyi və əks-əlaqə üçün nəzərdə tutulmuş şəxsiyyət moduludur.

Klapan Mövqe Vericisi İnterfeysi

• Nəzarət Kanalları: 1 sahə interfeys kanalı

• LVDT Əks-Əlaqə Girişi: Maksimum 25 V AC pikdən-pikə

• Giriş İmpedansı: 20 kΩ differensial, 10 kΩ tək uclu

• Eksitasiya Çıxışı: Moduldan asılı olaraq 17–23.75 V AC pikdən-pikə

• Yük İmpedansı: Minimum 500 Ω

• Sürüşmə: İldə maksimum 0.5%

Servo Klapan Nəzarəti

• Bobin Gərginliyinin Pik Dəyəri: Üç 82 Ω bobinə qədər ±2.04 V

• Gərginlik Dəqiqliyi: Tam miqyasın 0.4%-i

• Rezistorlar: 330 Ω, 82 Ω bobinlərə ±24.9 mA qədər təmin edir

Əlaqə və İzolyasiya

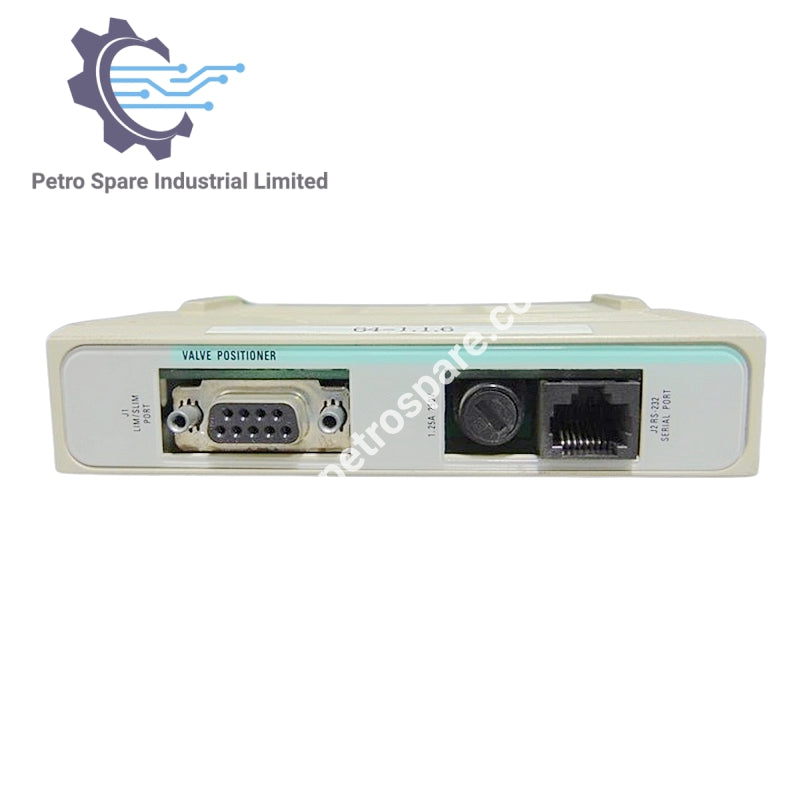

• Portlar: 1 LIM/SLIM portu, 1 RS-232 seriya portu, RS-485 vasitəsilə SLIM interfeysi

• Dielektrik İzolyasiya: Sahə interfeysində 1000 V DC

• Qısa Müddətli İzolyasiya: 50 V və 150 V məntiq ümumi/Ovation I/O avtobusu ilə

Elektrik Qiymətləndirmələri

• Cari: 1.25 A

• Gərginlik: 250 V

---
