1771-ID16

Ümumi Baxış

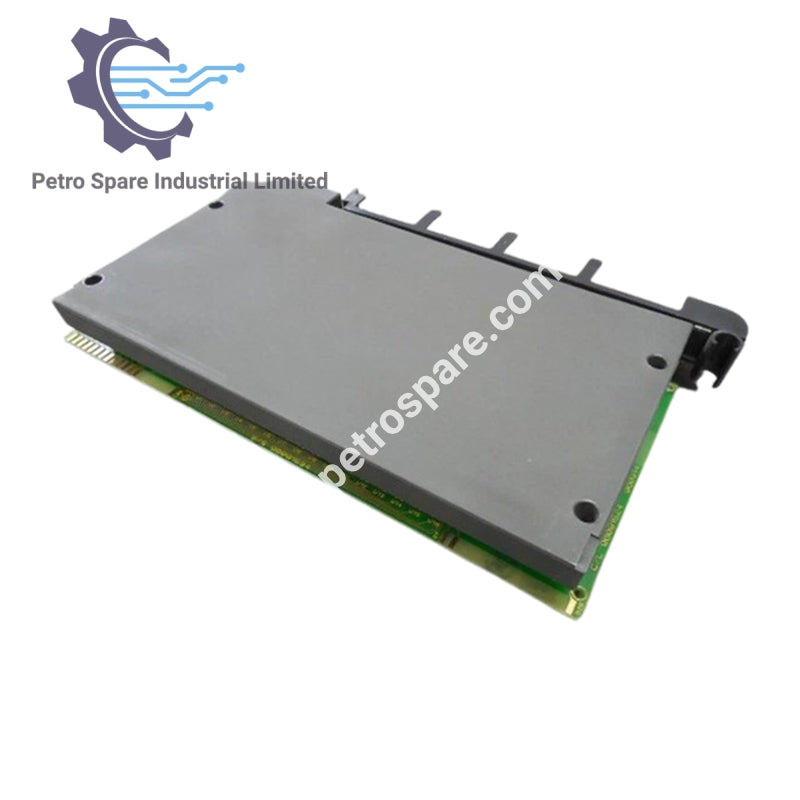

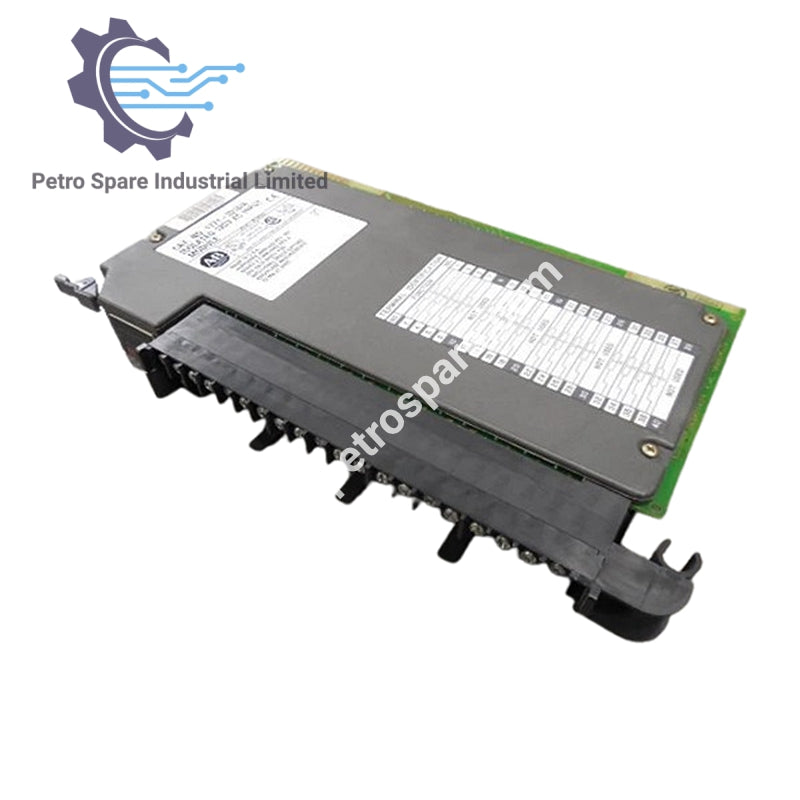

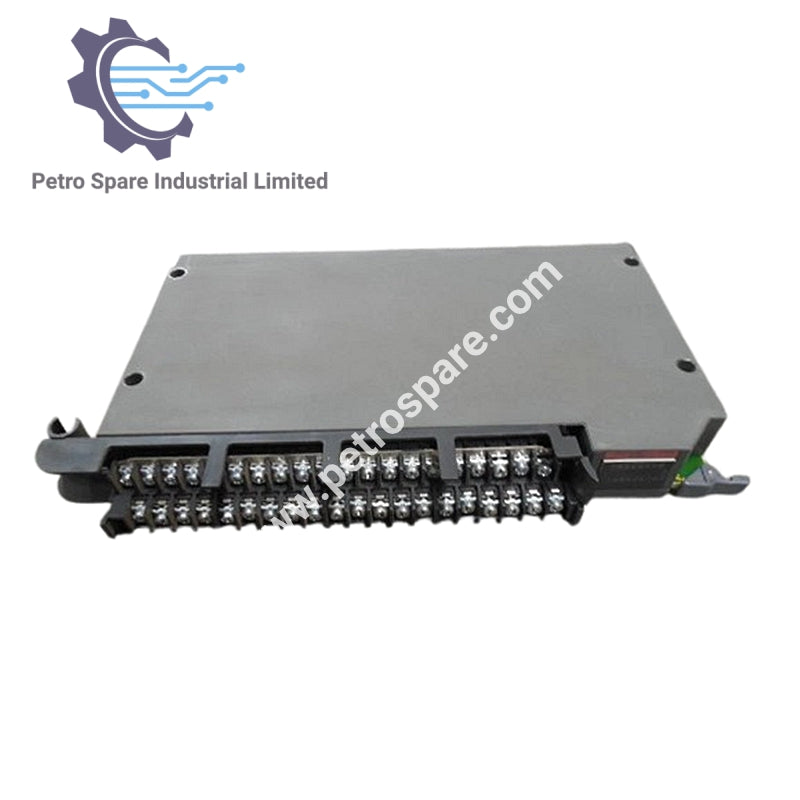

 Allen-Bradley 1771-ID16 PLC-5 sistemləri üçün AC/DC izolyasiyalı giriş moduludur, 120 V-da 16-kanallı giriş monitorinqi təmin edir.

Giriş Spesifikasiyaları

• Modul başına girişlər: 16

• Gərginlik diapazonu: 74–138 V AC, 105–138 V DC

• Nominal gərginlik: 120 V AC/DC

• Giriş ON gərginliyi (min): 74 V AC, 105 V DC

• Giriş OFF gərginliyi (maks): 45 V AC, 66 V DC

• Giriş ON cərəyanı (min): 6 mA @ 74 V AC, 12 mA @ 105 V DC

• Giriş OFF cərəyanı (min): 4 mA @ 45 V AC, 0.8 mA @ 63 V DC

• Giriş impedansı: 9.3 kΩ @ 47 Hz, 6.9 kΩ @ 63 Hz; 75 kΩ DC off, 48 kΩ DC on

• Siqnal gecikməsi: AC seçilə bilən 9 ms və ya 18 ms; DC 9 ms

Güc və İzolyasiya

• Güc sərfi: 0.3–7 W

• Termal sərfi: 1–23.8 BTU/saat

• Arxa plan cərəyanı: 75 mA maks

• İzolyasiya gərginliyi: 1500 V AC kanal-kanal və kanal-arxa plan arasında

Kabel və Qoşulmalar

• Maksimum kabel uzunluğu: 1000 fut (304.8 m)

• Kabel ölçüsü: 14 AWG çoxlu tel maks, 3/64" izolyasiya maks

• Açar mövqeləri: 22–24, 26–28 arasında

• Kabel qol: 1771-WN

• Kabel bərkidilməsi: 9 lb-in

Ətraf Mühit Şəraiti

• İşləmə temperaturu: 0–60 °C

• Saxlama temperaturu: -40–85 °C

• Nisbi rütubət: 5–95% (kondensasiya olmadan)

---
