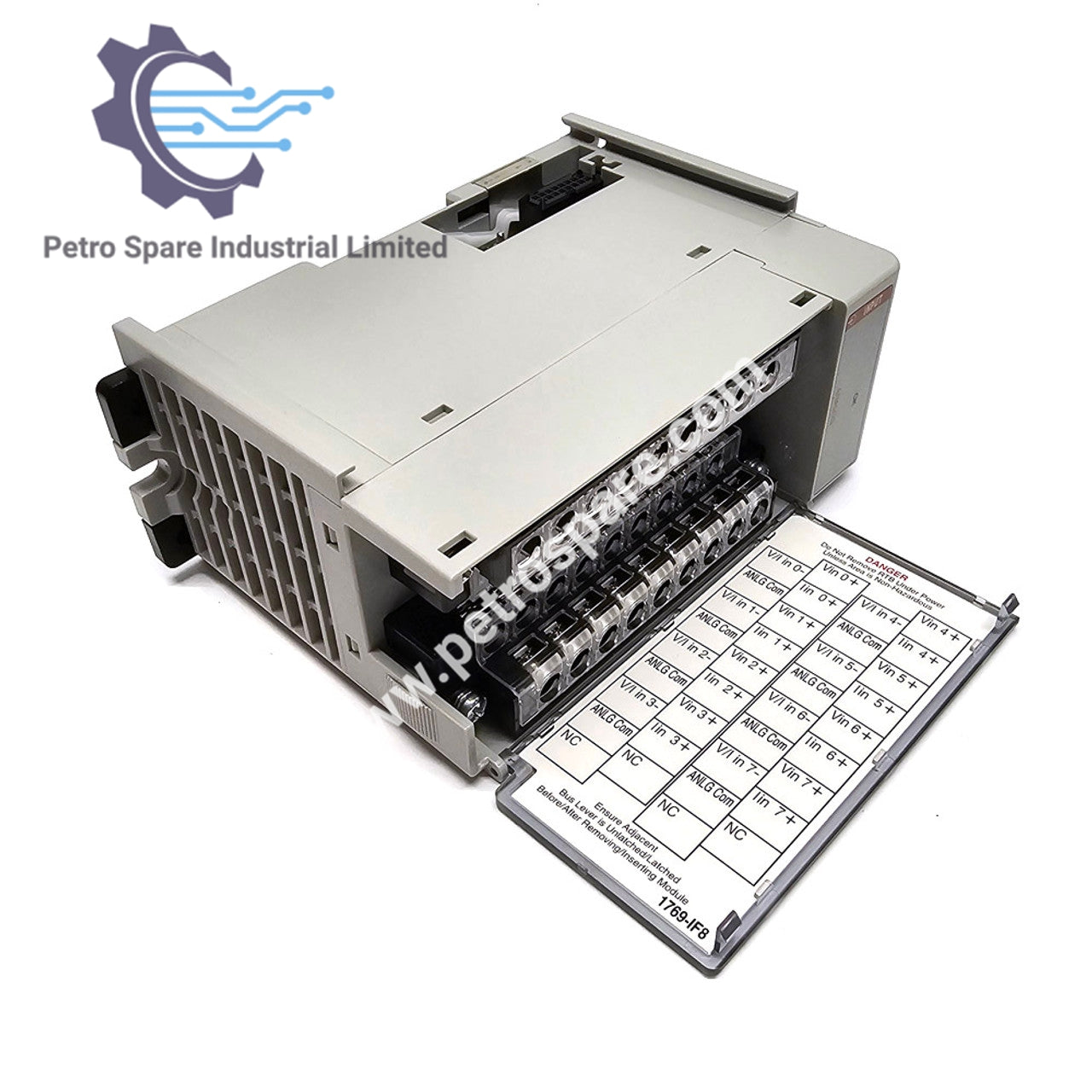

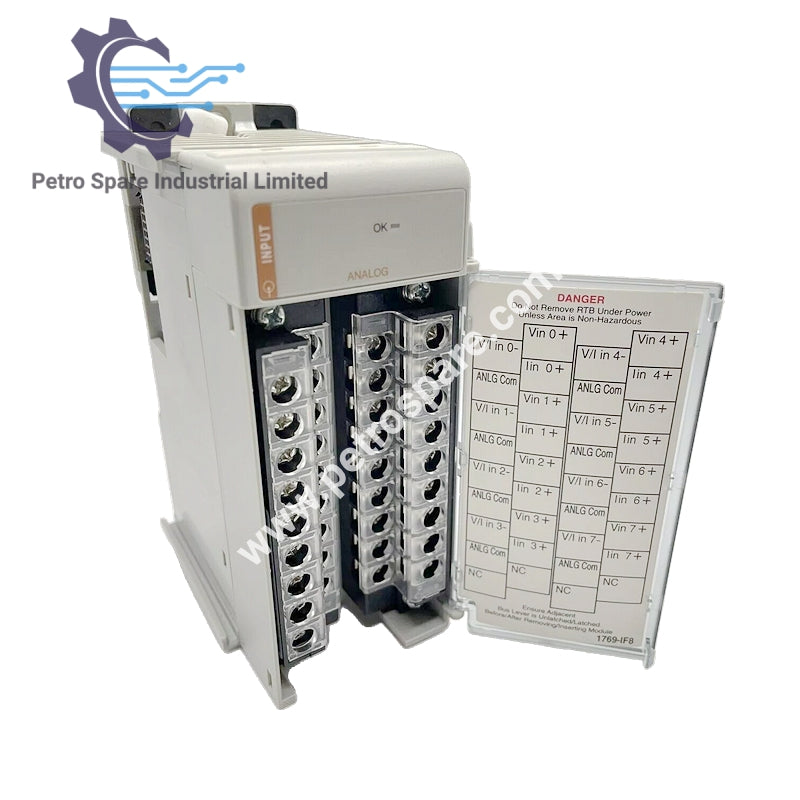

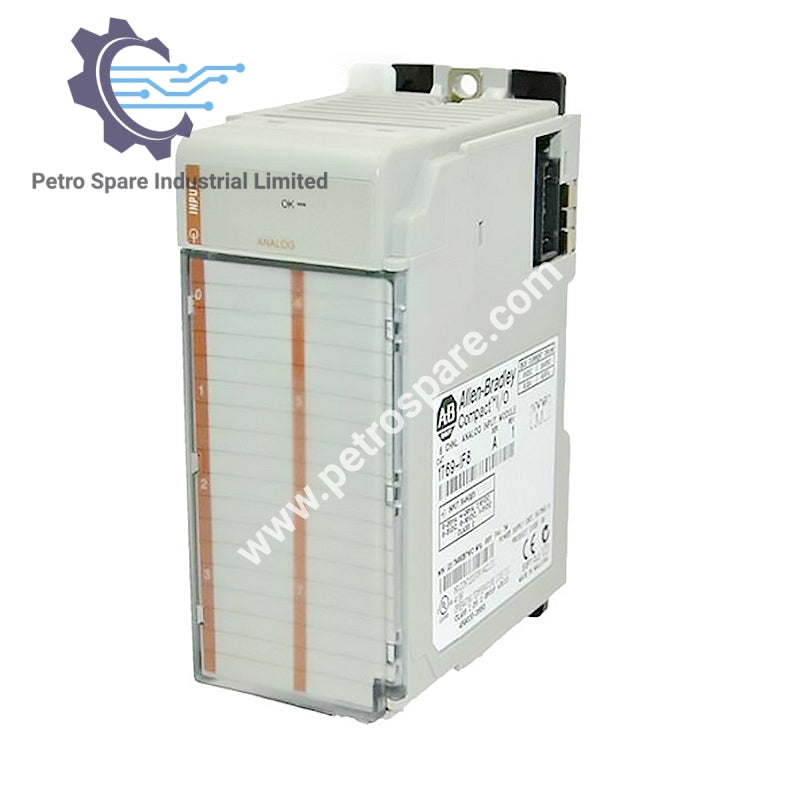

1769-IF8

Ümumi Baxış

• Model: 1769-IF8
• Növü: Analoq Giriş Modulu
• Marka: Allen-Bradley
• İstehsalçı: Rockwell Automation
• Məhsul Xətti: CompactLogix
• Modul Növü: Kompakt I/O
• Giriş Növü: Analoq Giriş
• Giriş Kanalları: 8 (Differensial və ya Tək Uclu)

Texniki xüsusiyyətlər

• Giriş Cərəyanı Aralığı: 0-21 mA
• Cərəyan Siqnalının Normal Aralığı: 0-20 mA, 4-20 mA
• Cərəyan Siqnalının Tam Aralığı: 0-21 mA, 3.2-21 mA
• Giriş Gərginliyi Aralığı: 0-10.5 VDC
• Gərginlik Siqnalının Normal Aralıqları: ±10V DC, 0-10V DC, 0-5V DC, 1-5V DC
• Gərginlik Siqnalının Tam Aralığı: ±10.5V DC, -0.5…10.5V DC, -0.5…5.25V DC, 0.5…5.25V DC
• Qətnamə: 16 bit (unipolyar), 15 bit plus işarə (bipolyar)
• Kabel Ölçüsü: 22-14 AWG (Bərk Mis)

Uyğunluq

• Kontrollerlər: MicroLogix 1500, CompactLogix
• Əvəzləyici Terminal Bloku: 1769-RTBN18

Güc və Əlaqə

• İş Gərginliyi Reytinqi: 30V AC və ya 30V DC
• Əlaqə Kabeli: 8 Nöqtə
• Məsafə Reytinqi: 8 Modul

Ətraf Mühit və Fiziki

• Göndərmə Ölçüləri: 8 x 8 x 5 düym
• Kabel Növü: Mis (90°C)
• Çanaq Diaqnostikası: Bit hesabatı ilə həddən artıq və ya azalma, proses siqnalları

1769-IF8 Analoq Modulunun Aparat Xüsusiyyətləri

Xüsusiyyət Təsvirləri

No.	Təsvir

1	Şin qolu (kilidləmə funksiyası ilə)

2a	Yuxarı panel montaj lövhəsi

2b	Aşağı panel montaj lövhəsi

3	Giriş/Çıxış diaqnostik LED-lər

4	Terminal identifikasiya etiketi olan modul qapısı

5a	Qadın pinli hərəkətli avtobus birləşdiricisi

5b	Kişi pinli sabit avtobus birləşdiricisi

6	Ad lövhəsi etiketi

7a	Yuxarı dil və yiv yuvaları

7b	Aşağı dil və yiv yuvaları

8a	Yuxarı DIN relsinin qapağı

8b	Aşağı DIN relsinin qapağı

9	İstifadəçi identifikasiya etiketləri üçün yazı etiketi

10	Barmaqlara təhlükəsiz örtüklü çıxarıla bilən terminal bloku (RTB)

10a	RTB yuxarı saxlayıcı vint

10b	RTB aşağı saxlayıcı vint

---
