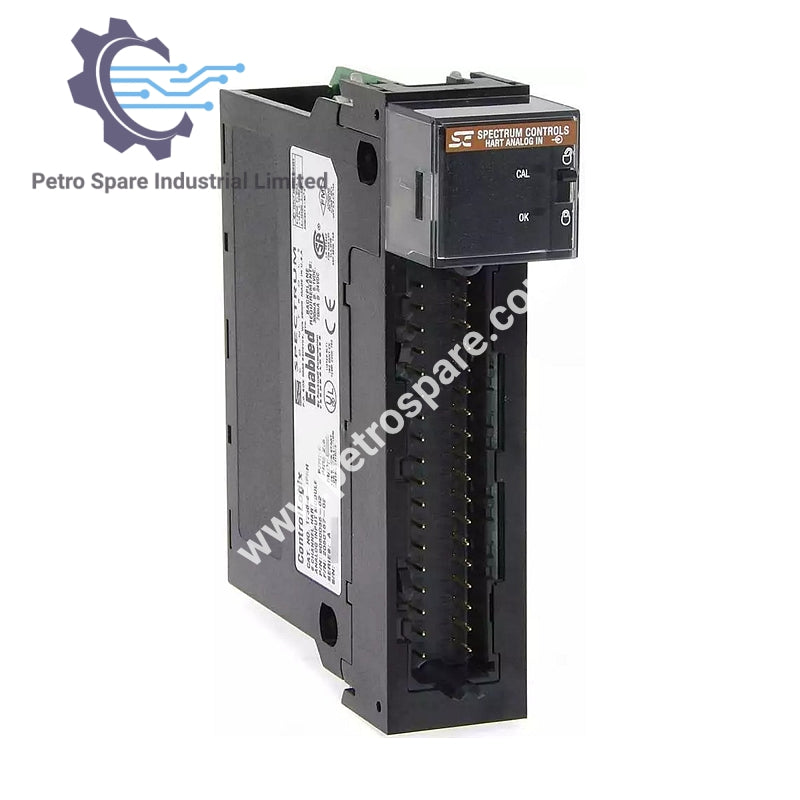

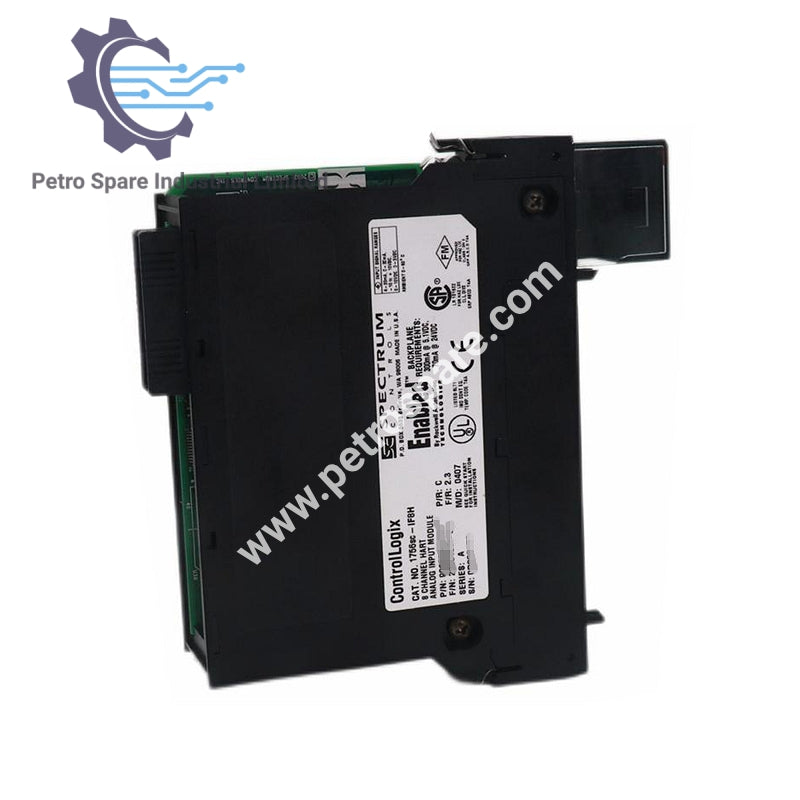

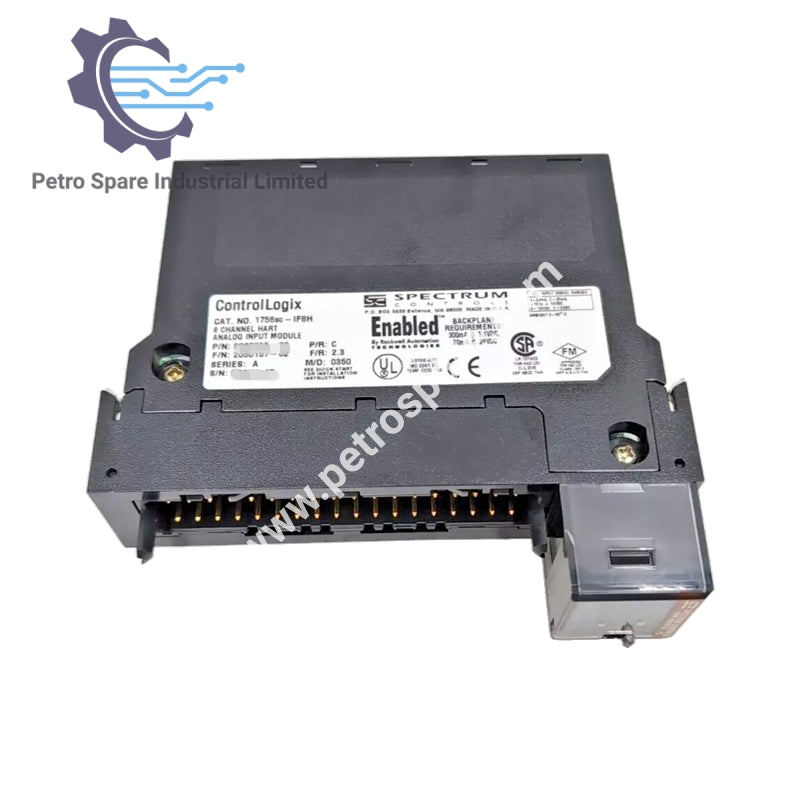

1756SC-IF8H

Təsvir

1756SC-IF8H gərginlik və ya cərəyan üçün 8 yüksək performanslı fərqli analoq giriş təmin edir, sənaye mühitlərində dəqiq ölçmələr və etibarlılıq təklif edir.

Ümumi Məlumat

• Girişlərin sayı:

• 8 fərqli gərginlik və ya cərəyan girişləri

• Modul Yeri:

• ControlLogix və ya ProcessLogix Şassiləri ilə uyğun

Güc Spesifikasiyaları

• 5.1V Təchizatı: 300 mA

• 24V Təchizatı: 70 mA

Güc və İstilik Dağılımı

• Güc İtirməsi:

• 3.21 W (gərginlik)

• 4.01 W (cərəyan)

• İstilik Dağılımı:

• 11.0 BTU/saat (gərginlik)

• 13.7 BTU/saat (cərəyan)

Giriş Aralıqları

• Gərginlik:

• ±10.25 V

• 0-dan 10.25 V-a qədər

• 0-dan 5.125 V-a qədər

• Cərəyan:

• 0-dan 20.58 mA-ya qədər

• 3.42-dən 20.58 mA-ya qədər

Məlumat Formatı

• Üzən Nöqtə: IEEE 754, 32-bit

Giriş İmpedansı

• Gərginlik: > 1 MΩ

• Cərəyan: 249Ω

Əlavə Xüsusiyyətlər

• Açıq Dövrə Aşkarlama Vaxtı: 5 saniyə

• Giriş Həddindən Artıq Gərginlik Qoruması:

• 30 VDC (gərginlik girişləri)

• 8 VDC (cərəyan girişləri)

---
