1606-XL480E-3W

Ümumi Baxış

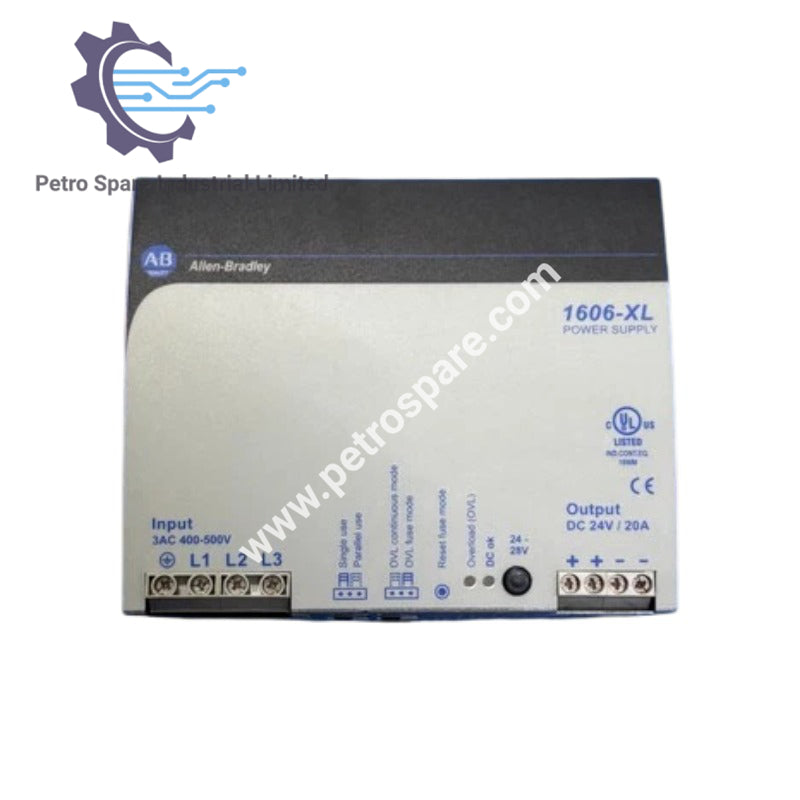

Allen‑Bradley 1606-XL480E-3W kompakt üç fazalı enerji təchizatı blokudur və tətbiq imkanlarının müxtəlifliyi və aşağı sistem xərcləri ilə seçilir.

Giriş Texniki Xüsusiyyətləri

• Nominal giriş gərginliyi: 3 AC 400...500V, ±15%, 47...63Hz, IT enerji sistemləri üçün uyğundur.
• Qiymətləndirilmiş dözümlülüklər:
  • Davamlı işləmə: AC 340...576V və ya DC 450...820V.
  • DC giriş gərginliyi ilə işləmə zamanı 'tətbiq qeydləri' üçün müraciət edin.
• Giriş cərəyanı: 3 x 1.5A.
• Başlanğıc cərəyanı: < 2.5A effektiv və ya < 7A pik.
• Sigorta tövsiyəsi: 6 A (x3) yavaş hərəkətli sigortalar (HBC) və ya əlavə qoruyucular 1492‑SP3C060 tövsiyə olunur. Düzgün quraşdırma üçün yerli qaydalara baxın.
• 2-fazalı işləmə: Bir faza sıradan çıxdıqda belə işləmə mümkündür. Yüksək ətraf temperaturu və ya yüksək yüklə Pout aşağı salınır. Qırmızı LED yanır. Həmçinin Aşırı Yük Davranışına baxın.
• EN 61000‑3‑2 (harmonik cərəyan emissiyaları [PFC]) tələbləri yerinə yetirilir.
• Keçici hadisələrin idarəsi: Aktiv keçici filtri daxildir, buna görə VDE 0160 / W2 (1300V/1.3ms) standartına uyğun bütün yükləmə şəraitində keçici müqavimət təmin edilir.
• Saxlama vaxtı: > 11ms 24.5V/20A, Vin: AC 400V.

Çıxış Texniki Xüsusiyyətləri

• Çıxış gərginliyi: DC 24...28V, (örtülü) ön panel potensiometri ilə tənzimlənir, əvvəlcədən təyin olunmuş: 24.5V ±0.5%.
• Çıxış səs-küyünün azaldılması: Uzun, ekranlanmamış çıxış kabelləri istifadə edildikdə belə EN 50081‑1 standartından aşağı yayılan EMI dəyərləri.
• Çıxış qorunması: Qısaqapanmaya, açıq dövrəyə və aşırı yüklənməyə qarşı qorunur.
• Gərginlik tənzimlənməsi: < 2% statik, 'Tək Rejim' mövqeyində jumper.
• Dalğalanma/Səs-küy: < 30mVPP (< 0.1%) daxil olmaqla piklər (20MHz bant genişliyi, 50 Ω ölçmə).
• Aşırı gərginlik qorunması: 33V ±10% səviyyəsində hiccup rejiminə keçir.
• Güc geri təsiri: maksimum 35V.
• Paralel işləmə: Bəli, on vahidə qədər.
  • Cərəyan paylaşımını təmin etmək üçün: Jumperi 'Çıxış paralel istifadə' mövqeyinə taxın. Bu, çıxış V/I xarakteristikasını 'yumşaq' edir (2A-də 25V, 20A-də 24V). Çıxış gərginliyi hələ də tənzimlənə bilər.
  • Jumper yoxdursa = 'Tək İstifadə', yəni 'sərt' xarakteristika.
• Ön panel göstəricisi:
  • Yaşıl LED yanır, çıxış gərginliyi təyin olunmuş səviyyədə olduqda.
  • Qırmızı LED yanır, çıxış gərginliyi təyin olunmuş səviyyədən aşağı olduqda (aşırı yüklənmə və yüksək temperaturda, həmçinin 2-fazalı işləmə zamanı aşırı yüklənmə zamanı).
  • Qırmızı LED sigorta rejimində söndürmə sonrası yanıb-sönür.

Başlanğıc Davranışı

• Başlanğıc gecikməsi: təxminən 0.45s.
• Qalxma vaxtı: təxminən 5...20ms, yükləmədən asılı olaraq.

Quruluş / Mexanika

• Qutu ölçüləri (En x Hündürlük x Dərinlik): 150mm x 124mm x 121mm (+ DIN rels).
• Çəki: 1.8kg.

---
