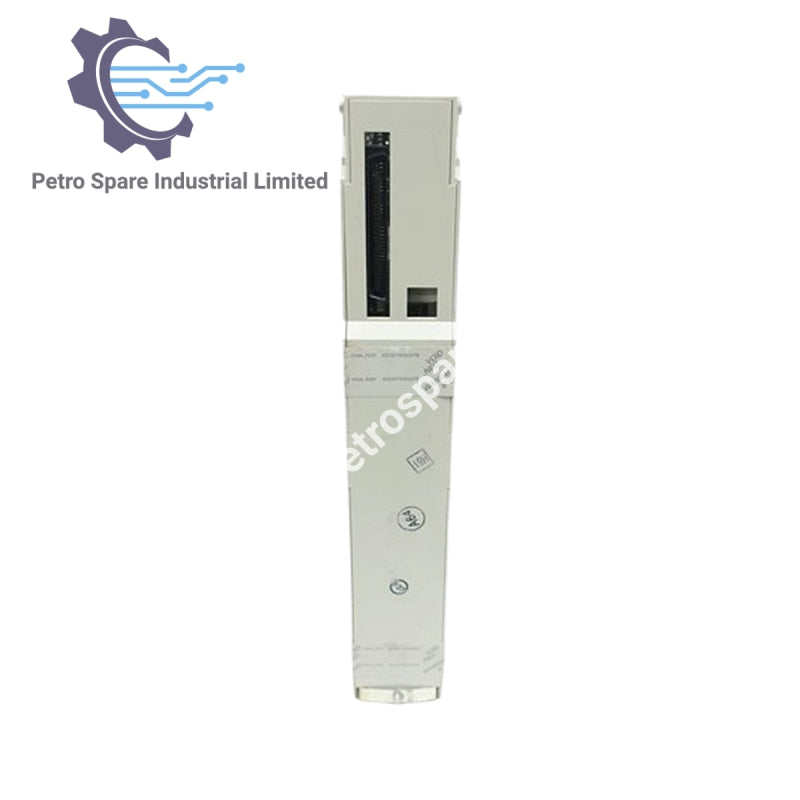

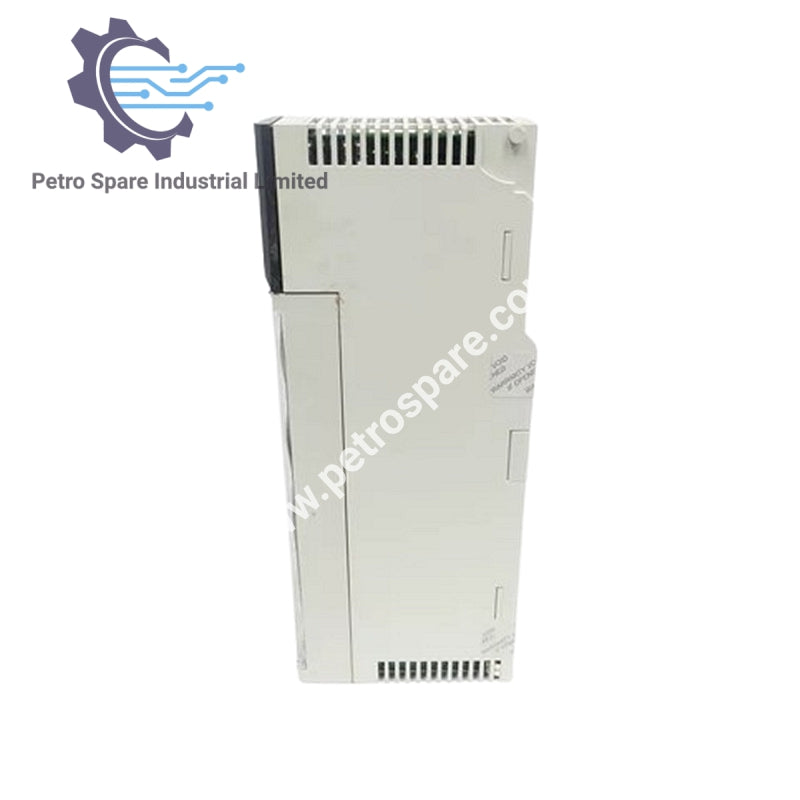

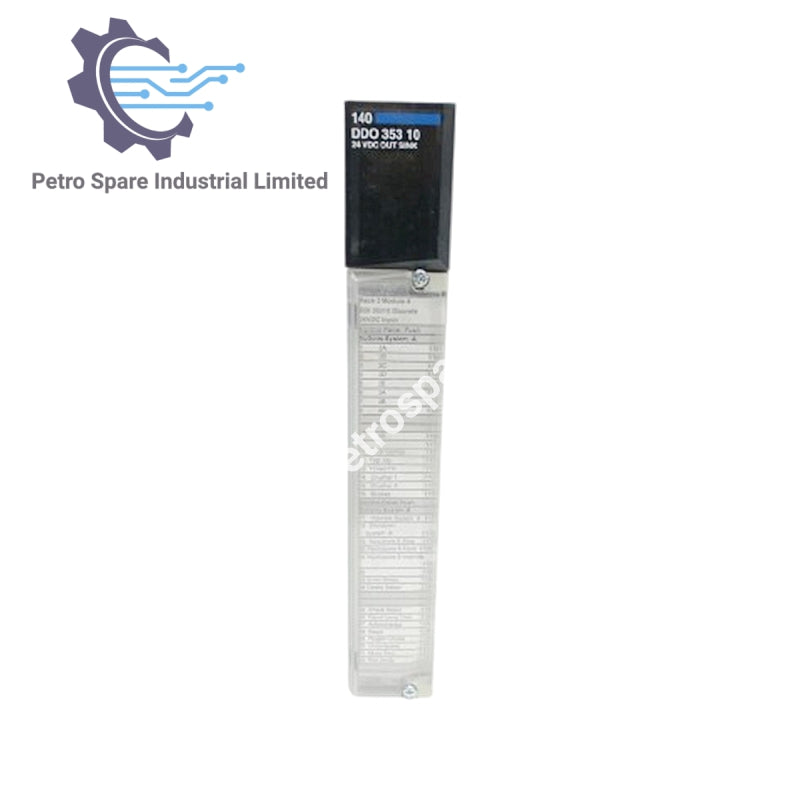

140DDO35310

Ümumi Baxış

 140DDO35310 Modicon Quantum ayrılmış çıxış modulu olub, 4 qrupda yerləşdirilmiş 32 sink-tipli çıxışa malikdir.

Elektrik Spesifikasiyaları

• Çıxış növü: 32 çıxış, mənfi məntiq (sink)

• Gərginlik diapazonu: 24 VDC (hədlər: 19.2–30 V)

• Max çıxış: 1 s impuls üçün 50 V

• Gərginlik düşməsi: 0.5 A-də < 0.4 V

• Max yük: modul başına 16 A, qrup başına 4 A

• İmpuls cərəyanı: 1 ms üçün 5 A

• Sızma cərəyanı: 30 V-də 0.4 mA

• Tungsten yükü: 24 V-də 12 W

Zamanlama və Performans

• Reaksiya vaxtı: ≤ 1 ms (AÇIQ/QAPAQ)

• Ünvanlama: 2 çıxış sözü

• Yük induktivliyi: H = 0.5 / ((I²) × F)

Mühafizə və İzolyasiya

• Sigortalama: nöqtə başına 3 A, qrup başına 5 A

• Mühafizə: qrup başına 5 A daxili sigorta

• İzolyasiya (bus/kanallar): 1 dəqiqə üçün 1780 Vrms

• İzolyasiya (qruplar arasında): 1 dəqiqə üçün 500 Vrms

Göstəricilər

• Bus əlaqəsi: 1 yaşıl LED

• Xəta göstəricisi: 1 qırmızı LED

• Status: 32 yaşıl LED

Güc və Forma Faktoru

• Güc sərfi: 2.0 W + (0.4 V × yük cərəyanı)

• Bus cərəyanı: 330 mA

• Format: Standart

• Çəki: 0.45 kq (0.99 lb)

---
