SAV144-S63

نظرة عامة

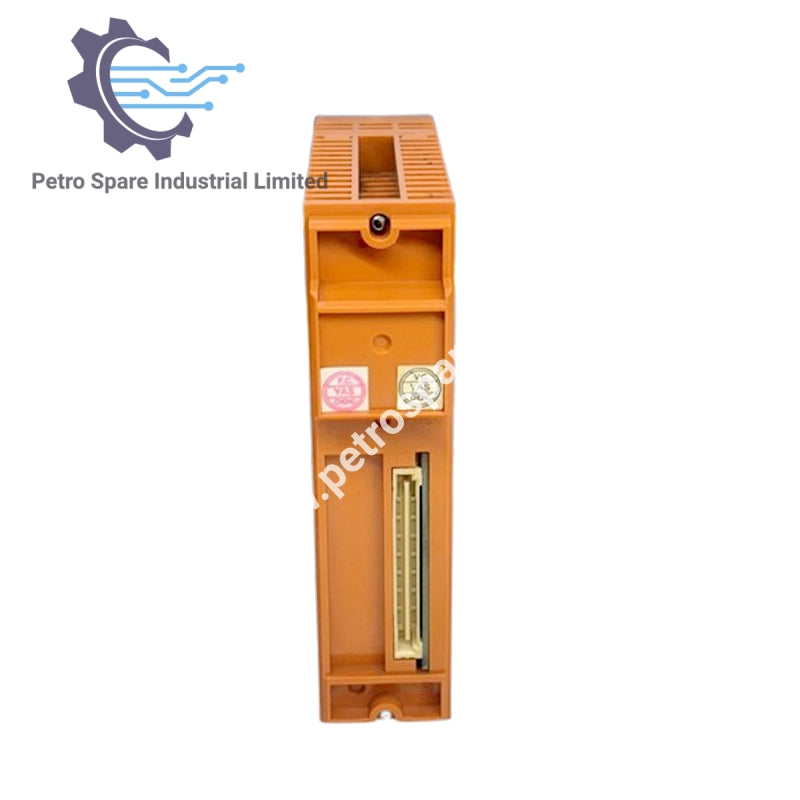

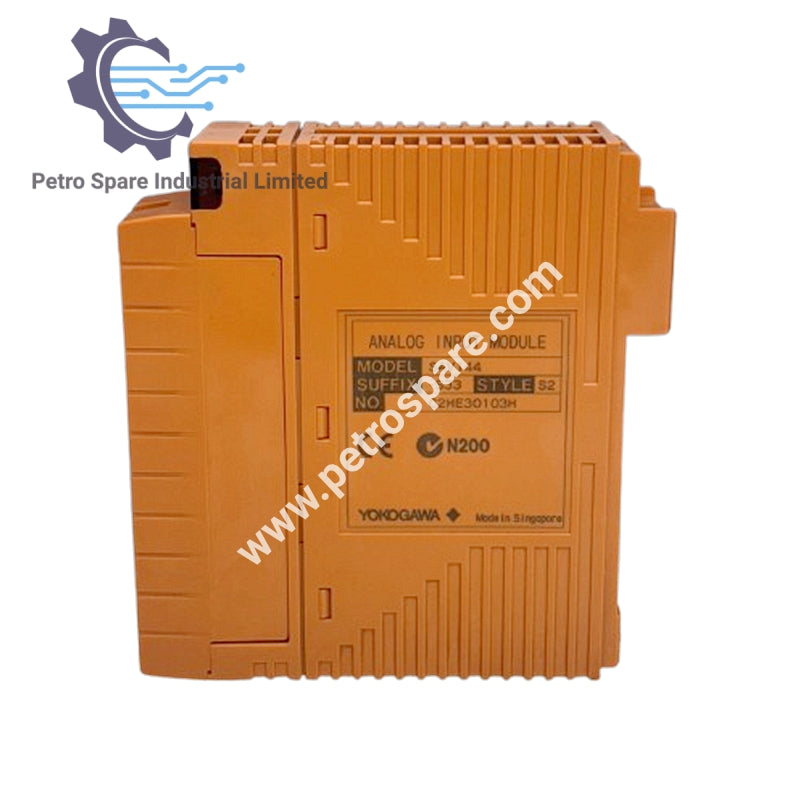

SAV144-S63 هو وحدة إدخال تناظرية من يوكوجاوا بـ16 قناة، تقدم قياس جهد دقيق وعزل على مستوى الوحدة.

معلومات عامة

• رموز اللاحقة:

• -S: النوع القياسي

• 6: مع محول واجهة كابل الإشارة، بدون حماية من الانفجار

• 3: مع معيار ISA G3، نطاق درجة الحرارة −20 إلى 70 ºم

• عدد قنوات الإدخال: 16

• عزل الوحدة: نعم

المواصفات الكهربائية

• نطاق الإدخال المقدر: 1–5 فولت / 1–10 فولت

• نطاق الإدخال المسموح: ±30 فولت

• مقاومة الإدخال (عند التشغيل): 1 مΩ

• مقاومة الإدخال (عند إيقاف التشغيل): 100 كΩ

• الدقة المقدرة:

• 1–5 فولت: ±4 مللي فولت

• 1–10 فولت: ±9 مللي فولت

• تردد تحديث البيانات: 40 مللي ثانية

• انحراف درجة الحرارة:

• 1–5 فولت: ±4 مللي فولت / 10 °م

• 1–10 فولت: ±9 مللي فولت / 10 °م

• جهد التحمل: 1.5 ك.ف تيار متردد بين إشارة الإدخال والنظام لمدة دقيقة واحدة

• الحد الأقصى لاستهلاك التيار:

• نظام 5 فولت: 300 مللي أمبير

• نظام 24 فولت: 140 مللي أمبير
