SAI143-H63/A4S00

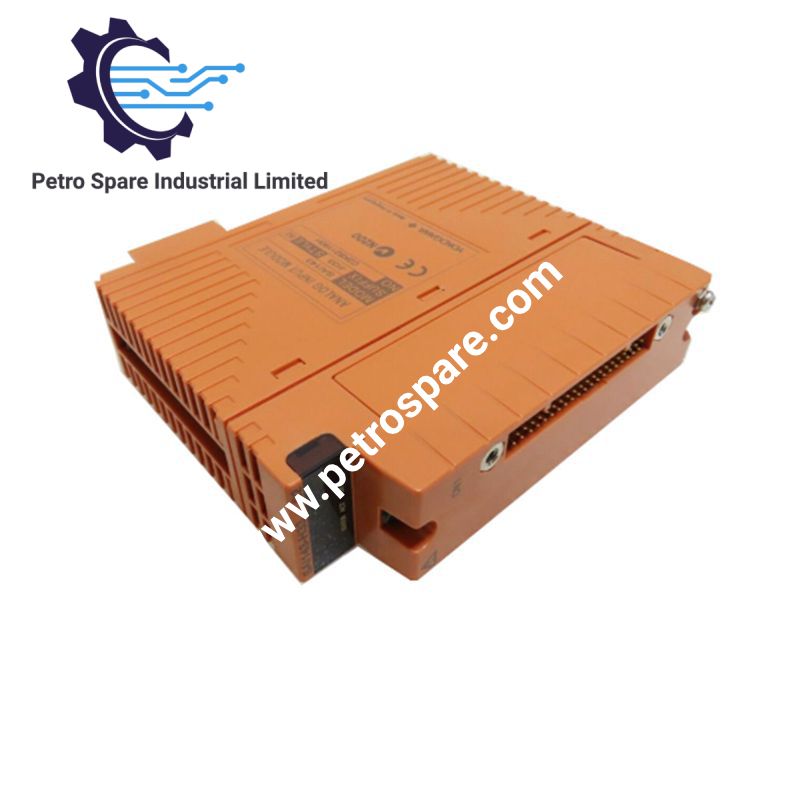

وحدة Yokogawa SAI143-H63/A4S00 هي وحدة إدخال تناظرية ذات 16 قناة لإشارات التيار 4-20 mA، مزودة بعزل على مستوى الوحدة وإمكانية اتصال HART. صُممت لالتقاط إشارات أجهزة الحقل لمعالجتها بواسطة نظام تحكم متوافق. يحدد الخيار /A4S00 كتلة أطراف توصيل بمشبك ضغط، طراز STA4S-00. لكن ينبغي التحقق من توافق خيار كتلة أطراف التوصيل هذا مع تهيئة الواجهة -H63 قبل الطلب.

المواصفات الفنية

المعلمة	المواصفة
الطراز	SAI143-H63/A4S00
العلامة التجارية	Yokogawa
نوع المنتج	وحدة إدخال تناظرية
الطراز الأساسي	SAI143
قنوات الإدخال	16
نطاق الإدخال المقنن	4 إلى 20 mA
نطاق الإدخال المسموح به	0 إلى 25 mA
الدقة المقننة	+/-16 uA للطراز SAI143-H، رهناً بشروط رمز الطراز المنطبقة
تردد تحديث البيانات	40 ms
الانحراف الحراري	+/-16 uA/10 درجات مئوية
ممانعة الإدخال أثناء التشغيل	250 ohm بالإضافة إلى هبوط الجهد المعتمد على التيار عبر دائرة حماية الإدخال
ممانعة الإدخال أثناء انقطاع الطاقة	500 kohm كحد أدنى
مصدر طاقة المرسل	16.15 V كحد أدنى عند 20 mA؛ 26.4 V كحد أقصى عند 0 mA
حد تيار خرج المرسل	25 mA
تهيئة السلكين/الأربعة أسلاك	يمكن الاختيار بشكل منفرد عبر ضبط دبابيس الإعداد
تشغيل/إيقاف مصدر طاقة المرسل	متاح للقنوات الـ16 جميعها في الوقت نفسه بنمط السلكين، رهناً بمتطلبات الأجهزة وإصدار النظام
اتصالات HART	مدعوم
دعم PRM	متاح للطراز SAI143-H
جهد التحمل	1.5 kV AC بين إشارة الإدخال والنظام لمدة دقيقة واحدة؛ 500 V AC عند استخدام كابل إشارة مخصص
أقصى استهلاك للتيار	نظام 5 V: ‏320 mA؛ نظام 24 V: ‏550 mA
الوزن	0.34 kg
درجة حرارة التشغيل	-20 إلى 70 درجة مئوية
خيار كتلة أطراف التوصيل	/A4S00: STA4S-00، كتلة أطراف توصيل بمشبك ضغط للإشارات التناظرية

تستند المواصفات إلى المواصفات العامة من Yokogawa GS 32Q06K30-31E.

اكتساب الإشارات واتصالات HART

يحوّل SAI143 إشارات تيار الحقل إلى بيانات إدخال لنظام التحكم. يحدد تردد التحديث البالغ 40 ms الفاصل الزمني الاسمي لتحديث البيانات، بينما تصف الدقة المقننة والانحراف الحراري خطأ القياس في الظروف المحددة من قبل الشركة المصنّعة. ينبغي مراعاة هذه المعلمات عند تهيئة تحجيم العملية وعتبات الإنذار وسماحيات القياس.

يشير الرمز -H إلى إصدار اتصال HART. يتيح دعم HART لأجهزة الحقل المتوافقة تبادل معلومات الأجهزة الرقمية عبر حلقة التيار التناظرية، بالإضافة إلى توفير قياس العملية بتيار 4-20 mA. تدرج Yokogawa دعم Plant Resource Manager (PRM) للطراز SAI143-H.

طاقة المرسِل والتوصيلات

تدعم الوحدة تهيئة كل قناة على حدة للتشغيل بسلكين أو بأربعة أسلاك باستخدام دبابيس الضبط. في تطبيقات السلكين، يوفّر مصدر طاقة المرسِل في الوحدة طاقة التشغيل للأجهزة المتوافقة التي تُغذّى عبر الحلقة. وينبغي التحقق من الجهد المحدد وحدّ التيار مقارنةً بمتطلبات تغذية مرسِل الموقع وميزانية جهد الحلقة.

تعمل وظيفة تشغيل/إيقاف مصدر طاقة المرسِل على القنوات الست عشرة كلها في الوقت نفسه عند تهيئتها للتشغيل بسلكين؛ وليست مفتاح طاقة يمكن التحكم به على نحو مستقل لكل قناة. وتوضح الشركة المصنّعة أن هذه الوظيفة تدعم إعادة ضبط حالة الإنذار لأجهزة الحريق والغاز، رهناً بنمط الأجهزة المطلوب وإصدار برنامج النظام.

متطلبات تهيئة الطلب والتوصيل

يحتوي رقم الطلب المقدّم على تعارض في التهيئة ينبغي حله قبل الشراء.

• SAI143: وحدة إدخال تناظري ذات 16 قناة لإشارات 4-20 mA مع عزل الوحدة.
• -H: إصدار اتصال HART.
• 6: تهيئة محول واجهة كابل الإشارة دون حماية من الانفجار.
• 3: لاحقة ISA G3 ومرتبطة بدرجة الحرارة.
• /A4S00: كتلة أطراف توصيل ذات مشبك ضغط، الطراز STA4S-00.

تشير وثائق الطلب من Yokogawa إلى تعذّر الجمع بين تهيئة الواجهة ‎-6 وخيار كتلة أطراف التوصيل ذات مشبك الضغط. لذلك، لا ينبغي اعتبار SAI143-H63/A4S00 تهيئةً مصنعية متوافقة ومؤكدة إلى أن يُتحقَّق من رمز الطلب.

الأسئلة الشائعة

Q: هل SAI143-H63 وحدة إدخال تناظري أم وحدة خرج رقمي؟

A: إنها وحدة إدخال تناظري لإشارات التيار 4-20 mA. وتصنيف الخرج الرقمي الوارد في بعض قوائم المنتجات المقدّمة يتعارض مع مواصفات الأجهزة الرسمية من Yokogawa.

Q: هل يدعم SAI143-H63 أجهزة HART؟

A: نعم. يدعم الإصدار ‎-H اتصال HART. تحقّق من التوافق مع إصدارات أجهزة نظام التحكم وبرامجه المثبّتة قبل بدء التشغيل.

Q: هل يمكن طلب SAI143-H63 مع كتلة أطراف التوصيل ذات مشبك الضغط STA4S-00؟

A: تشير اللاحقة الموثقة ‎-6 إلى محول واجهة كابل الإشارة، بينما تشير ‎/A4S00 إلى كتلة أطراف التوصيل ذات مشبك الضغط STA4S-00. يجب تصحيح هذا الجمع أو تأكيده من الشركة المصنّعة قبل الطلب.

---
