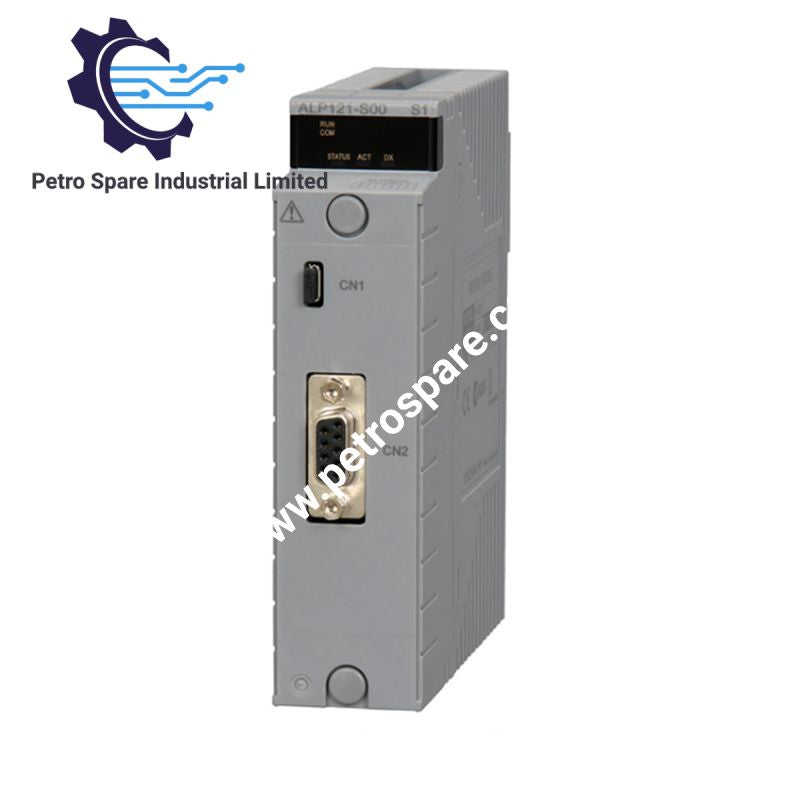

ALP121-S01

وحدة يوكوجاوا ALP121-S01 هي وحدة اتصال PROFIBUS-DP مصممة لتوفير واجهة PROFIBUS-DP لتكوينات أنظمة التحكم المتوافقة من يوكوجاوا. تستخدم وصلة متوافقة مع معيار EIA-RS-485، وتدعم سرعات إرسال من 9.6 كيلوبت في الثانية إلى 12 ميغابت في الثانية، وتوفر منفذ اتصال واحدًا مع عزل الإشارات بين الحقل والنظام. ويحدد رمز الطلب -S01 النوع القياسي مع خيار ISA Standard G3.

واجهة الاتصال والأداء

تتصل ALP121 عبر PROFIBUS-DP، وهو بروتوكول ناقل ميداني يُستخدم لتبادل البيانات دوريًا بين وحدة تحكم والأجهزة الميدانية المتوافقة. وتعتمد سرعة الإرسال المدعومة على إعدادات الشبكة ومتطلبات الاتصال. تبلغ أقصى مسافة إرسال محددة 1.2 كم عند سرعة 9,600 بت في الثانية؛ ولا ينبغي افتراض انطباق هذه المسافة عند سرعات إرسال أعلى.

تستخدم الوحدة وصلة فعلية متوافقة مع معيار EIA-RS-485 وموصل D-sub أنثى ذي 9 سنون. ويتوفر عزل للإشارات بين جانب الحقل وجانب النظام، ما يفصل الواجهتين كهربائيًا وفقًا للمواصفات المحددة لهذا الطراز.

تحديد الطراز واللاحقة

يحدد رمز الطلب الكامل ALP121-S01 وحدة اتصال ALP121 PROFIBUS-DP مع خيار ISA Standard G3. وتحدد معلومات اللاحقة المقدمة التكوين كما يلي:

• -S: النوع القياسي.
• 0: رمز ثابت؛ قيمته دائمًا 0.
• 1: مع خيار ISA Standard G3.

يشير التعيين G3 إلى الخيار المحدد، لكن المعلومات المقدمة لا تحدد تصنيفات بيئية إضافية أو حدود التشغيل. ينبغي عدم استنتاجها من اللاحقة وحدها.

المواصفات الفنية

المعلمة	المواصفة
الطراز	ALP121-S01
العلامة التجارية	يوكوجاوا
نوع المنتج	وحدة اتصال PROFIBUS-DP
واجهة الاتصال	PROFIBUS-DP
طريقة الاتصال	متوافق مع معيار EIA-RS-485
سرعة الإرسال	من 9,600 بت في الثانية إلى 12 ميغابت في الثانية
أقصى مسافة إرسال	1.2 km عند 9,600 bps
عدد منافذ الاتصال	1
الموصل	D-sub، 9 سنون، أنثى
عزل الإشارة	بين المجال والنظام
أقصى استهلاك للتيار	0.7 A
خيار ISA	ISA Standard G3
الوزن	0.3 kg

توافق النظام

تحدد وثائق Yokogawa استخدام ALP121 مع تهيئات محددة لمحطات التحكم الميدانية CENTUM VP. تشمل الأجهزة الموثقة AFV30S/AFV30D وAFV40S/AFV40D وA2FV50S/A2FV50D وA2FV70S/A2FV70D. يعتمد التوافق أيضًا على مراجعة برنامج وظيفة التحكم المعمول بها والتهيئة الهندسية. تحقق من إصدار النظام المركّب قبل اختيار البديل.

متطلبات شبكة PROFIBUS

يجب أن يتوافق كابل PROFIBUS والموصل ومكونات الإنهاء مع مواصفات PROFIBUS-DP المعمول بها. ينطبق الحد الأقصى الموثق لمسافة الإرسال، وهو 1.2 km، على سرعة 9,600 bps؛ ويجب مراعاة خصائص كابل الشبكة وسرعة الإرسال عند التحقق من توافق التركيب مع مسافة الاتصال المطلوبة.

الأسئلة الشائعة

Q: ما الفرق بين ALP121-S01 وتهيئة ALP121 الأساسية؟

A: يتضمن ALP121-S01 خيار ISA Standard G3. يجب الإبقاء على اللاحقة عند تحديد تهيئة البديل، ولا سيما عندما يتطلب النظام المركّب إصدار G3.

Q: ما الموصل المستخدم لشبكة PROFIBUS-DP؟

A: تحتوي الوحدة على منفذ اتصال D-sub أنثى ذي 9 سنون، يستخدم واجهة متوافقة مع EIA-RS-485. عند استبدال الوحدة، تحقق من ترتيب الكابل والموصل والإنهاء الحالي.

Q: ما الذي ينبغي التحقق منه قبل استبدال ALP121-S01؟

A: تحقق من رقم الطراز الكامل، وخيار G3 المطلوب، وتهيئة محطة التحكم الميدانية المدعومة، ومراجعة برنامج وظيفة التحكم المعمول بها. تأكد من تطابق إعدادات شبكة PROFIBUS والأجهزة الميدانية المتصلة مع التركيب القائم.

---
